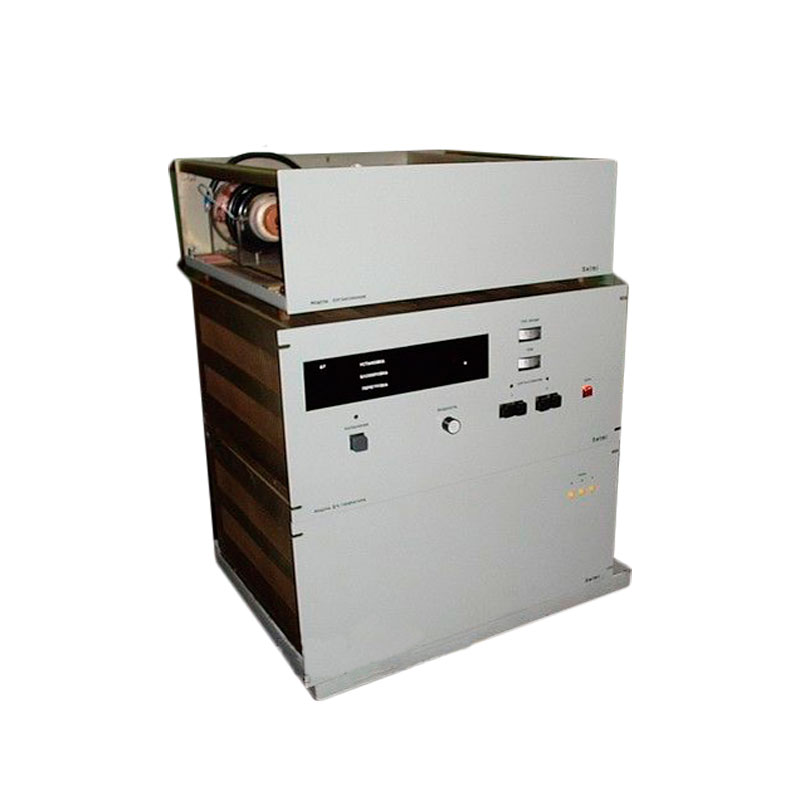

Блок питания МВ-1

Блок питания переменного тока МВ-1 - регулируемый источник питания мощностью 1000 Вт для питания магнетрона в сетях стандартного уровня 50 Гц.

Назначение

Данное питающее изделие готово для выполнения задач в условиях лаборатории, применяется для питания магнетронов, у которых мишень больше 100 мм. Помимо всего данный источник передачи питания используется при ионной очистке вакуумных камер объёмом до 1,5 м3 (от 0,5 м3).

Блок питания МВ-1 физически изготовлен из трёх блоков различной функциональной принадлежности:

  • генератора,
  • питания,
  • согласующего устройства,

которые собраны в прямоугольной форме металлического корпуса с огромным численным результатом отверстий вентиляции. На передних панелях расположены все необходимые оперативные прямые органы всего управления и различной индикации. Для работы блоки соединяются в единую схему.

Блок питания переменного тока МВ-1 поддерживает рабочие ритмы в уровне:

Входное питающее напряжение

380 В, 50 Гц

Регулировка мощности

0 ÷ 100 % (погрешность ±20 %)

Выходная мощность

1 кВт (на нагрузке в 50 Ом)

Условия эксплуатации

+14,95 … 25,03 ˚С,

Рабочая мощность

Показатель 2,5 кВА

Допустимый уровень частоты

Ровное число 13,56 МГц

Нестабильность рабочей частоты

1 %

Размер блоков

питания

410х520х210 мм

согласующего устройства

410х520х110 мм

генератора

410х520х210 мм

Вес всего комплекта

Доходит до 100 кг
