Блок питания БРГ-11

Голосов: 1
Документация:
11438 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок БРГ-11 представляет собой специальный прибор, используемый для выполнения гальванической точной развязки серди аналоговых вариантов сигналов. За счет привлечения к работе данного оборудования, создается удобный задел для разделения сигналов выхода и входа по току и напряжению. Также наш прибор позволяет выполнять преобразование поступающих сигналов в исходящие сигналы по току или напряжению, при чем в разных диапазонах значений.

Предложенный блок рассчитан для использования в качестве устройства контроля функциональности электрических сетей и работоспособности электроустановок.  Блок БРГ-11 стало эффективным оборудованием при выполнении телемеханизации и автоматизации разных электрофицированных объектов, а также для использования в составе АСУТП в разных промышленных отраслях, среди которых: энергетика, металлургия, машиностроение и др.

Конструкционные особенности блока БРГ-11

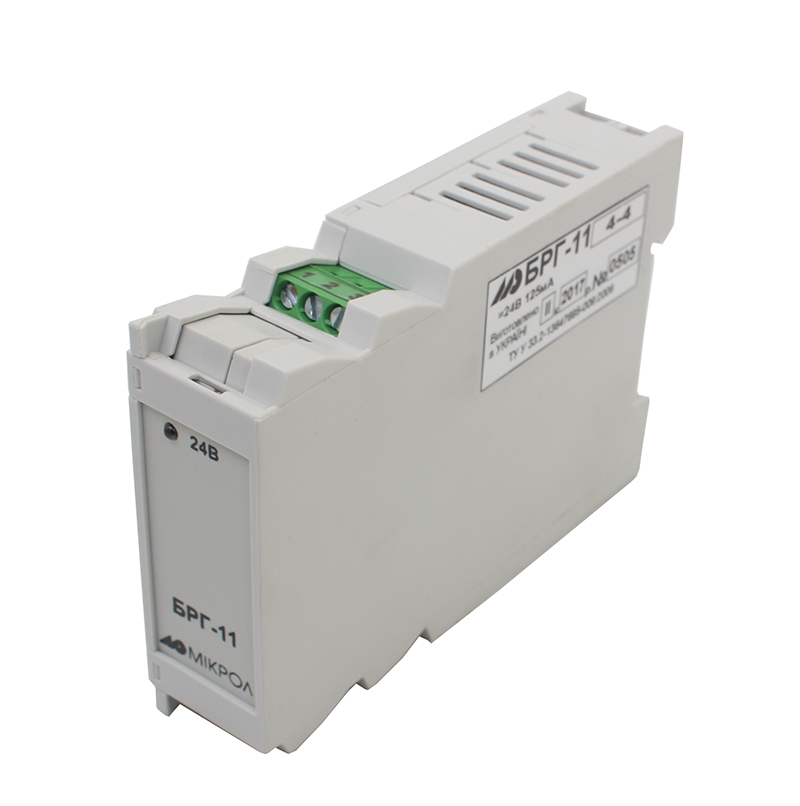

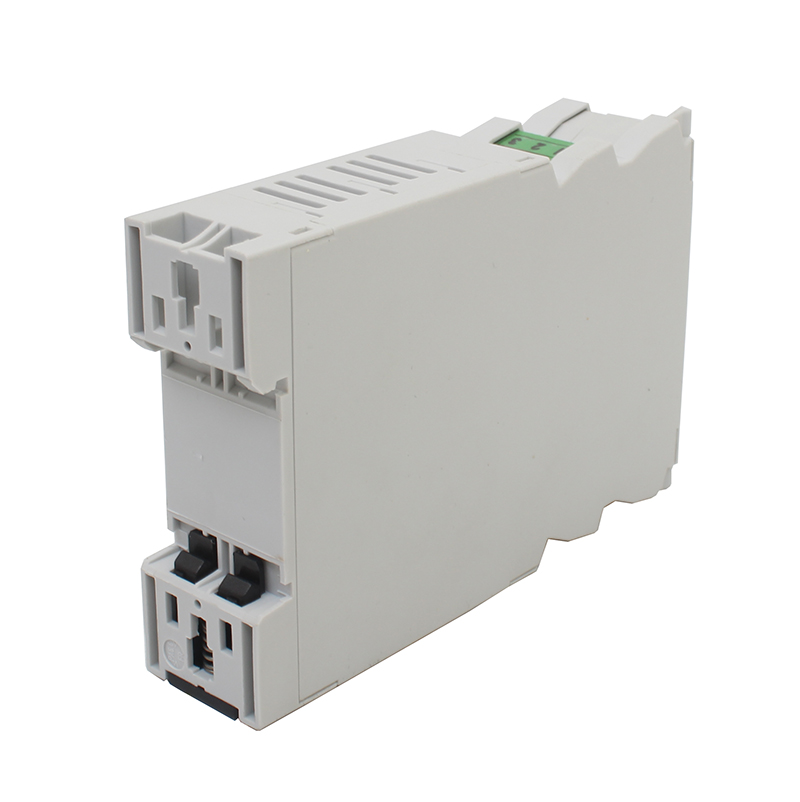

Конструкционно блок выполнен в монолитном ударопрочном пластиковом корпусе, внутри которого расположена плата печатного монтажа с электронными компонентами. Посредством этой платы и выполняется гальванический тип развязки рабочих сигналов. О работе прибора свидетельствует один светодиод, расположенный на передней панели. Для крепления преобразователя используется стандартная 35-миллиметровая DIN-рейка, к которой устройство крепится при помощи монтажных элементов задней панели.

Работа нашего блочного механизма

Рабочая схема блока имеет устройство входа с добавленной функцией по проведению гальванического варианта изоляции в местах входных цепей по направлению преобразовательной схемы, усилительную систему сигнала от гальванического разделителя и преобразующий узел «напряжение—ток». Для питания блока используется постоянное напряжение с номинальным напряжением 24В.

Блочный механизм обеспечивает трехуровневую изоляцию по входу, выходу и питанию. Временной интервал, на протяжении которого происходит преобразование сигналов, составляет не более 0.5сек, при этом погрешность составляет не более 0,2%.

Характеристики

  • Изоляция имеет чувствительность по сопротивлению в размере более 40,0 МОм.
  • Три уровня гальванической изоляции.
  • Выходной сигнал устанавливается за 0,49 секунды.
  • Погрешность при преобразовании 0,2 процента.
  • Потребляемый ток в районе 124 мА.
  • Вес изделия всего лишь 230 грамм.
  • Размеры 7,5 х 2,6 х 12,0 сантиметров.
