Описание
Сетевой блок питания и трансляции с выходным напряжением постоянного тока величиной 12 В.
Назначение
Блок БПТ-12 используется
- для обеспечения электропитанием звукоусилительной аппаратуры "Поиск-М,
- согласования линии трансляции (30 В) и усилителя.
Устройство и работа

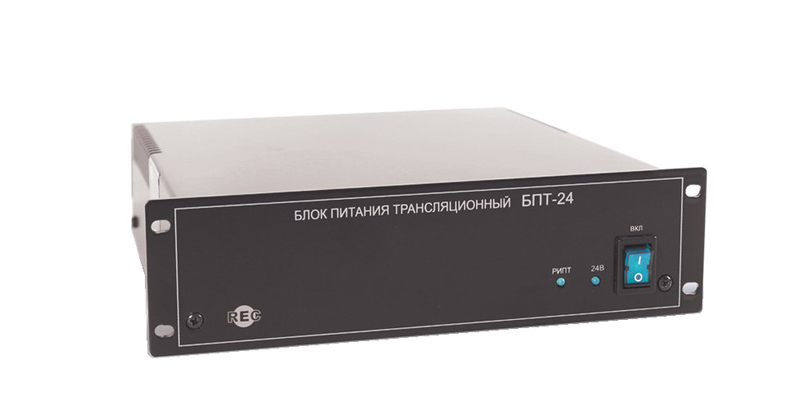

Блок производится в прямоугольном корпусе. На передней панели установлены индикаторы работы и кнопка включения устройства.
Характеристики
| Наименование | Значения |
| Номинальный ток нагрузки, А | 10 |
|
Выходное напряжение, В:
|
12,6±1,5 17,5±2 |
| Амплитуда пульсаций (двойной размах) выходного напряжения при номинальном токе нагрузки, В | 1 |
| Номинальное выходное напряжение на выходе ВЫХОД НЧ при напряжении на входе ВХОД НЧ 15,5 В | 30 |
| Номинальная выходная мощность по выходу ВЫХОД НЧ, Вт | 60 |
| Эффективный диапазон частот при неравномерности частотной характеристики 3 дБ, Гц | от 50 до 16000 |
| Мощность, потребляемая от сети 220 В при номинальном токе нагрузки, Вт, не более | 200 |
| Масса, кг | 3,5 |
| Габариты, мм | 203х200х53 |
Комплектация
- БПТ-12,
- техническая документация,
- плавкая вставка.
