Блок питания БПР-2

Электронный блок питания БПР-2 со стабилизированным выходным напряжением до 30 В, а еще дополнительным ограничением выходного тока, потребляемого нагрузкой в диапазоне 0÷5 А.

Назначение блока питания

Блок питания БПР-2 предназначен для питания нагрузки стабилизированным регулируемым напряжением, а также стабилизированным током с возможностью его ограничения. Используется данный блок питания при конструировании, изготовлении, регулировке и ремонте радиоэлектронной аппаратуры в условиях мастерской, лаборатории или производственного цеха.

Блок питания и регистрации БПР-2 может быть использовано начинающими радиолюбителями и опытными инженерами-электронщиками. БПР-2 пригоден для восстановления и заряда аккумуляторных батарей малой и средней мощности, применяемых для питания радиоэлектронных микроконтроллерных устройств, средств связи.

Устройство и работа

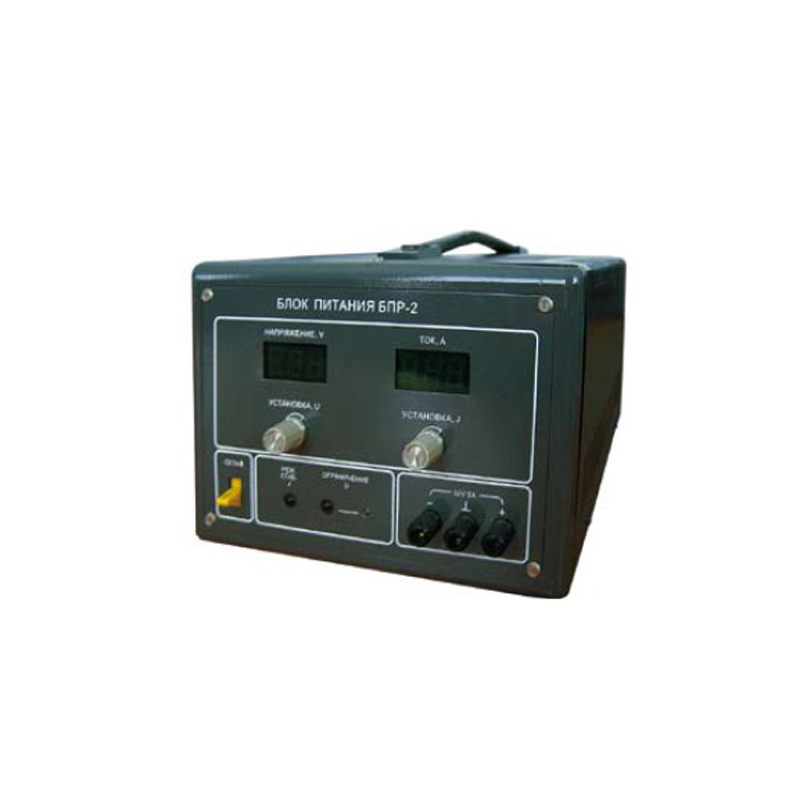

Стабилизированный блок питания производится в металлическом разборном прямоугольном корпусе настольного исполнения. Для переноски на верхней крышке установлена ручка. На передней панели БПР-2 расположены:

• ручка регулировки по напряжению выхода,
• регулятор ограничения тока нагрузки,
• цифровые индикаторы выходного напряжения и потребляемого тока,
• присоединительные клеммы,
• сетевой выключатель блока питания,
• светодиодный индикатор включения ограничения тока.

Для лучшего охлаждения работающего блока питания в его корпусе сделаны вентиляционные отверстия, а все греющиеся силовые электронные элементы схемы установлены на радиаторы.
