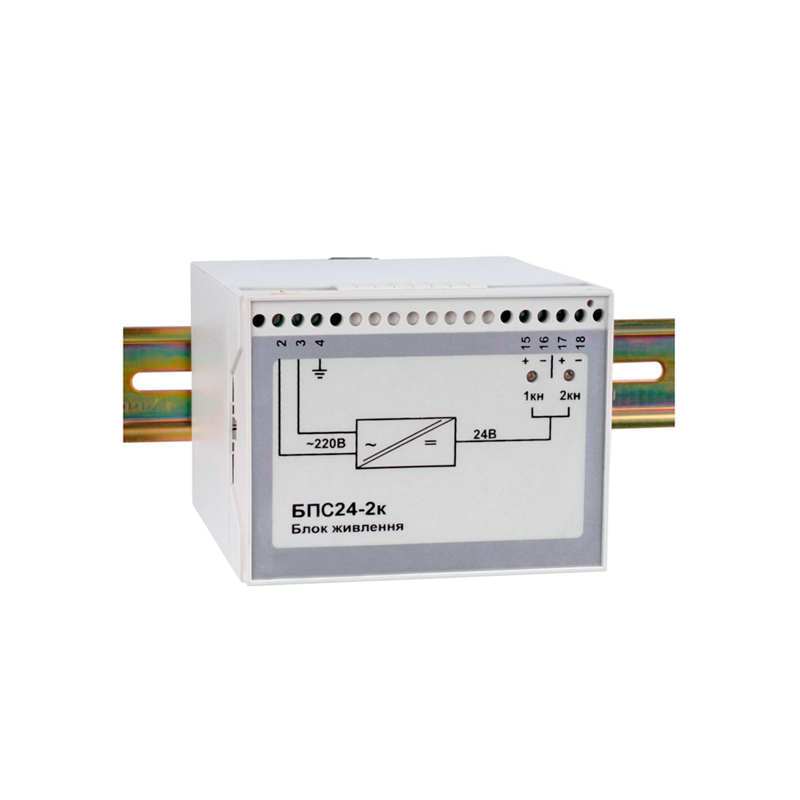

Блок питания стабилизированный БПС24-2к
Документация:
Руководство по эксплуатации(1.01 МБ)
10895 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Описание
Блок питания стабилизированный БПС24-2к предназначен для питания стабилизированным напряжением постоянного тока 24В различных приборов и промышленного оборудования.
Область применения
Блок БПС24-2к широко используется для питания:
- нормирующих преобразователей и блоков преобразования сигналов
- комплекса тензорезисторных измерительных преобразователей теплоэнергетических параметров
- датчиков с унифицированным выходным токовым сигналом
- датчиков давления Сапфир-22, Сафир-22, Метран-43, -44, -45, Зонд и др.
- датчиков температуры ТСМУ, ТСПУ, ТХАУ, ТХКУ и др.
Конструктивное исполнение
Блок БПС24-2к состоит из литого ударопрочного пластмассового корпуса. На задней стенке блока установленные захваты для монтажа на 35 мм DIN рельс. Свечение индикаторов наличия напряжения питания сети и выходного напряжения, размещенных на плате модуля питания, обеспечивается сквозь отверстия в передней стенке корпуса.
Характеристики
| Техническая характеристика | Единица измерения | Значение |
| Количество каналов: | 2 | |
| Номинальное значение выходного напряжения | В | 24 |
Номинальное значение тока нагрузки в одном канале:
|
мА | 150 25 |
| Класс стабилизации выходного напряжения | 0.2 | |
| Коэффициент пульсации выходного напряжения | % | 0.2 |
| Ток короткого замыкания: | мА | 190 |
| БПС24-2к-1 | ||
| БПС24-2к-2 | 50 | |
| Питание блока | переменный ток 220 В (от 187 В до 242 В) и частотой 50 Гц (от 47 Гц до 63 Гц). | |
| Потребляемая мощность, не более | В·А | 16 |
| Гальваническая изоляция | выходные цепи гальванически изолированы от цепей питания | |
| Габаритные размеры (ВхШхГ) | мм | 96 х 100 х 110 |
| Масса блока, не более: | кг | 0.7 |
| БПС24-2к-1 | ||
| БПС24-2к-2 | 0.5 |
Комплектация
| Обозначение | Наименование | Количество |
| ПРМК.426479.002 | Блок питания БПС24-2к | 1 шт. |
| ПРМК.426479.002 ПС | Паспорт | 1 экз. |
| ПРМК.426479.002 РЭ | Руководство по эксплуатации | 1* |
| 232-103/026-000 | Розетка угловая | 1 шт. |
| 232-104/026-000 | Розетка угловая | 1 шт. |
| 231-131 | Рычаг монтажный | 1 шт. |
| * - 1 экземпляр на любое количество блоков при поставке в один адрес | ||
