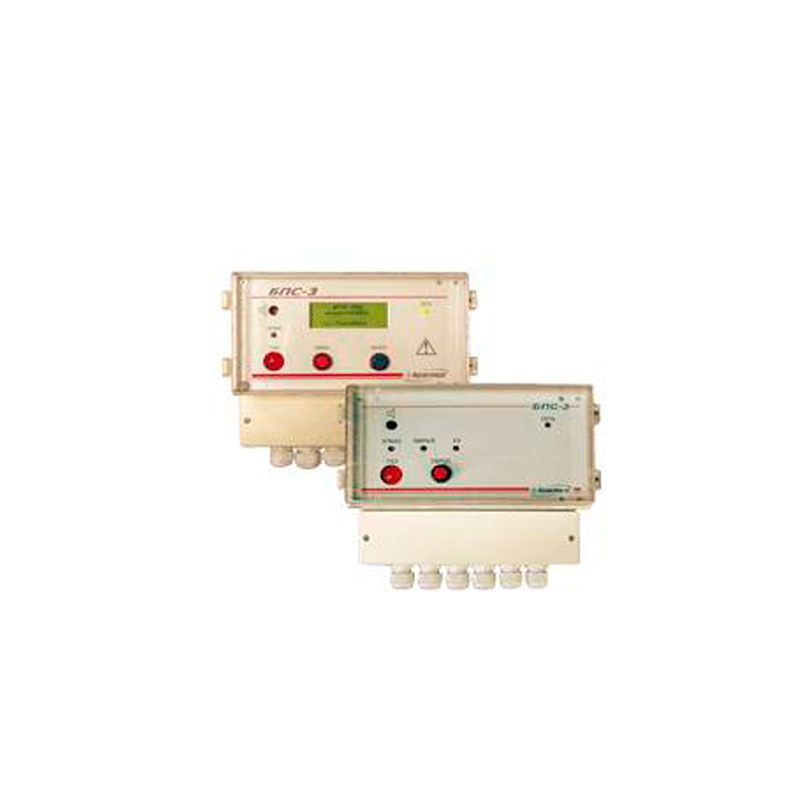

Блок питания и сигнализации БПС-3

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок питания и сигнализации БПС-3 предназначен для питания сигнализаторов СТГ-3 и СТГ-3-И при их соединении в шлейф, выдачи световой и звуковой сигнализации при срабатывании любого сигнализатора в шлейфе, с одновременным переключением "сухих" контактов по двум порогам.

Область применения

Блок питания обеспечивает многоточечный контроль параметров воздуха рабочей зоны бытовых, административных, общественных, производственных помещений и открытых площадок с помощью сигнализаторов СТГ-3 и СТГ-3-И.

Характеристики

Характеристики Значение Примечание
Напряжение питания, В от 150 до 253 (50±1)Гц
Потребляемая мощность ВА, не более 120 при максимальной
нагрузке на выходе
Выходное напряжение, В 36±1 макс. ток нагрузки 2А
Время прогрева, мин., не более 5
Уровень звуковой сигнализации, Дб,  не менее 85 на расстоянии 1 м
Диапазон температуры окружающей среды, оС от 1 до 40
Степень защиты блоков IP 30
Габаритные размеры, мм, не более 240х240х120
Масса, кг не более 2
Параметры "сухих" контактов реле = 30 В, 5А   ~250 В, 5А нагрузка-резистивная
Исполнение стационарное
Рабочее положение вертикальное
Режим работы непрерывный

Для блоков БПС-3 состояние реле нормально замкнутое.
Для блоков БПС-3-И состояние реле (нормально замкнуто/разомкнуто) устанавливается в меню блока.

Комплектация

В стандартный набор поставки блока питания и сигнализации БПС-3 входит:

  • комплект монтажных частей,
  • эксплуатационная документация.

За отдельную плату поставляется диск CD-R ИБЯЛ.431212.002 с программным обеспечением для БПС-3-И и СТГ-3-И.

Модификации

Обозначение блоков Условное обозначение блоков Тип входного сигнала о срабатывании сигнализаторов Условное наименование подключаемых к блокам сигнализаторов Связь с внешними устройствами
ИБЯЛ.426479.
046
без цифровой
индикации
БПС-3 cигнал
напряжения
постоянного
тока
СТГ-3-ХХ релейный
выход
ИБЯЛ.426479.
046-01
с цифровой
индикацией
БПС-3-И цифровой
адресный
интерфейс
СТГ-3-И-ХХ релейный
выход
и по
интерфейс.
RS485 и
RS232
