Источник питания ИПШ–М

Источник питания ИПШ–М всегда выглядит как преобразователь для напряжения размером 380В/660В либо же 660В/1140В (шахтных трёхфазных напряжений) в 3-фазное номиналом 127 В или 127/220 В

Назначение

Источник ИПШ-М для создания питания изготовлен в искро-, взрывозащищенном исполнении и предназначен для применения в угольных видах шахт и сланцевых шахтных зарождениях, опасных по содержанию угольной пыли и избыточному содержанию метана. Приборный механизм ИПШ–М необходим для питания устройств автоматики, освещения и шахтных электросвёрл.

Устройство и работа

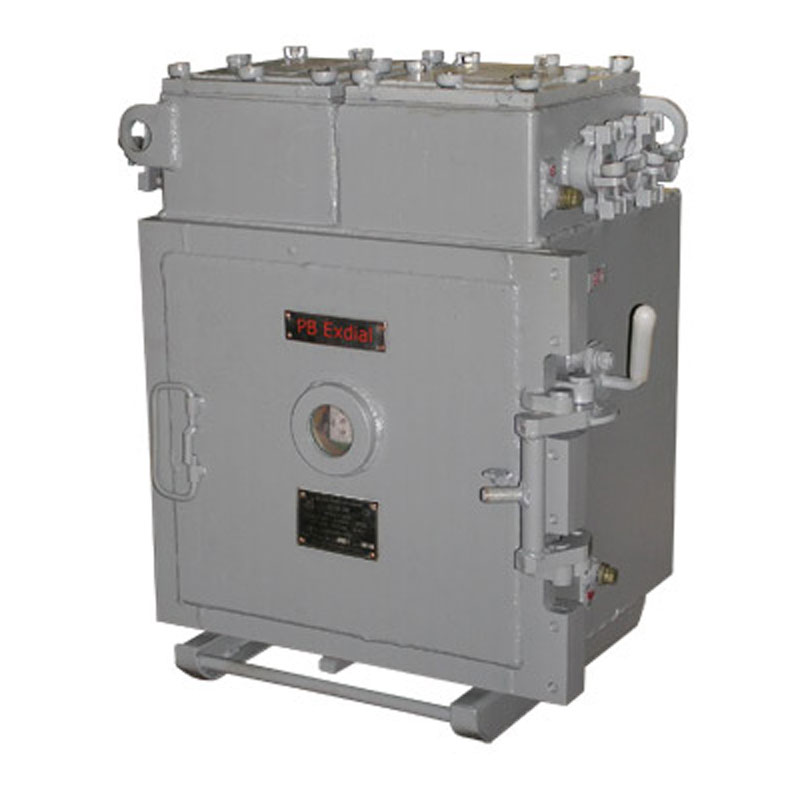

Прибор выполнен в мощном прямоугольном металлическом взрывозащищённом корпусе, снабжен быстрозакрывной крышкой аппаратного отделения с блокировкой открывания во включенном состоянии (включение блока при открытом отсеке невозможно). В случае необходимости для повышения эффективности контроля работы оборудования крышка может быть опломбирована. Для удобства эксплуатации предусмотрено наличие наружной ручки включения входного автомата.

В верхней части корпуса расположено вводное устройство для подключения питающего и отвода транзитного кабеля, а также по три отделения для присоединения нагрузок и сигнальных цепей. Внутри защитного пространства располагается силовой вид трансформатора, вся коммутирующая аппаратура находится на нем. Блок прямого управления и защиты и микропроцессорный блок контроля утечек.

Источник питания шахтного типа может обеспечить

  • до 3 независимых каналов питания;
  • световую индикацию сработавшей защиты;
  • защиту отходящих цепей нулевого типа, а также от токов утечки,
  • блокирование силовых цепей при токовой перегрузке;
  • защиту канала дистанционного управления;
  • по цепи 127 В (канал 1) подключение шахтного сверла мощностью в размере 1,6 килоВатт, а по 127/220 В (канал 2 и канал 3) подключение осветительной арматуры и устройств автоматики не выше размера 2,2 кВт;
  • самоблокирование при превышении входного напряжения в 1,5 раза;
  • защиту при отклонении параметров цепей заземления;

Значение мощности

Район 4,0 кВА

Размер напряжения первичной цепи (номинальное значение)

ИПШ на 2М

660 на 1140 Вольт

ИПШ на 1М

380 на 660 Вольт

Значения частоты

Примерно 50 герц

Ток транзитной нагрузки

32 А

Холостой рабочий ток имеет напряжение во  вторичных цепях

для сверла

133 В (±5 %)

для освещения и автоматики

133/230 В (±5 %)

Общесетевая защита имеет сопротивление в размере

U=127 В

≤3,3 кОм на фазу

U=220 В

≤10 кОм на фазу

Время отключения при однофазной утечке в 1 кОм

до 0,2 с

Ток вторичных цепей

U=127 В

8,2 А

U=127/220 В

10/5,8 А

Размер сопротивления при срабатывании во время  однофазной утечки

U=127 В

≥5 кОм

U=220 В

≥10 кОм

Максимальная токовая защита

канал 1

50 А

канал 2 и канал 3

10 ÷ 50 А

Вес

220 кг

Габариты (В × Ш × Г)

670 × 660 × 500 мм
