Источник питания ИП-17
Описание
Источник питания ИП-17 – стационарный источник передачи питания, изготавливаемый в соответствии с требованиями технических условий 3-976.008 ТУ и используемый преимущественно для питания газовых лазерных установок различного назначения.
Назначение устройства
Источники питания предназначаются для осуществления подачи питания на газовые лазеры с целью возбуждения их активных элементов. Как правило, источники питания класса ИП-17 применяются в схемах питания гелий-неоновых лазеров.
Устройство и работа

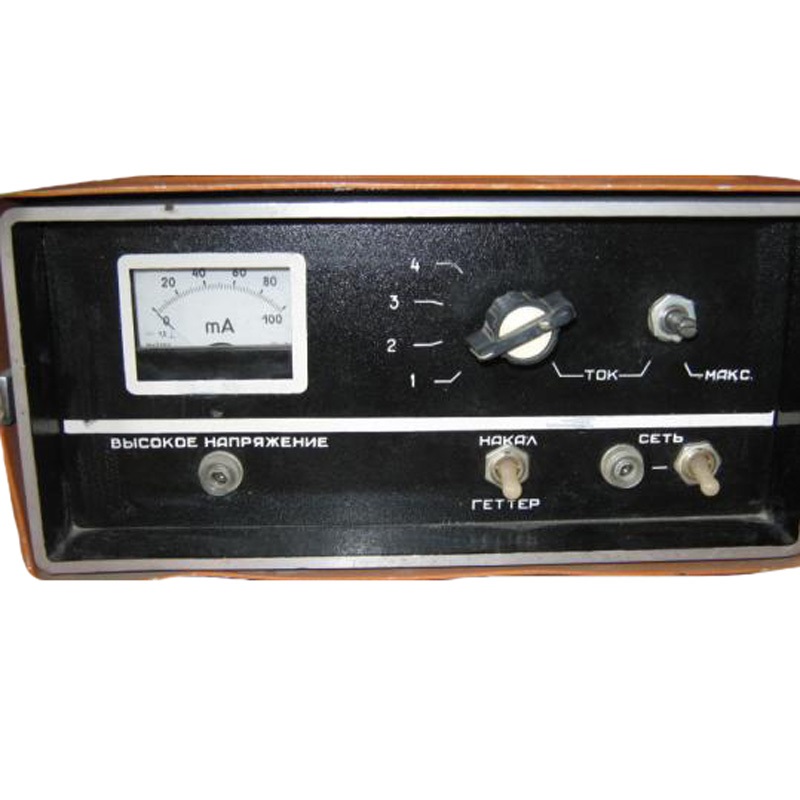

Конструктивно устройство изготовлено в прямоугольном форм-факторе. Прибор имеет съемный защитный кожух, скрывающий электронные платы, а также переднюю интерфейсную панель. На интерфейсной панели располагается аналоговый миллиамперметр, тумблер включения устройства, тумблер выбора режима работы (накал/геттер) переключатель настройки тока и два ламповых сигнализатора (включения прибора и сигнализации о высоком напряжении).
Для розжига гелий-неонового лазера необходимо перед включением блока питания перевести его в режим «Накал», обеспечивающий прогрев катода для более быстрого и эффективного розжига. После включения блока питания и прогрева катода, прибор переводится в режим «Геттер».
Характеристики
|
Модификация |
Источник ИП-17 |
Источник ИП-17-1 |
|
Тип устройства |
Стационарный источник питания для газовых лазеров |
|
|
Параметры питания устройства |
Переменный ток, напряжение 220 В, частота 50 Гц |
|
|
Допустимое отклонение напряжения питания устройства, % |
±5,0 |
|
|
Мощность (максимальная) потребляемая устройством, Вт |
280 |
|
|
Допустимые значения согласно техническим условиям |
От 2000 до 3000 |
|
|
Диапазоны тока разряда, не менее, мА |
От 30,0 до 60,0 |
От 10,0 до 40,0 |
|
Коэффициент пульсации тока нагрузки, не более, % |
0,50 |
|
|
Коэффициент стабилизации тока, не менее, % |
10,0 |
|
|
Предельно допустимый ток разряда, мА: |
||
|
не менее |
30 |
4.50 |
|
не более |
40 |
10 |
|
Наработка устройства на отказ, не менее, час. |
2000 |
|
|
Средний ресурс работы устройства с учетом возможной замены поврежденных элементов, не менее, час. |
10000 |
|
|
Класс исполнения устройства согласно ГОСТ 15150-69 |
УХЛ, категория i2 |
|
|
Допустимая температура окружающей (рабочей) среды, 0С |
От +1 до +40 |
|
|
Допустимая влажность окружающей (рабочей) среды, %, при +25 0С |
94,0 |
|
|
Допустимый диапазон вибрации устройства во время эксплуатации, Гц |
От 1,0 до 40,0 |
|
|
Ускорение многократных ударов, выдерживаемых корпусом устройства |
8 g |
|
|
Габариты устройства, мм |
Не указаны |
|
