Источник питания Phantom UPS-1224

Источник бесперебойного питания Phantom UPS-1224, который используется для защиты электрических потребителей от напряжения не соответствующего нормам качества. Кроме того, он необходим для их питания от внешней 24-вольтовой АКБ (аккумуляторной батареи) в случае, если напряжение отсутствует или не соответствует установленному пользователем диапазону.

Назначение

Источник UPS-1224 предназначен для бесперебойного питания потребителей напряжением синусоидальной формы в том случае, когда форма напряжения для них является критичной. Примером могут стать циркуляционные насосы систем отопления или электроника котлов. В то же время запрещено питать от UPS-1224 другие ИБП и стабилизаторы напряжения.

Устройство имеет транзитный нулевой провод, что важно для нормальной работы котлов отопления и электронных устройств защитной автоматики. Условием безотказной и корректной работы ИБП и подключённых к нему потребителей является соблюдение фазировки при подключении, на сетевом проводе есть необходимые метки отнестись.

Конструкция

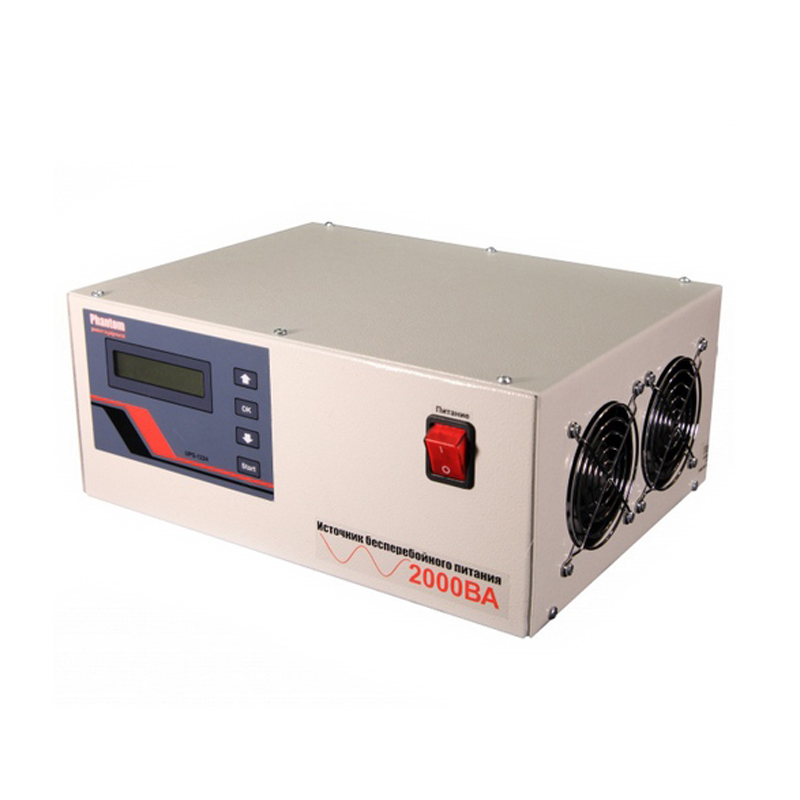

ИБП собран в металлическом прямоугольном корпусе, на его передней лицевой панели расположены

  • выключатель питания,
  • цифровой индикатор,
  • кнопки управления ИБП.

Для лучшего охлаждения силовых элементов схемы в корпусе имеются расположенные по бокам вентиляционные отверстия. Сзади из корпуса выходят провода с клеммами для подключения к аккумуляторной батарее, сетевой питающий провод со штепсельной вилкой для подключения к сети 220 В и розетка для нагрузки.

Функционирование источника

Источник бесперебойного питания реализован по топологии "Off line", что говорит об особенностях построения его схемы и работы. Устройство UPS-1224 функционирует следующим образом.

Если напряжение сети соответствует критериям качества, при необходимости происходит подзарядка подключенного к ИБП аккумулятора. При этом сетевое напряжение от розетки через ИБП подаётся на нагрузку без изменения по величине. Но в это время производится измерение напряжения. Как только оно не будет соответствовать выставленному пользователем верхнему или нижнему порогу, нагрузка будет отключена от сетевого напряжения и подключена к преобразователю. Он в свою очередь работает от внешней АКБ напряжением 24 В и преобразует постоянный ток в синусоидальное напряжение величиной от 210 до 240 В.

С помощью кнопок управления ИБП Phantom UPS-1224 есть возможность:

  • изменять диапазон верхнего и нижнего порогов напряжения, при которых будет происходить переключение нагрузки на работу от АКБ либо напрямую от сети 220 В,
  • выставлять параметры внешнего аккумулятора для правильной работы ИБП,
  • выбирать режим заряда АКБ,
  • регулировать величину выходного напряжения при работе от АКБ,
  • выбрать циклический режим "Эко" для экономии энергии аккумулятора.

Цифровое табло отображает все режимы работы и выводит на экран необходимые параметры, а процессор устройства заносит в память все факты срабатывания защиты от перегрузки, перегрева, отключения от низкого напряжения батареи.

Источник бесперебойного питания Phantom UPS-1224 ведет работу

Напряжение внешней аккумуляторной батареи

24 В

Выходная мощность

1200 Вт (2000 ВА)

Топология

offline

Время переключения

5 мс

Выходное напряжение при работе от АКБ

210 ÷ 240 В, синусоида

Нестабильность выходного напряжения при работе от АКБ

1 %

Рабочая температура

-5 ÷ +30 °С

Регулируемый порог напряжений переключения на АКБ

нижний

150 ÷ 210 В

верхний

230 ÷ 255 В

Время срабатывания защиты

при перегрузке в 105 %

5 с

при перегрузке в 150 %

1 с

Максимальный ток заряда внешней аккумуляторной батареи

15 А

Масса

5,5 кг

Размер блока

250х300х140 мм
