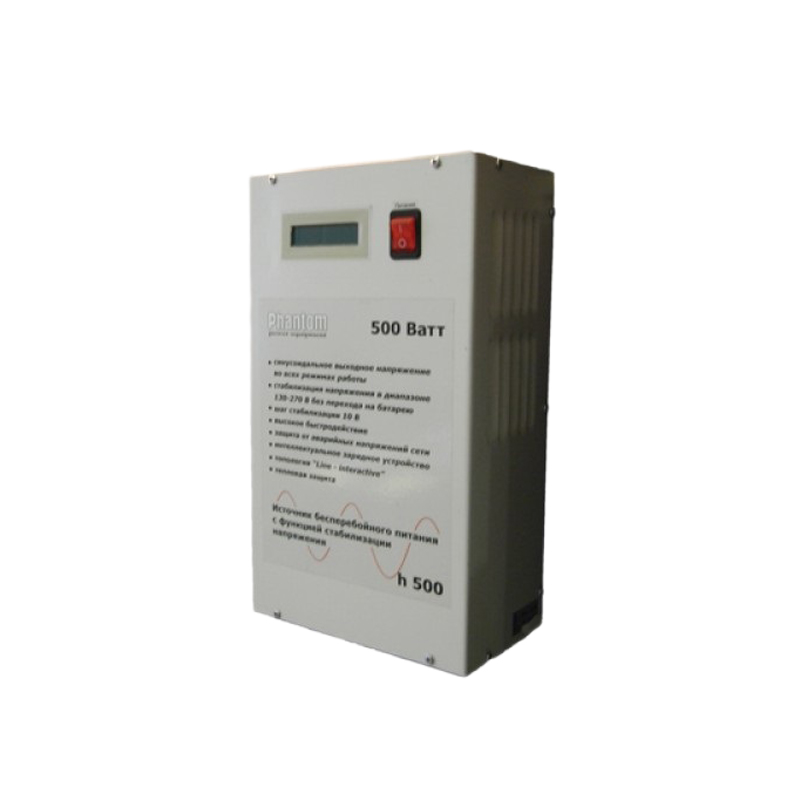

Источник питания Phantom UPS-h500

Источник бесперебойного питания Phantom UPS-h500 является электротехническим прибором, обеспечивающим защиту и постоянство параметров электроснабжения электрооборудования.

Назначение

Используется для организации электропитания синусоидальным стабилизированным напряжением. Источник UPS-h500 применяется в качестве источника электроснабжения электрооборудования (в том числе, бытового назначения), критичного к форме питающего напряжения:

  • электродвигателей (в том числе, насосных установок циркуляционных отопительных систем),
  • газовых котлов, управляемых электронными системами,
  • аудио- и видеоустройств,
  • компьютерной техники,
  • систем автоматизации и др.

Устройство и работа

Особенностями ИБП Phantom UPS-h500 являются:

  • правильность синусоидального выходного напряжения в любом рабочем режиме,
  • отсутствие зависимости формы выходного напряжения от типа нагрузки,
  • синхронность перехода между рабочими режимами «Сеть» и «Батарея»,
  • подключение нагрузки посредством розеточного разъема, размещенного на нижней панели.

Схемно-структурная топология прибора соответствует формату «Line-Interactive». Ее преимущество заключается в заряде АКБ и ступенчатой стабилизации выходного напряжения с передачей его в обслуживаемую нагрузку при изменении входного напряжения в заданном интервале. Пропадание входного напряжения или его выход за границы заданного интервала приводит к переключению электроснабжения нагрузки на заряд, накопленный в АКБ.

Зарядный модуль ИБП UPS модель h500 построен по интеллектуальной схеме. Применение такого инженерного решения обеспечило долговечность эксплуатации АКБ.

Функционирование ИБП осуществляется по схеме с транзитным «нулевым» проводником. Этим достигается нормальное функционирование газовых котлов, оснащенных системой электронного управления параметрами режима поджига.

Включение ИБП производится в разрыв электрического соединения между сетью электроснабжения и обслуживаемой нагрузкой.

Наименование для сети интернет

Источник Phantom UPS-h500

Интервал стабилизации напряжения в Вольтах

Диапазон 135…260

Напряжение на выходе (вольт)

Отрезок 210…230

Напряжение в АКБ

Размер 12 В

Мощность рабочего показателя

0,5 кВА

Временной промежуток до срабатывания защиты при перегрузке

5 секунд

Верхний предел силы зарядного тока АКБ

6 ампер

Нижний предел входного напряжения переключения на АКБ

130 вольт

Верхний предел входного напряжения переключения на АКБ

270 вольт

Срок гарантии завода

2 наших года

Габаритная часть из паспорта

380х210х120 мм

Масса

8 кг
