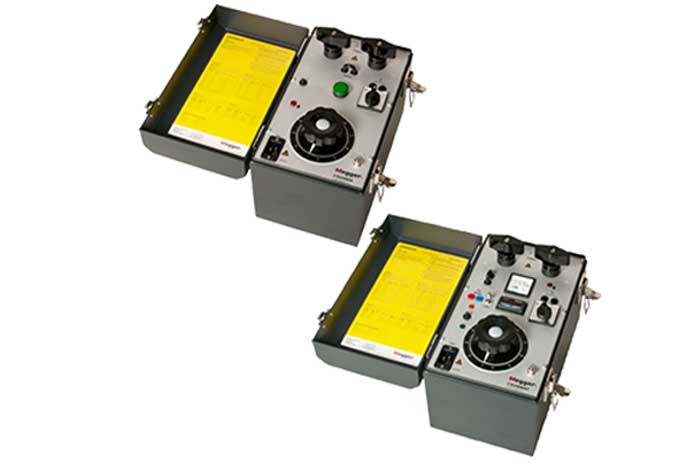

Источник тока CSU 600 предназначен для прогрузок первичным током устройств релейной защиты, а также для проведения испытаний на максимальный ток для выключателей напряжения и других устройств сверхтоков.
Модификации
- CSU 600 A - выходы для внешних таймера и амперметра,
- CSU 600 AT - встроенные амперметр и таймер, дополнительный выход для подключения внешнего таймера.
Технические характеристики
| Параметры |
Значение |
| Амперметр диапазон тока |
0 – 600 А |
| Трансформатор тока |
500/5 А, класс 0,5 |
| Таймер |
| Диапазон |
0 – 999,999 сек |
| Точность |
1 милисек |
| Погрешность |
±0,02% |
| Напряжение питания |
115 В или 220 В переменного тока ±10%, 50 – 60 Гц |
| Провода |
2х5 м/50 мм, также возможно 2х5 м/70 мм или 2х10 м/70 мм или 222 2х15 м/95 мм 2 |
| Габаритные размеры |
356х203х241 мм |
| Масса |
21,9 |
Выход переменного тока
| Ток |
Время |
Напряжение |
| 100 А |
2 часа |
9,7 В |
| 200 А |
6 минут |
9,2 В |
| 300 А |
3 минуты |
8,5 В |
| 400 А |
1,5 минут |
7,7 В |
| 500 А |
40 секунд |
7,2 В |
| 600 А |
20 секунд |
7,0 В |
