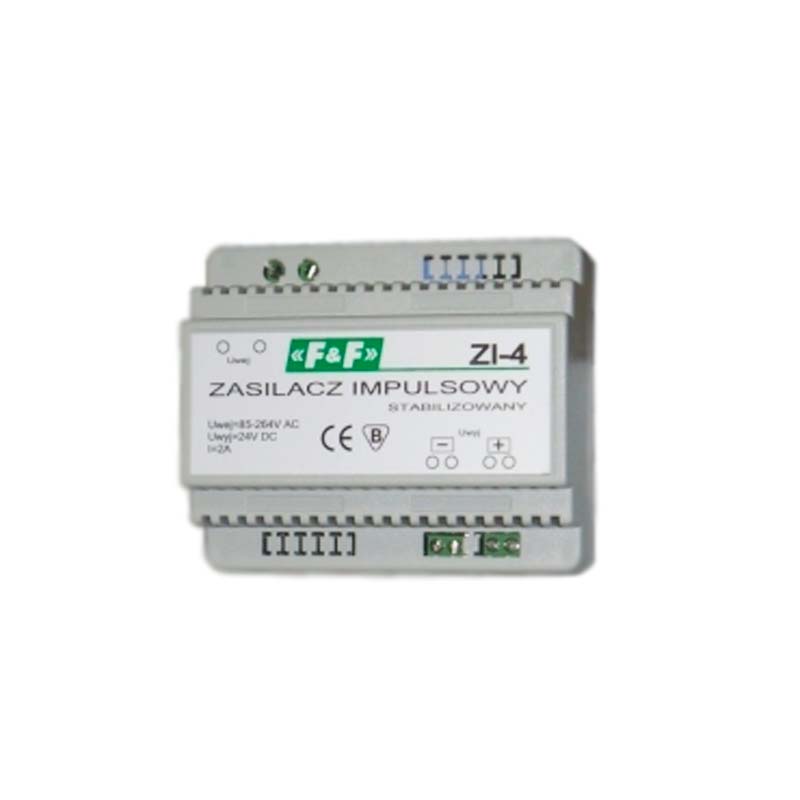

Импульсный блок питания на 24 вольта ZI-4

Импульсный блок питания ZI-4 (БЖ-І-4) служит для питания устройств автоматики релейной защиты стабилизированным напряжением постоянного тока.

Область применения

Блоки питания на 24 вольта используются для снабжения со средней потребляемой мощностью электрического или электронного оборудования, которому нужно фильтрованное, стабильное напряжение.

Устройство и принцип действия

Когда напряжение снижается до показателя 160В или меньше, адаптер ZI-4 продолжает стабилизировать напряжение на выходе. Но максимальный ток на выходе будет снижатся прямо пропорционально снижению питания. Если нагрузка будет более чем максимальная - прибор будет стабилизировать ток, а выходное напряжение будет уменьшатся. Если нагрузка на выходе снизится до примерно 40%, ZI-4 выключится, и в дальнейшем будет пытаться подключится с интервалом примерно 1,5-2 секунды. Та же процедура будет иметь место случае подключения приемника, т.к. для запуска ему нужна большая сила тока. В том же случае, если перегрузка не слишком большая, после пары попыток адаптер стартует. А если нагрузка достаточно велика, он будет предпринимать пытаться включится до момента отключения нагрузки.

Блоки питания ZI-4 крепятся на Din-рейке, 35мм.
