Генератор Г4-202, Г4-204, Г4-207, Г4-208

Генераторы серии Г4-202, Г4-204, Г4-207, Г4-208 являются источниками генерирования СВЧ-сигналов в режимах амплитудной и частотной, а также импульсной модуляции. Такого рода приборы широко применяются при регулировках, настройках и поверке различных радиотехнических приборов и устройств.

Область применения

Генераторы этого типа могут применяться для проведения калибровки приборов измеряющих мощность, для замеров потерь и ослабления сигналов, для настройки рабочих параметров принимающих и излучающих антенн, а также и их трактов. Кроме этого, устройства Г4-202, Г4-204, Г4-207, Г4-208 могут использоваться в составе АИС либо в качестве свип-генератора в процессе проведения панорамных измерений рабочих параметров электрических цепей различного электронного оборудования.

Особенности конструкции и использования

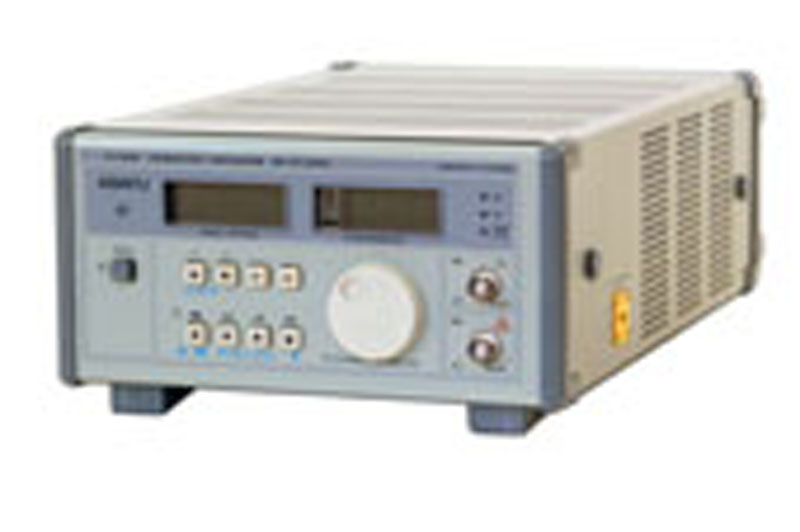

Генераторы Г4-202, Г4-204, Г4-207, Г4-208 отличаются простой и надежной конструкцией. Функциональная часть прибора располагается на специальной монтажной платформе, которая закрыта металлическим кожухом с перфорацией для эффективного теплоотвода от работающих элементов. Функциональные системы генератора подключены к лицевой панели, на которой расположены переключатели диапазонов, регуляторы настройки, коммутационные гнезда и два цифровых индикатора для визуализации текущих значений частот. Генераторы Г4-ХХХ могут выпускаться в 4-х модификациях, которые отличаются диапазонами генерируемых частот. Полный частотный интервал, который перекрывают все четыре модели, находится в пределах от 2,0 до 37,5 ГГц.

Функционирование прибора и процесс ее настройки является полностью автоматизированным. Реализовано это посредством однокристальной микро-ЭВМ промышленного назначения. В процессе генерирования ВЧ-частот прибором поддерживается автоматическая подстройка "0" системы усиления постоянного тока. Благодаря этому существенно увеличивается динамический диапазон системы усиления и сводится к минимуму показатель температурной погрешности.
