Газорегуляторный пункт ШП-3Р

No votes yet

Газорегуляторный пункт ШП-3Р относятся к категории шкафного газового оборудования, содержат в себе регуляторы газового давления серии РД-50 и реле РИГ-117. Задача данного агрегата – снижение повышенного давления рабочей среды до необходимого для дальнейшего распределения газа уровня.

Область применения пункта ШП-3Р

Пункты газорегуляторные серии ШП-3Р применяются в области промышленного и бытового газоснабжения. В частности они устанавливаются в системах газораспределения общественных зданий и производственных предприятий.

Конструкция пункта ШП-3Р

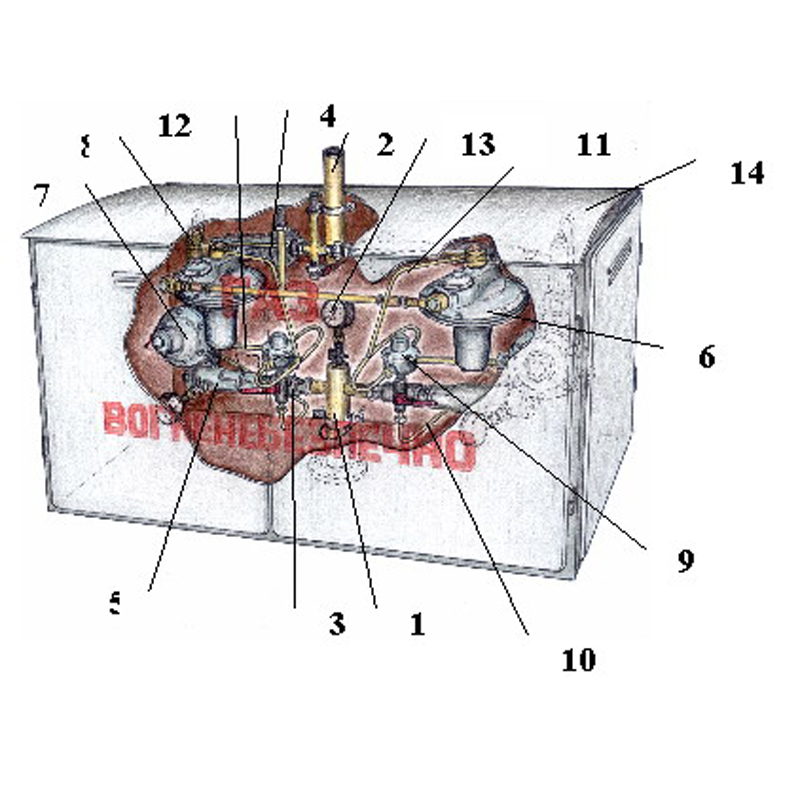

Конструкция агрегата являет собой сварную конструкцию, в которую помещен набор специализированного оборудования. Внутри шкафа налажен механизм естественной вентиляции. В устройстве предусмотрена одна основная редукционная линия и две дополнительные. В случае необходимости газорегуляторный шкаф может поставляться с системой подогрева, функционирующей от рабочей среды.

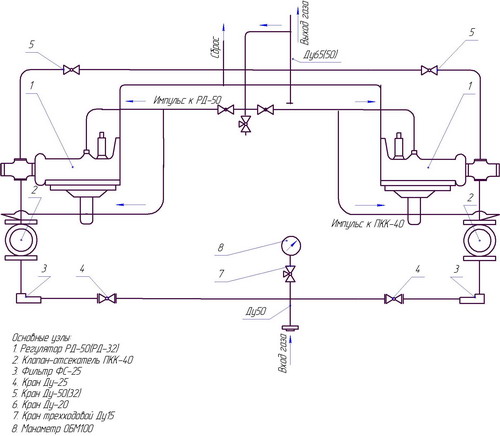

Рис.1 - Схема конструкции газорегуляторного пункта ШП-3Р

Параметр

Значение

На заводе называется как

Газорегуляторный пункт ШП-3Р

Предельно допустимое давление газа, кПа:



– на выходе

1,7-4

– на входе

600

Предельная пропускная способность при максимальном входящем давлении, м3

110

Размеры пункта

1215×700х720 мм

Весовой показатель всего механизма

160 кг
