Модуль электрода МКЭ-1

Модуль контрольного электрода МКЭ-1 относится к устройствам контроля наличия открытого пламени в камере горения печей, водонагревательных установок и прочего теплогенерирующего оборудования. С помощью этих модулей обеспечивается выдача сигналов на элементы встроенной световой сигнализации, а также на внешние исполнительные механизмы и устройства.

Особенности конструкции

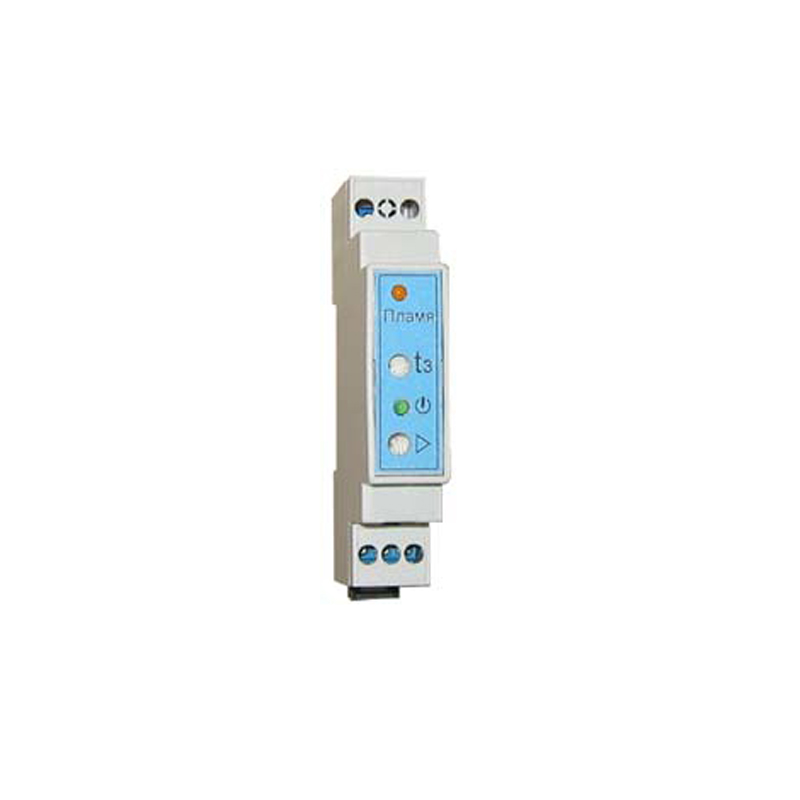

Модуль МКЭ-1 работают под внешним описанием блочных устройств с пластиковым корпусом, на передней панели которого расположены светодиоды и регуляторы. В верхней и нижней части имеются коммутационные разъемы для винтового крепления кабелей подачи питания и передачи исполнительных сигналов на внешние устройства.

Особенности работы модуля МКЭ-1

Определение наличия пламени в горелке основано на измерении величины ионизации воздуха, которая происходит под воздействием высокой температуры пламени. Ионизация измеряется посредством определения искажений полуволн напряжения – отрицательной и положительной. Этот процесс осуществляется при постоянной величине тока ионизации.

В процессе функционирования блока, когда на входных контактах имеется рабочее напряжение, будет гореть зеленый светодиод, а при наличии пламени – также и красный индикатор. Кроме подачи сигналов на светодиодную индикацию осуществляется параллельная подача управляющего сигнала к выходным реле, обеспечивающим управление работой внешних исполнительных устройств. К релейным контактам могут подключаться элементы дополнительной индикации, клапанные системы, регуляторы подачи топлива, звуковые сирены и пр. Параметры управляющего сигнала формируются встроенным электронным модулем, функционирующим по установленному алгоритму.

Модуль контрольного электрода МКЭ-1 в работе может позволить себе такое действие:

Используемая схема подключения:

одиночный электрод

Величина питающего напряжения;

220 В±10%

Временная уставка задержки включения системы выходного реле:

0…10 сек

Предел регулирования чувствительности:

от 0 до 1

Величина расстояния от линии до электрода:

не больше 50 м

Показатель быстродействия:

не больше 0,5 сек

Параметры подключаемых нагрузок:

~110 В, 0,01…0,2 А

=30 В, 0,01…0,5 А

Величина габаритных размеров:

16х2х10 см

Вес устройства:

50 грамм
