Блоки подготовки проб БПП

Блок подготовки проб БПП, устанавливается в газоанализатор ДОЗОР-С – это такие специализированные установки для предварительной подготовки порций газа для последующего анализа при помощи газоанализаторов. Выпускаются в модификациях: блок БПП; блок БПП-К; блок БПП-Р; блок БПП-Э;. Все модификации выполняются в форм-факторе навесных устройств, крепящихся к настенному стенду посредством болтового соединения.

Назначение блоков БПП

Блок подготовки проб для газоанализаторов ДОЗОР-С предназначены для предварительного отбора проб газа с целью их очистки от примесей влаги и пыли, а также подготовки требуемого объема очищенного газа для дальнейшего анализа при помощи газоанализаторов. Все модификации снабжены специальным измерительным преобразователем для принудительной подачи смеси газа.

Устройство и работа блоков

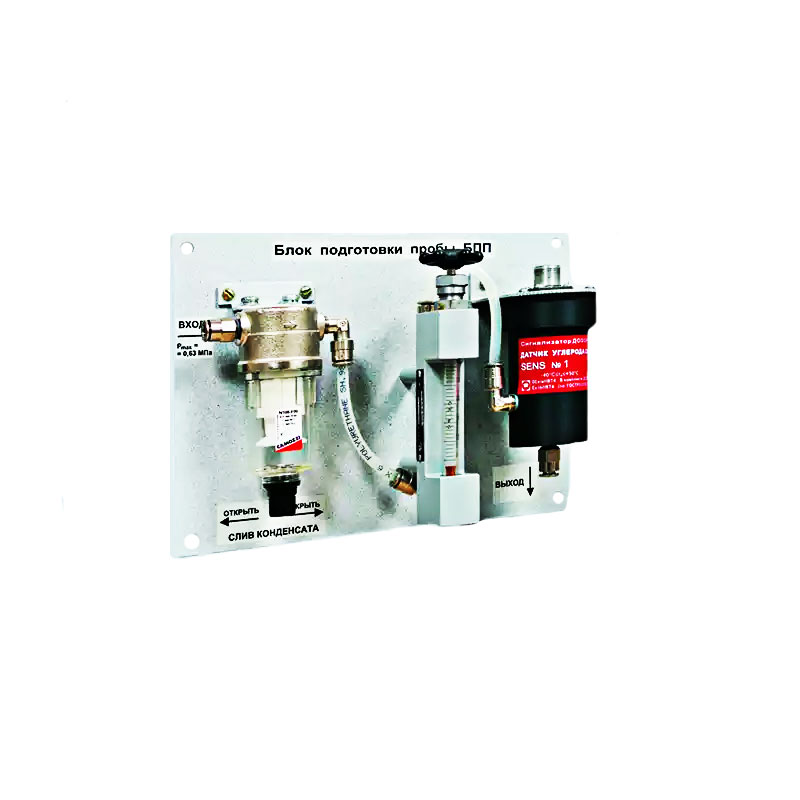

Конструктивно все модификации блоков подготовки проб смонтированы на панели прямоугольной формы, имеющей по углам отверстия для монтажа устройства на настенный стенд. Модификация БПП-Э имеет двухстороннюю компоновку элементов, все остальные модификации имеют одностороннюю компоновку с расположением элементов на лицевой стороне монтажной панели.

Поступающий в блок подготовки газовой смеси газ проходит очистку от влаги и пыли, после чего устройство формирует необходимую порцию исследуемого газа, который подается через специальный штуцер к газоанализатору. Использование блоков подготовки проб позволяет существенно повысить точность анализа газовой смеси.

Модификация

Блок БПП

Блок БПП-К

Блок БПП-Р

Блок БПП-Э

Тип устройства

Блок подготовки газовой смеси, стационарный, без защитного корпуса

Тип сети питания

Переменный ток

Частота тока питания, Гц

50,0

Напряжение тока питания, В

220,0

Рабочее давление, МПа:

минимум

0

0,6

-

-

максимум

0,6

10

-

-

Расход смеси, дм3/мин

0,60

Габаритные характеристики, мм

234х170х76

318х180х76

315х170х125

250х200х155

Весовые характеристики, кг

2,8

3,5

Не указаны

Не указаны

Модификация БПП отличается наличием фильтрующего элемента и ротаметра с контроллером расхода газовой смеси. Особенностью модификации БПП-К является наличие микронасоса для забора газа. Версия БПП-Р снабжена регулятором давления, позволяющим производить отбор проб из трубопроводов с повышенным избыточным давлением. Модификация БПП-Э для забора газа снабжена эжектором, что дает возможность использовать устройство во взрывоопасных зонах, но при условии отсутствия избыточного давления в трубопроводах.
