Блок индикации БИ-2-1, Блок индикации БИ-8-1 являются электронными устройствами, выполняющими контрольные функции в системах плазменного воспламенения (СПВ) моделей 2-4В.М1 и 4-5В.

Назначение блоков БИ

Применение блоков индикации позволяет организовать дистанционный контроль рабочих параметров высоковольтных цепей систем плазменного поджога топлива.

Устройство и работа

Блоки индикации БИ-2-1, БИ-8-1 выливаются в металлическом корпусном виде, на переднюю панель которого выведены точечные и цифровые индикаторы. На стороне корпуса сбоку расположены вводы для напряжений с высоковольтных каналов и линии питания. А на его задней панельной части имеются монтажные приспособления для болтового закрепления прибора.

Какие модели производятся

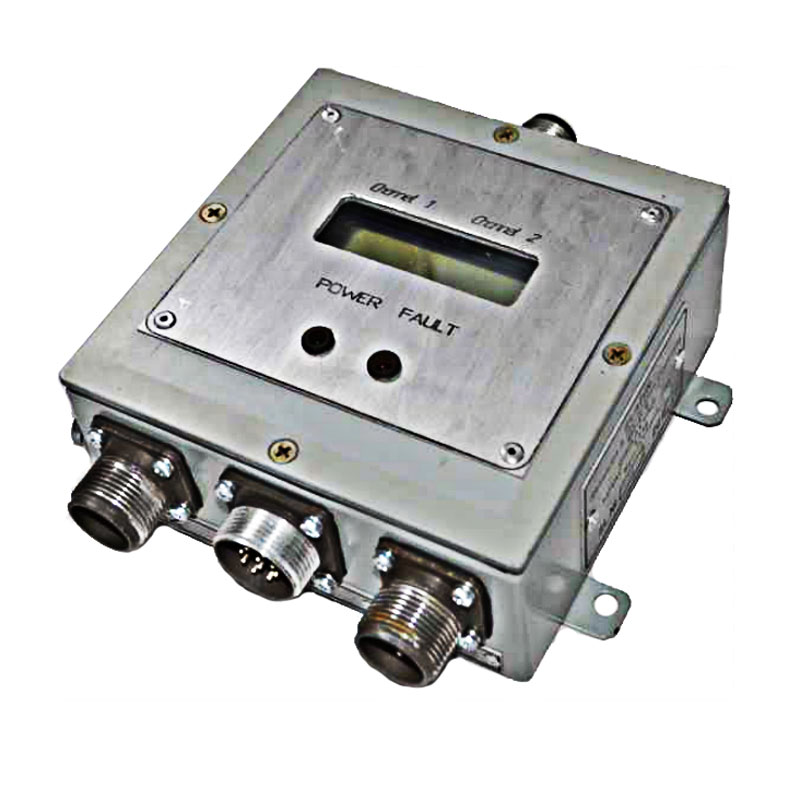

Блок индикации БИ-2-1

Блок индикации БИ-8-1

Питающее напряжение

От 23 В до 33 В

Потребляемый ток

<1000 миллиАмпер

Рабочий температурный диапазон

(+1÷+45) °С

Допустимая внешняя влажность

<80% при +35°С

Верхний предел коммутируемого тока

500 мА при 250 В

Длина соединительного провода

200 метров

Срок работоспособности до поломки

25,5 лет

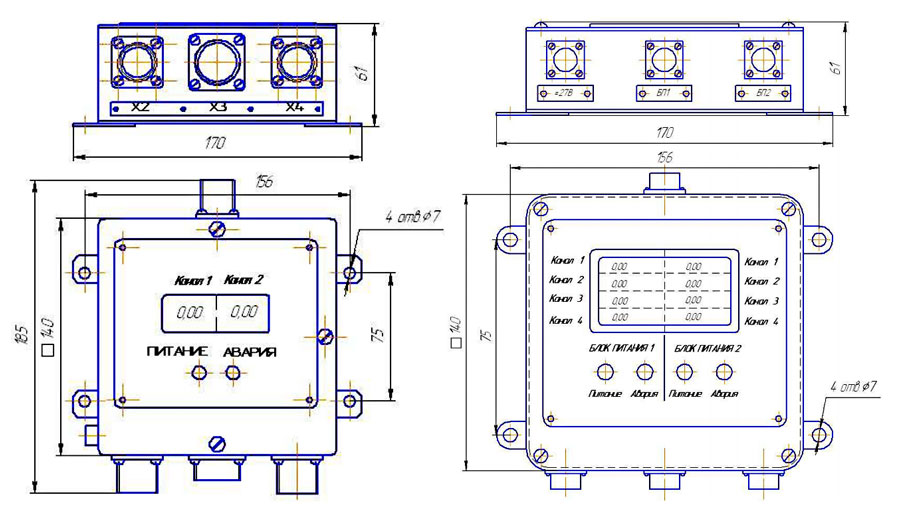

Габариты блоков БИ

Размеры блоков индикации

Отличаются числом каналов и подключаемых БП систем воспламенения:

  • 2-1: двухканальный, подключается 1 БП СПВ-2-4В.М1,
  • 8-1: восьмиканальный, подключаются 2 БП СПВ-4-5В.
