Запчасти газовых турбин

Запчасти для газовых турбин являются изделиями из жаропрочных и нержавеющих марок стали, использующимися для замены выработавших ресурс:

  • Лопаток (для различных ступеней, рабочих, АВВ, ВНА, ротора, статора, осевого компрессора, ТВД, ТНД, ПНА),
  • Покрывных пластин,

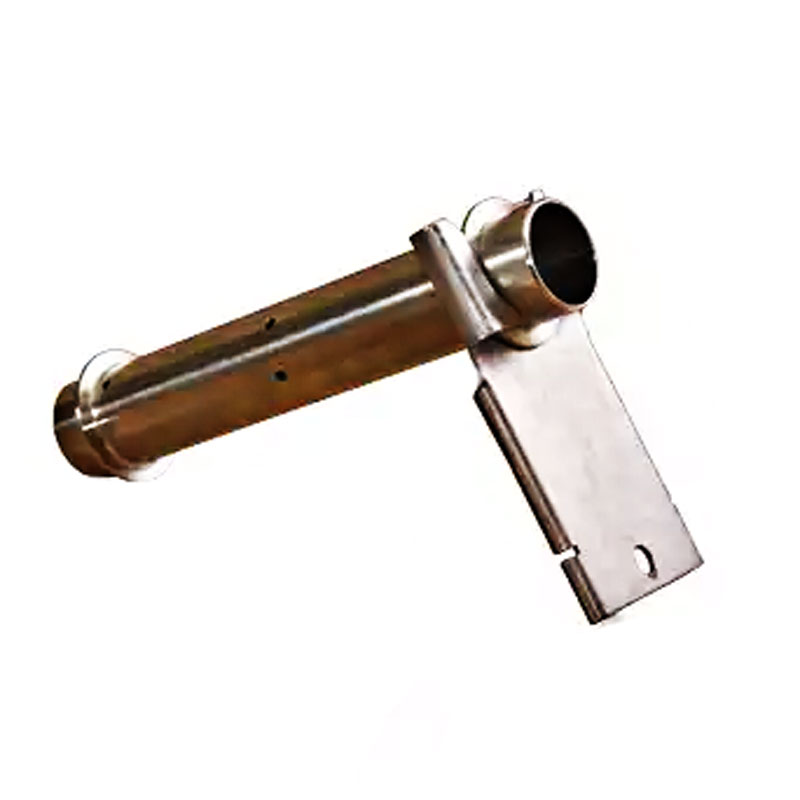

  • Пламяперекидных патрубков,
  • Шраудблоков,
  • Звеньев Хейма.

Назначение запчастей газовых турбин

Запчасти для газовых турбин предназначены для установки на газотурбинные агрегаты взамен конструкционных элементов, вышедших из строя или выработавших свой ресурс.

Устройство и работа

Для производства запчастей для газовых турбин используются нержавеющие и жаропрочные марки стали, в зависимости от условий эксплуатации изделия. Элементы из нержавеющей стали изготавливают поковкой или штамповкой с дальнейшей термомеханической обработкой. Некоторые детали (например, звено Хейма и пламяперекидной патрубок, оснащенный стопорами) из нержавеющей стали изготавливаются механическими способами.

Элементы из жаропрочной стали изготавливают литьем в выплавляемые модели, обладающие равноосной структурой. Отлитое изделие проходит термомеханическую обработку.

В качестве методов контроля качества запчастей применяются:

  • Рентгеновское облучение,
  • Люминесцентное сканирование,
  • Измерение геометрических характеристик.

Ряд запчастей производят по особым технологиям для достижения ими заданных свойств. Например, отливка рабочих лопаток для MS5001 должна иметь направленную кристаллизацию, а на поверхность рабочих лопаток ТВД (ГТК-10И) после обработки наносится жаропрочное покрытие.

Параметр

Значение

Пределы крутящего момента турбины ГТК-10И

(20÷2000) кгс*м

Пределы частоты вращения турбины ГТК-10И

(100÷7200) об/мин

Ассортимент изделий для газотурбинного комплекса 10И

лопатки рабочие (ТНД/ТВД) и ПНА,

патрубки пламяперекидные,

пластины покрывные,

шраудблоки,

звенья Хейма

Ассортимент изделий для газотурбинного комплекса 25И

лопатки рабочие (ТНД/ТВД), ВНА, осевого компрессора,

покрывные пластины,

патрубки пламяперекидные,

шраудблоки,

звенья Хейма

Ассортимент изделий для MS5001

Рабочие лопатки для двух первых ступеней

Ассортимент изделий для MS5001/6001/7001/9001

Шраудблоки для всех ступеней

Контрольные методики

рентгеновские,

люминесцентные,

пространственные

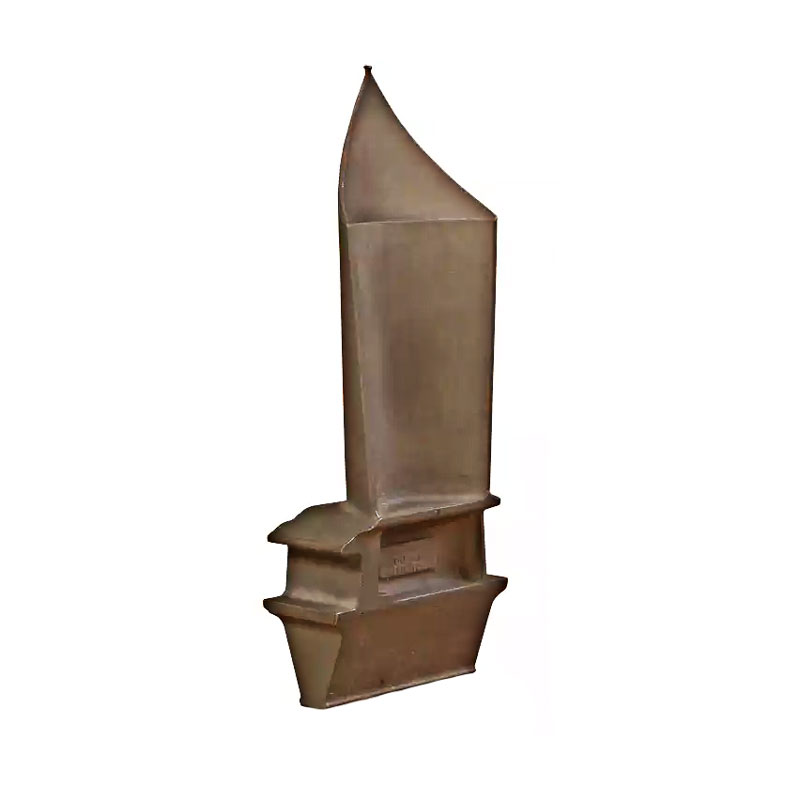

  • Лопатка MS-5001
  • Лопатка АВВ 11N

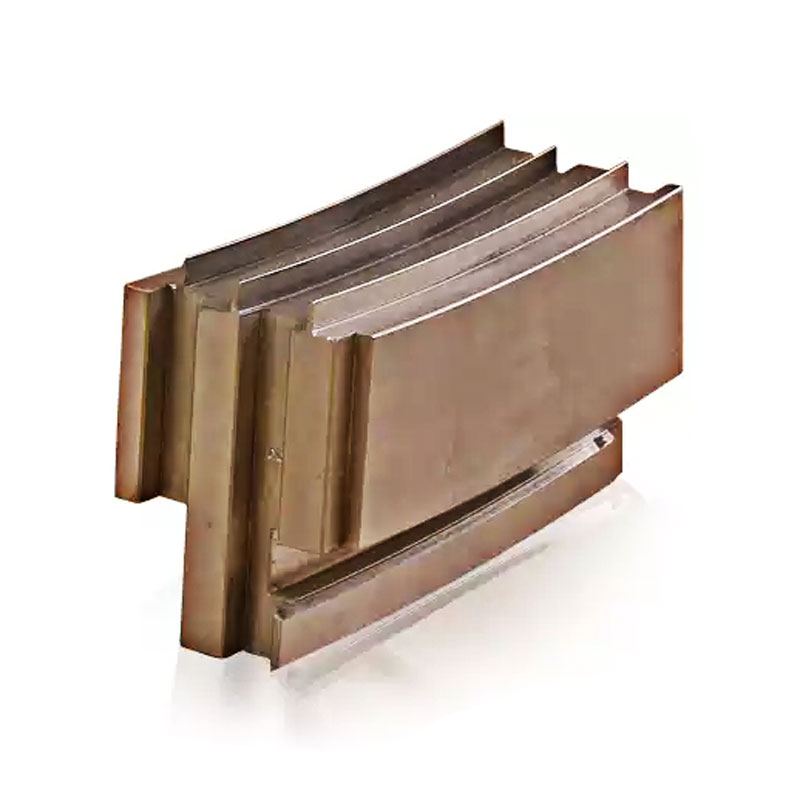

  • Шраудблок MS-5001
  • Шраудблок MS-6001
  • Шраудблок MS-7001
  • Шраудблок MS-9001

Агрегат ГТК-10И (запчасти)

  • Рабочая лопатка ТВД
  • Рабочая лопатка ТНД
  • Покрывная пластина ТВД, покрывная пластина ТНД

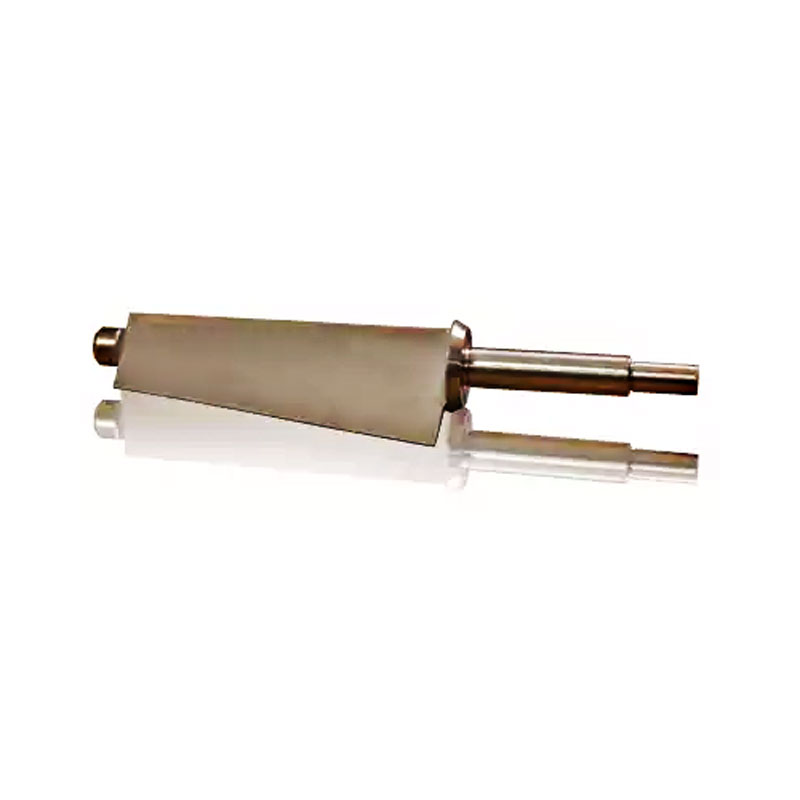

  • Лопатка ПНА со втулками
  • Шраудблок ТВД и шраудблок ТНД
  • Звено Хейма

Агрегат ГТК-25И (запчасти)

  • Рабочая лопатка ТВД
  • Рабочая лопатка ТНД
  • Покрывная пластина ТВД, покрывная пластина ТНД
  • Лопатка ПНА со втулками
  • Шраудблок ТВД и шраудблок ТНД
  • Звено Хейма
