Система СПВИ-2
Описание
Cистема плазменного воспламенения СПВИ-2, СПВИ-2-2Н, СПВИ-2-2Н.М1, СПВИ-2-2Н.М2 являются электротехнической аппаратурой, выполняющей поджигание топлива.
Назначение системы СПВИ-2
Эти системы устанавливаются в камерах сгорания различных технологических установок, в том числе, газотурбинных.
Устройство и работа

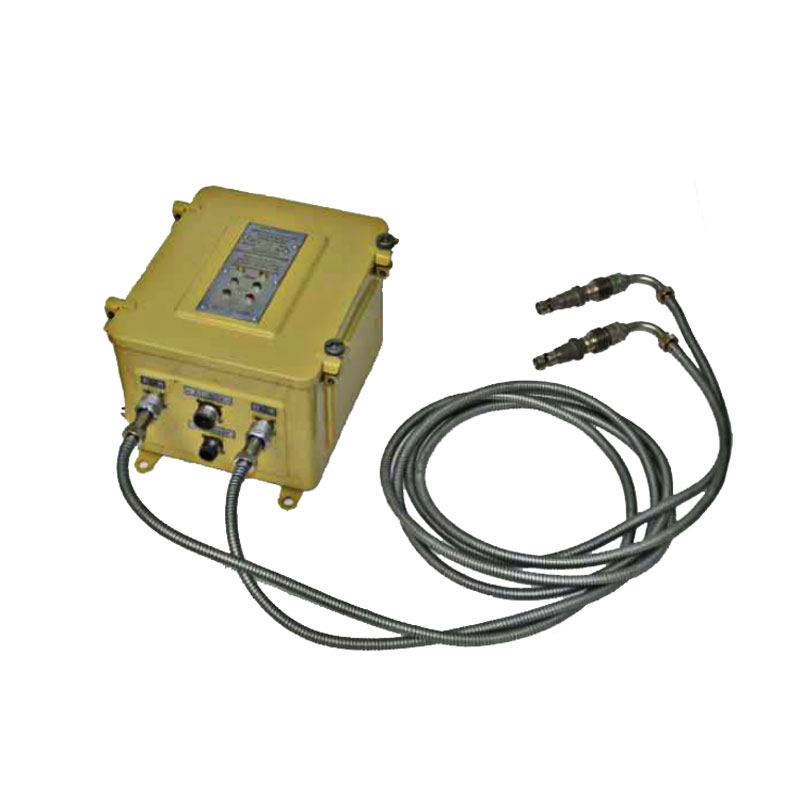

Система состоит из:

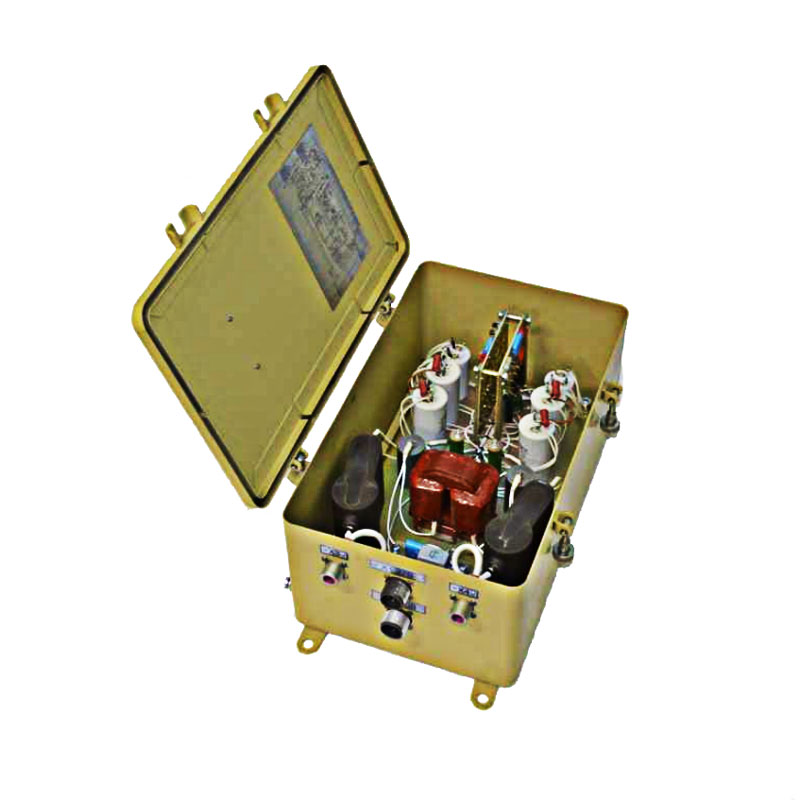

- Преобразователя питающего напряжения,
- Плазмоструйных свечей,
- Проводов высокого напряжения,
- Набора зип.
Характеристики
|
Питающее переменное (50Гц) напряжение (СПВИ-2) |
209…231 В |
|
Питающее постоянное напряжение |
18…31 В для других моделей |
|
Потребляемая мощность |
|
|
Нагрузочная способность управляющей цепи (по току) |
|
|
Постоянное напряжение управляющей цепи |
24,3…28,4 В |
|
Допустимый перепад давления плазмообразующей среды |
100…3000 Па |
|
Верхний предел солесодержания в плазмообразующем воздухе |
70 мкг на 1 кг |
|
Рабочий температурный диапазон |
(-40÷+60) °C |
|
Верхний предел внешней влажности |
98% при +35°C |
|
Вес |
12 килограмм |
Модификации
Воспламенители могут состоять из одного или двух каналов.
- Модель 2Н.М2 имеет уменьшенные размеры.
- Модели 2Н.М1/2 оснащаются индикатором рабочего состояния.
