Газорегуляторный пункт ШП-2Р

No votes yet

Газорегуляторный пункт ШП-2Р шкафного исполнения, оснащён регулятором давления типа РД-50.

Назначение газорегуляторного пункта ШП-2Р

Комплектация систем газоснабжения коммунальных предприятий, общественных, жилых, промышленных зданий, объектов сельскохозяйственного назначения

Конструкция газорегуляторного пункта ШП-2Р

Комплектацией устройства предусмотрено наличие импульсного реле. С его помощью удаётся добиться снижения начального высокого давления газа до необходимого уровня и автоматического поддержания его на такой отметке. Высокий уровень безопасности в работе системы основан на использовании предохранительных запорных клапанов и сбросных устройств для контроля уровня давления в системе.

Материалом изготовления корпуса оборудования служит несгораемый материал, монтаж ШП-2Р выполняется на несгораемых опорах. Производителем предусмотрено повышение уровня надёжности и эффективности в работе пункта за счёт наличия системы телеметрии.

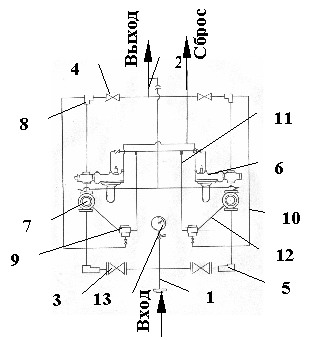

Рис.1 - Схема газорегуляторного пункта ШП-2Р

Размер давления по входу

0,6 МПа

Размер давления по выходу

0,0017-0,004 МПа

Предельная пропускная способность

750 м3/ч (при 6 кгс/см3)

Комплект пункта весит

210 кг

Размеры изделия

1215×720×700 мм
