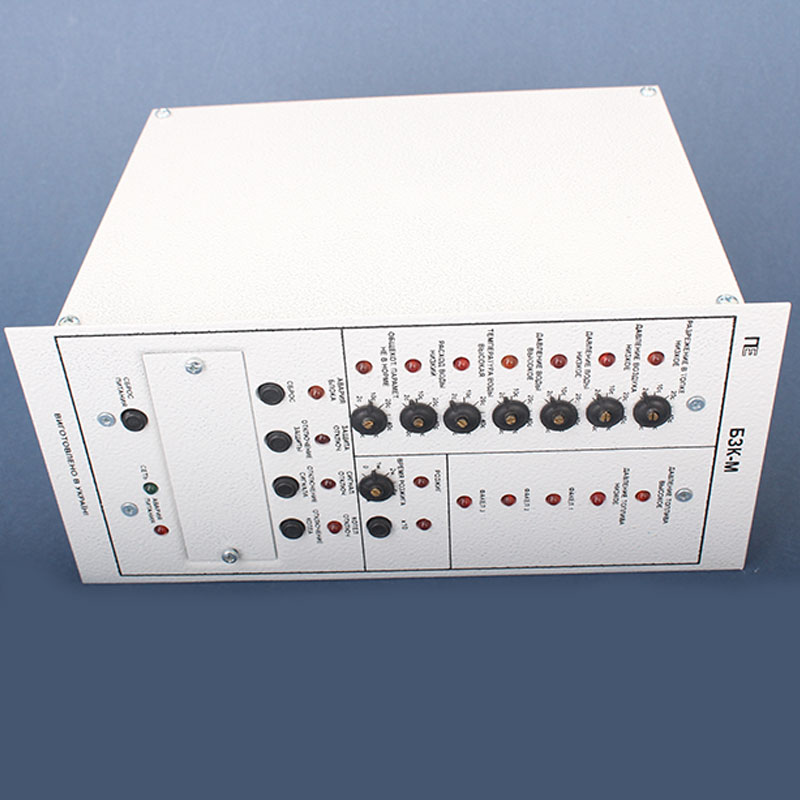

Блок БЗК-М

Описание важной информации

Блок БЗК-М представляет собой устройство, используемое в системах, обеспечивающих аварийную защиту различных типов водонагревательных и паропроизводительных котлов, а также иных теплотехнических объектов. Каждый желающий имеет право купить блок, чтобы обеспечить полное наличие защиты у собственного котла.

Назначение

Данное оборудование предназначено для информирования о состоянии котла в соответствии с двенадцатью показателями, звукового оповещения, а также отключения топливоподачи при возникновении внештатных ситуаций.

Устройство и работа

Блок БЗК-М обеспечивает индикацию котла, греющего воду или производящего пар, по следующим параметрам:

  • Высокое значение давления топлива;
  • Низкое значение топливного давления;
  • отсутствию факела в одном из трех горелочных устройств;
  • разрежение в низком диапазоне;
  • воздух имеет показатели низкого давления;
  • отклонению от нормы общекотельных параметров;

Кроме того, индикация котлов, производящих пар, происходит по таким параметрам:

  • низкому уровню воды;
  • высокому уровню водного покрова;
  • пар имеет высокие давления;
  • резерву.

В свою очередь котлы, используемые для нагрева воды, дополнительно имеют индикацию по следующим параметрам:

  • низкому водяному давлению;
  • высокому давлению воды;
  • высокой температуре воды;
  • низкому расходу воды.

Кроме того, на передней части этого блока защиты могут наноситься такие наименования параметров, подлежащих контролю:

  • обозначение деактивации котла;
  • обозначение отключения защиты;
  • индикация розжигного режима;
  • деактивация котла при происшествии аварийной ситуации, который затрагивает один из подлежащих контролю параметров;
  • блокирование каналов контроля пламени, не задействованных в работе;
  • осуществление мониторинга аварийной сигнализации;
  • занесение в память причины, которая привела к срабатыванию.

Блок защиты может быть применен вместо существующих на сегодняшний день автоматизированных систем безопасности релейного типа и устройств, используемых для контроля факела горелок, поскольку по сравнению с ними он обладает относительно высокой системой надежности, меньшей по курсу стоимостью, компактными габаритами и незначительным энергопотреблением.

  • время, необходимое для отключения котла при индикации одного из параметров, может быть выставлено в диапазоне от двух секунд до одной минуты;
  • время розжига может составлять от нуля минут до часа;

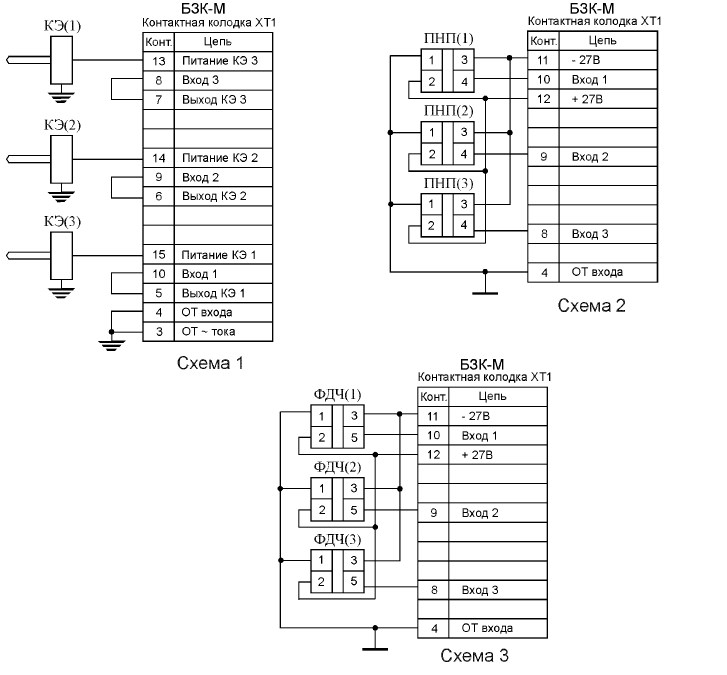

  • блок совместим со следующими типами датчиков:
    • детектирующими КЭ;
    • частотными ФДЧ и преобразователями ПНП;
    • прочими типами, которые образовывают выходные сигналы непрерывного напряжения в рабочем диапазоне от -10 до -1,5 В;
  • размеры блока не превышают следующих значений: 120х240х200 мм;
  • масса устройства составляет около 2500 г.
