Фотореле ФР-01, ФР-02, ФР-03, ФР-04

Документация:
Паспорт(284.98 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фотореле ФР-01, ФР-02, ФР-03, ФР-04 предназначены для автоматического включения и отключения освещения (или других устройств), при снижении (повышении) освещенности фотодатчика реле, и может применяться как отдельное устройство или в качестве комплектующего изделия в устройствах промышленной автоматики.

Условия эксплуатации

ФР-01, ФР-02, ФР-04 - для применения в закрытых помещениях (степень защиты IP10);

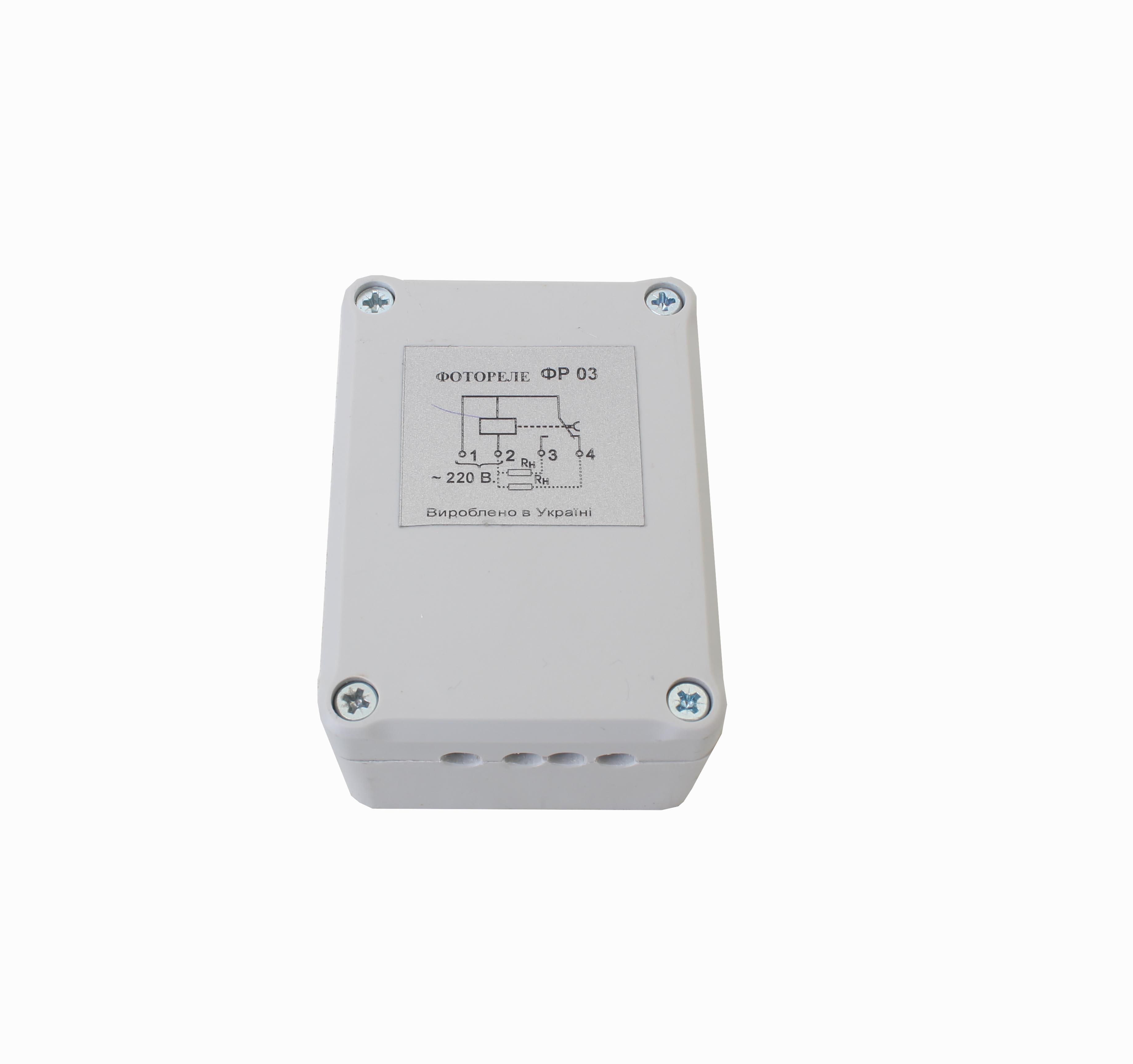

ФР-03 - для применения на открытых площадках под навесом (степень защиты IP54).

Реле может устанавливаться на плоскость или рейку DIN 35 мм. Фотореле размещено в пластмассовом корпусе. Внутри корпуса размещена плата с установленными радиоэлементами. Резистор регулировки порога срабатывания фотореле выведен на переднюю панель "под шлиц". На передней панели размещены контактные клеммы с зажимами для подключения внешних проводников.

Конструкция

Светочувствительный элемент в реле ФР-01 и ФР-02 выносной (входит в комплект поставки), в реле ФР 03 встроенный. При подаче питания на реле и при условии, что уровень освещенности фотодатчика выше уставки, выходное реле отключено – контакты разомкнуты. При наступлении темноты, или если фотодатчик закрыт защитным экраном, выходное реле срабатывает и переключает свои контакты. При снятии экрана, контакты разомкнутся через 5-7 секунд. Эта задержка необходима для защиты от воздействия кратковременных вспышек.

Реле ФР-04 имеет регулируемую выдержку включенного состояния в диапазоне от 0,5 до 5ч. Реле срабатывает при наступлении темноты и через установленное время возвращается в исходное состояние.

К каждому зажиму реле серии ФР можно подсоединить один или два провода сечением от 0,2 до 1,5мм2. Место установки должно быть защищено от попадания воды, масла или солнечной радиации, а так же должна быть исключена возможность подогрева корпуса реле до температуры выше 55 С. Выносной фотодатчик устанавливается на любой панели толщиной до 5мм в отверстие диаметром 10мм и прикручивается гайкой, а затем провода датчика подключаются к клеммам реле. Лицевая сторона датчика должна быть направлена в сторону источника света, от которого должно включиться реле и должна быть закрыта от других источников света.

Обратите внимание: Реле не имеют гальванической развязки между сетью питания и остальными элементами схемы, поэтому подключение или снятие фотодатчика можно производить только при отключенном питании реле.

Реле ФР-03 имеет защищенную конструкцию, его фотодатчик расположен внутри корпуса. Реле может устанавливаться на металлическую панель и крепится винтом М3. Схема включения реле зависит от необходимости подключения либо отключения нагрузки при увеличении освещенности.

Характеристики

Технические характеристики
Наименование характеристик Значение
Напряжение питания постоянного тока или переменного частоты 50 Гц 170...250 В*
Потребляемая мощность, не более 3 ВА (Вт)
Порог срабатывания реле при освещенности 2...20 лк
Коммутационная способность реле при U=245В и активной нагрузке, не более:
  • ФР-01, ФР-04
до 5 А
  • ФР-02, ФР-03
до 10 А
Задержка отключения нагрузки 5...7 секунд
Масса, не более 0,2 кг
Рабочий диапазон температур -40...+55 С
Габаритные размеры 45х70х100 мм

* - По отдельному заказу могут быть изготовлены реле на другие напряжения питания.
