Фланцевые фильтры ФСВ-х-0840, ФСВ-х-3400

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Фланцевые фильтры ФСВ предназначены для очистки потока воздуха и других неагрессивных газов (СО2, азот, аргон, гелий, природный газ и проч.) от жидких и твердых загрязнителей в виде частиц, аэрозолей и тумана.

Параметры

  • Номинальное рабочее давление, 0,7 МПа (7 бар).
  • Максимальное давление, 1,0 МПа, 10 бар  (Возможность исполнения до 16 бар).
  • Температура очищаемого газа*, +2..+75°С.
Модификации
Параметры ФСВ-х-0840 ФСВ-х-1120 ФСВ-х-1400 ФСВ-х-1700 ФСВ-х-2400 ФСВ-х-2800 ФСВ-х-3400
Пропускная способность**,
м3/ч (м3/мин)
840 (14) 1120 (18,7) 1400 (23,3) 1700 (28) 2400 (37,3) 2800 (46,7) 3400 (56)
Присоединение*** (Ду), мм 65 65 80 80 100 100 150
Тип фильтрующего элемента Эх-250 Эх-250 Эх-250 Эх-500 Эх-500 Эх-500 Эх-500
Количество элементов, шт 3 4 5 3 4 5 6
Размеры, мм
А, мм 770 770 835 1050 1050 1080 1100
В, мм 605 605 640 885 885 885 830
С, мм 475 475 558 420 420 480 410
D, мм 335 335 405 335 335 405 405
hmin, мм 260 260 260 510 510 510 510
Масса, кг, не более 59 60 83 70 71 95 103
* Рекомендуемая температура очищаемого воздуха по условиям полноты очистки от масла не выше +25°С.
** Пропускная способность указана для рабочего давления 0,7 МПа и означает количество газа приведенного к температуре +20°С и давлению 0,1 МПа, проходящего через фильтр.
*** Присоединение фланцевое 1-Ду-16 по ГОСТ 12820.

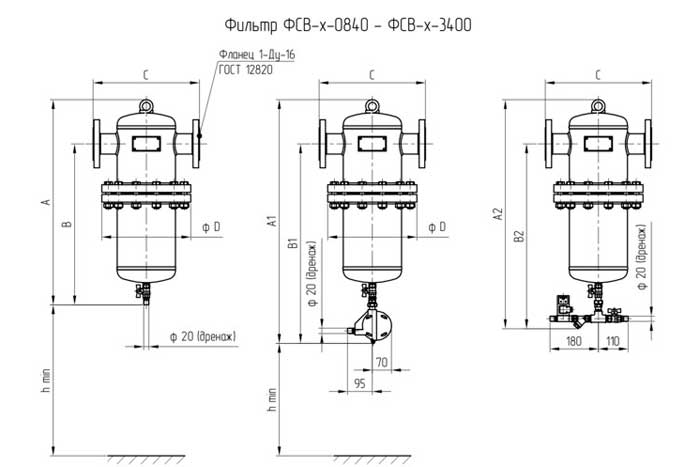

Общий вид фланцевых  фильтров ФСВ-х-0840, ФСВ-х-3400

Рис.1. Общий вид фланцевых фильтров ФСВ-х-0840, ФСВ-х-3
