Фильтр ФСГ RSC-M – специализированное фильтрующее устройство грубой механической очистки перекачиваемой среды. Отличается от аналогов простотой конструкции, легкостью обслуживания, длительным сроком службы, наличием двух ступеней очистки, высоким уровнем фильтрации и большой производительностью. Выпускается в восьми стандартных типоразмерах, различающихся диаметром входных/выходных штуцеров, а также параметрами рабочего давления и производительности. Может выпускаться под заказ по размерам, предоставленным заказчиком.

Назначение пылеуловителей RSC-M

Пылеуловитель ФСГ типа RSC-M обозначены по работе для осуществления первичной механической очистки природного или нефтяного попутного газа и их газовоздушных смесей от твердотельных и жидкостных загрязнений. Устанавливаются преимущественно на нефте- и газоперерабатывающих предприятиях в качестве составной части систем подготовки газа к транспортировке в цистернах или перекачке по трубопроводам.

Устройство и работа

Конструктивно пылеуловители данного типа выполнены в форм-факторе корпуса цилиндрической формы, устанавливаемого строго в вертикальном положении. Фланец входного патрубка расположен на боковой поверхности устройства, фланец выходного патрубка установлен на верхней съемной крышке. Также на корпусе имеются дополнительные технологические патрубки для подключения контролирующих устройств, проведения обслуживания и откачки накопленной в отстойнике влаги. Внутри корпуса располагаются два сепараторных фильтрующих элемента, осуществляющих последовательную ступенчатую очистку перекачиваемого материала.

Фильтр ФСГ марки RSC-М рассчитывается по работе на такие параметры и имеет собственных 8 моделей:

Проведение работы

Фильтр ФГС-200-6,3

Фильтр ФГС-300-6,3

Фильтр ФГС-400-6,3

Фильтр ФГС-500-6,3

Фильтр ФГС-200-8,0

Фильтр ФГС-300-8,0

Фильтр ФГС-400-8,0

Фильтр ФГС-500-8,0

Тип устройства

Фильтр сепараторного типа, двухступенчатый, механический

Режим работы

Постоянный

Диаметр входа/выхода, мм

200,0

300,0

400,0

500,0

200,0

300,0

400,0

500,0

Производительность, нм3/час

114100,0

251600,0

433700,0

684700,0

142600,0

318600,0

895000,0

910100,0

Рабочее давление, МПа

6,3

8,0

Рекомендуемая скорость потока очищаемой смеси, м/с

20,0

Тонкость фильтрации очищаемой смеси на первой ступени очистки, мкм

200,0 – 500,0

Тонкость фильтрации очищаемой смеси на второй ступени очистки, мкм

100,0 – 150,0

Уровень очистки от загрязнений твердотельного характера, %

98,9

Разрешенная температура фильтруемого газа, максимум, °С

+80,0

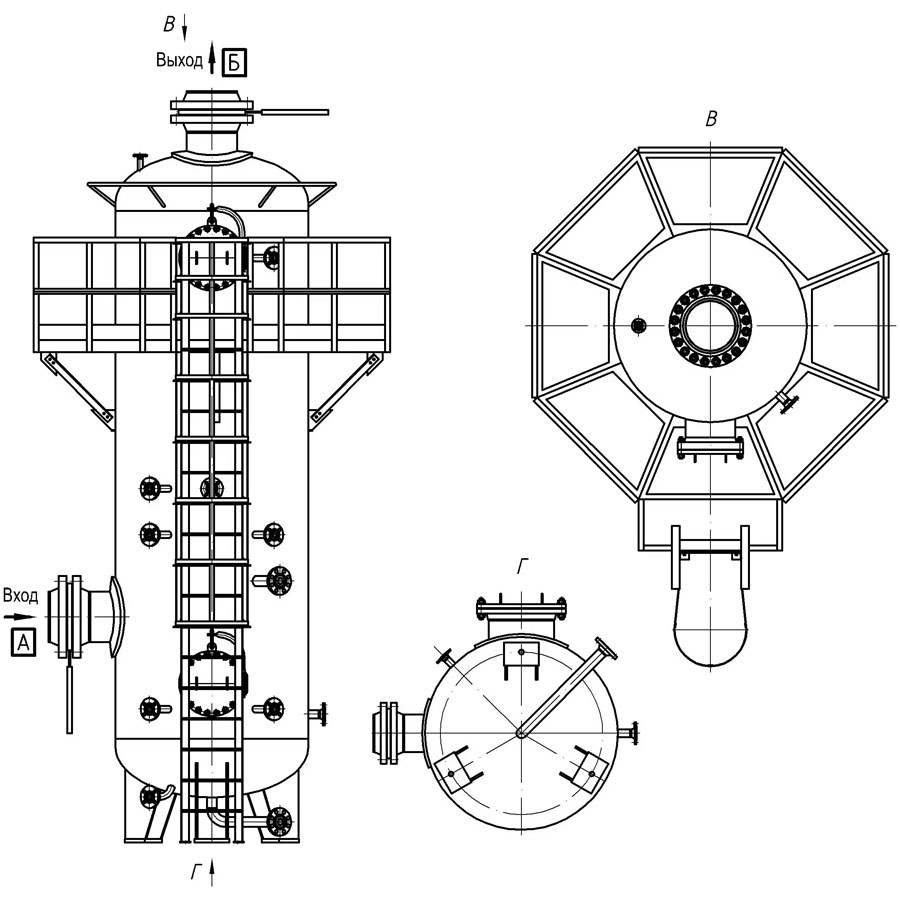

Схема RSC-M

Схематическое отображение пылеуловителя
