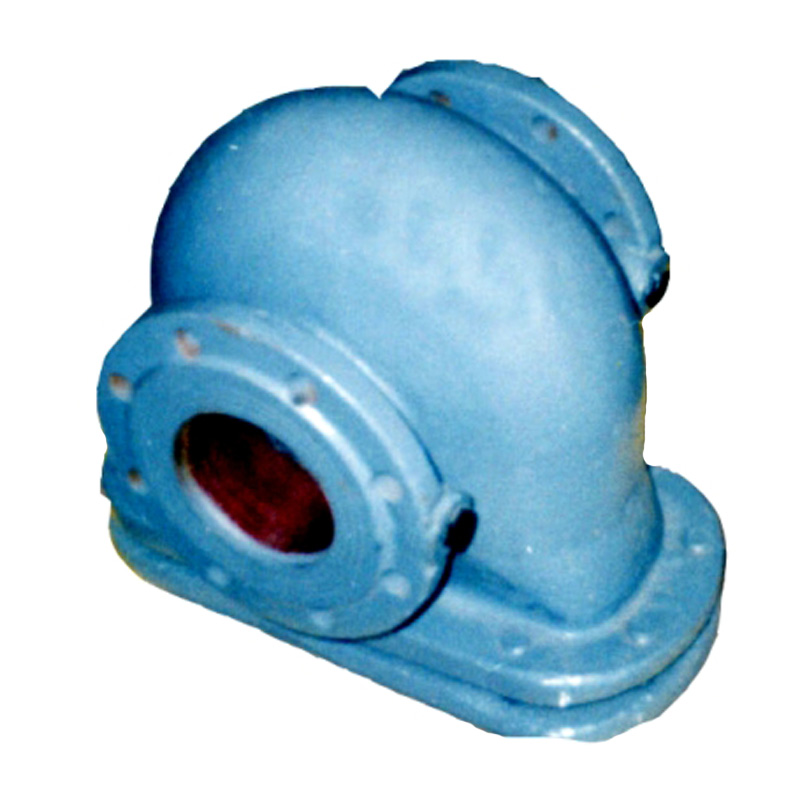

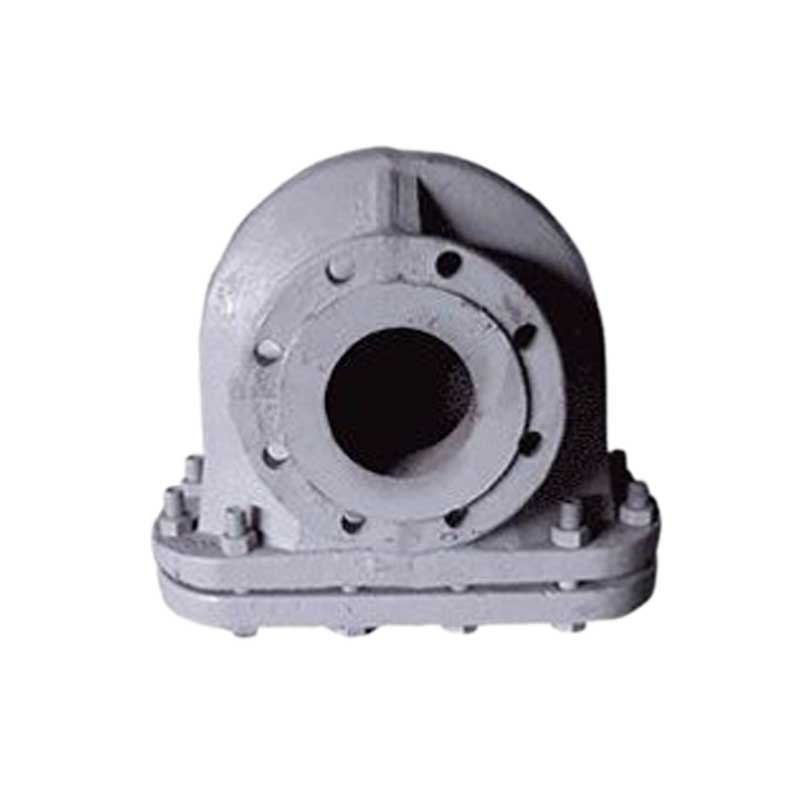

Фильтры газовые ФС, ФВ
Описание
Газовый фильтр сетчатый ФС-25, ФС-32, ФС-40, ФС-50, волосяной ФВ-80, ФВ-100, ФВ-200 - это очистные фильтры для работы с газом по полной очистке от механических примесей.
Назначение фильтров ФС, ФВ
Фильтр ФС-25, ФС-50, ФВ-100, ФВ-200 по рабочим принципам предназначены для установки на трубопроводы с целью постоянной очистки продуктов газа от любых механических добавок: окалины, песка, металлической стружки. ФВ способны очищать от смолянистых примесей. Используются для защиты оборудования установленного на газопроводы.
Конструкция ФС, ФВ
Корпуса фильтров изготавливаются из стали и чугуна. Внутри располагается сменный регенерируемый фильтрующий элемент, который в ФС состоит из металлической сетки, а в ФВ – из конского волоса, пропитанного очень липким висциновым маслом. После промывки (и пропитки в случае с ФВ) фильтрующие элементы снова пригодны к работе.
Характеристики
|
Фильтрующий элемент |
ФС |
металлическая сетка |
|
ФВ |
картридж из конского волоса с пропиткой висциновым маслом |
|
|
Размер отверстия для пропуска продукта |
ФВ |
8, 10, 20 см |
|
ФС |
2,5; 3.2; 4; 5 см |
|
|
Предел рабочего состояния |
1,2 МПа |
|
|
Допустимый перепад давления |
5 кПа |
|
|
Степень фильтрации |
98 % |
|
|
Из чего делается корпусная часть |
Из стали и чугуна в пропорциях |
|
|
Соединение |
фланцевое |
|
|
Температура для комфортной работы |
-30 ÷ +45 ˚С |
|
Модификации
Сетчатые модели фильтров:
- Фильтр ФС-25,
- Фильтр ФС-32,
- Фильтр ФС-40,
- Фильтр ФС-50.
Волосяные модели фильтров:
- Фильтр ФВ-80,
- Фильтр ФВ-100,
- Фильтр ФВ-200.
