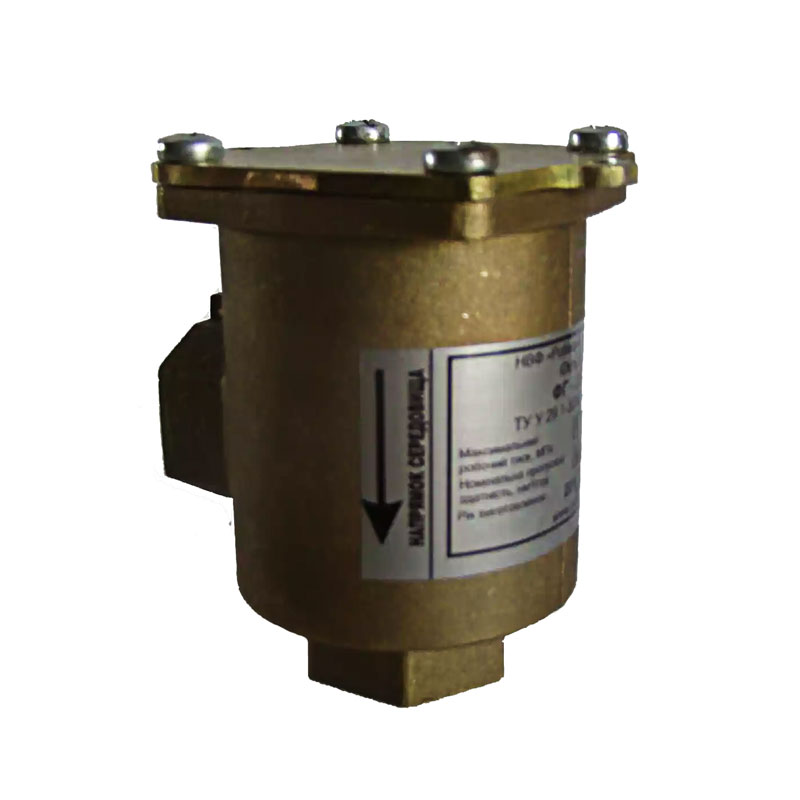

Бытовой фильтр газа типа ФГ делается на две модели Фильтр ФГ-20-0,3/1 и Фильтр ФГ-20-0,3/2, все они используется для защиты газового оборудования низкого давления от содержащихся в природном газе примесей различного характера. Использование фильтра позволяет избежать преждевременного износа и выхода из строя оборудования в целом, а также продлить срок службы его рабочих элементов. Также с помощью фильтра может быть увеличена точность измерения приборов учета расхода газа.

Эксплуатация бытовых фильтров ФГ

Монтаж и установка устройства производится, перед оборудованием, использующим газ, а именно:

  • Средства учета расхода газа.
  • Газовые плиты.
  • Газовое отопительное оборудование.
  • Другое газовое оборудование низкого давления.

Устройство выпускается в двух модификациях, отличающихся расположением входных и выходных присоединительных патрубков:

  • Модификация – 1 – расположение патрубков под -  90о.
  • Модификация – 1 – расположение патрубков под -  180 о.

Таблица основных технических параметров устройства:

Физическое свойство

Фильтр ФГ-20-0,3/1

Фильтр ФГ-20-0,3/2

Фильтр имеет размер условного прохода в мм

20 мм

Размер расчетного давления в среде работы (кПа)

 3,0 кПа

Работая на стандартном давлении максимально фильтр может пропускать за час

6 нм3

Поменять фильтроэлемент надо в случае достижения перепада значения давления

 160 Паскаль

Размер тонкости фильтрации от любого механического загрязнения, влаги или соединений

 50,0 мкм

Показатель эффективности проведения очистки от любых загрязнений, (%)

99,9 процентов

Градус размещения входных патрубков и выходных патрубков

угол 90о

Угол 180о

 Маркировка фильтрующего элемента

фильтроэлемент марка ФТП

 Корпус нашего фильтра работает примерно

20 лет

Рабочая температура (без сбоев)

-30,1 ...+60,1

 Материал корпусной части

  латунь серия ЛЦ 40 СД

латунь серия ЛЦ 40 СД

 Значения габаритов корпуса:

 86 х 67,5 х 59 мм

104 х 78 х 59 мм

Параметры для присоединения

внутреняя резьба размера 3/4" (по классу точности А)

 Масса фильтра

450 грамм

800 грамм
