Фильтр ФСГ серии RSC-M-F – специализированное устройство для обеспечения механической фильтрации рабочей среды. Имеет простую конструкцию, три ступени очистки и большую производительность. Выпускается в восьми модификациях, отличающихся диаметром входных/выходных патрубков, параметрами рабочего давления и показателями производительности. Может выпускаться под заказ в любом типоразмере, требуемом заказчиком.

Назначение фильтров ФГС RSC-M-F

Пылеуловитель ФСГ серии RSC-M-F используются для проведения первичной механической очистки природного или нефтяного попутного газа, а также их газовоздушных смесей от различных твердотельных и жидкостных загрязнений. Устанавливаются преимущественно на комплексах нефте- и газопереработки в качестве составной части установок по подготовке газа к последующей транспортировке в цистернах или перекачке по трубопроводам.

Устройство и работа

Конструктивно пылеуловители типа RSC-M-F выпускаются в форм-факторе корпуса, имеющего цилиндрическую форму и устанавливаемого в вертикальном положении. Входной патрубок устройства смонтирован на боковой поверхности, выходной патрубок выведен на верхнюю крышку. Кроме того, на корпусе устройства установлены дополнительные патрубки технологического назначения для подключения к фильтру различных контролирующих устройств и откачки накопленной в отстойнике жидкости. Внутри корпуса имеются два сепараторных фильтрующих элемента и один сменный фильтрующий элемент, в комплексе осуществляющие последовательную ступенчатую очистку рабочей среды.

Фильтр ФСГ серии RSC-M-F представлено таким рядом

Модификация устройства

Фильтр ФГС-200-6,3

Фильтр ФГС-300-6,3

Фильтр ФГС-400-6,3

Фильтр ФГС-500-6,3

Фильтр ФГС-200-8,0

Фильтр ФГС-300-8,0

Фильтр ФГС-400-8,0

Фильтр ФГС-500-8,0

Тип устройства

Фильтр сепараторного типа, трехступенчатый

Режим работы

Постоянный

Диаметр входа/выхода (типоразмер), мм

200,001

300,001

400,001

500,001

200,001

300,001

400,001

500,001

Производительность, нм3/час

114100,001

251600,001

433700,001

684700,001

142600,001

318600,001

895000,001

910100,001

Рабочее давление, МПа

6,3

8,0

Рекомендуемая скорость потока очищаемой смеси, м/с

20,0

Тонкость фильтрации очищаемой смеси на первой ступени очистки, мкм

200,0 – 500,0

Тонкость фильтрации очищаемой смеси на второй ступени очистки, мкм

100,0 – 150,0

Тонкость фильтрации очищаемой смеси на третьей ступени очистки, мкм

5,0 – 50,0

Уровень очистки от загрязнений твердотельного характера, %

98,9

Разрешенная температура фильтруемого газа, максимум, °С

+80,0

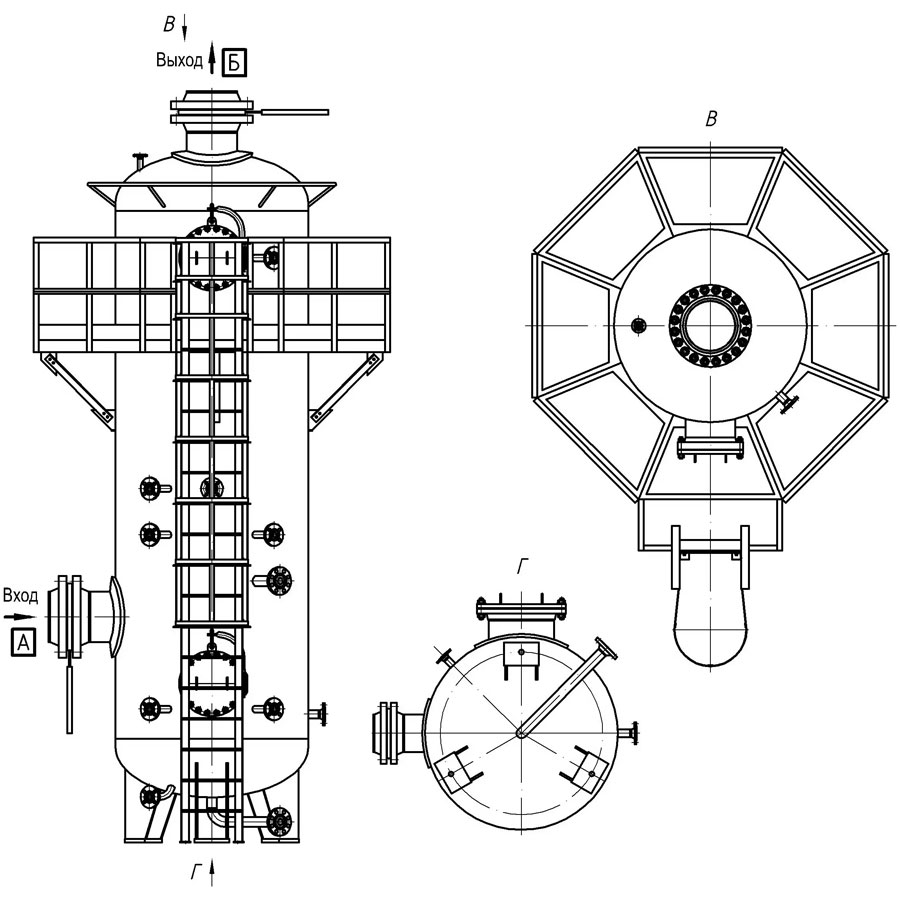

Схема фильтра

Схема пылеуловителя
