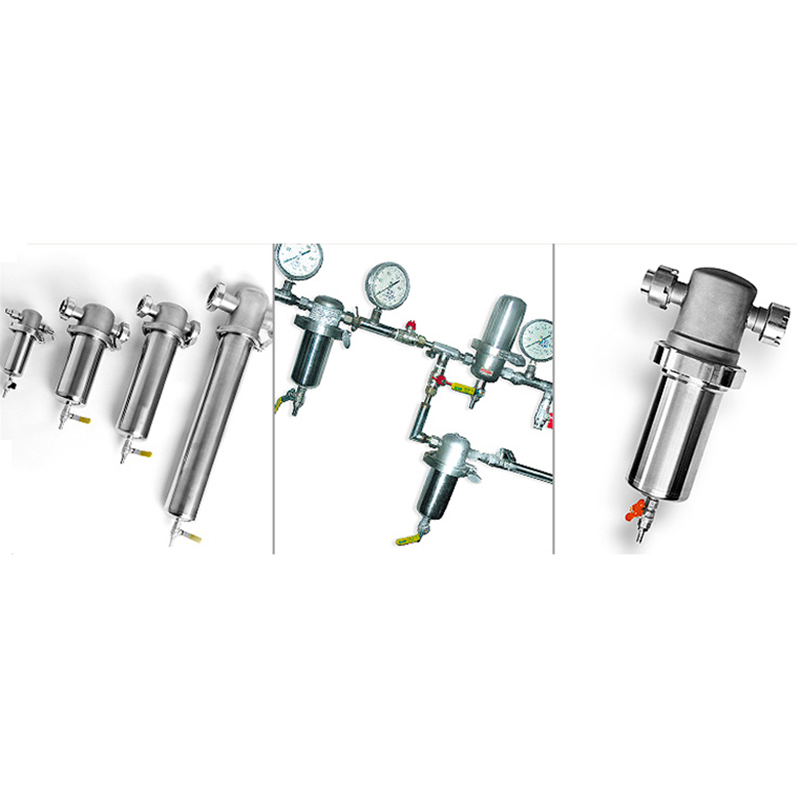

Фильтр ФСВ-М, ФСВ-С

Average: 10 (1 vote)

Фильтр ФСВ-М, ФСВ-С представляет собой стерилизующий фильтр предназначенный для очистки сжатого воздуха и других газов от бактериальных загрязнений (микроорганизмов).

Основные особенности

  • Максимальное рабочее давление корпуса фильтра 1,0 МПа (10 атм.).
  • Фильтрация осуществляется снаружи внутрь фильтрующего элемента.
  • Фильтры комплектуются фильтрующими элементами ЭМ и ЭС.

Конструкция и принцип работы

Размер большинства известных бактерий и других микроорганизмов превышает 0,3 … 0,5 мкм. Стерилизующее действие фильтра основано на том, что он улавливает из воздушного потока все частицы размером крупнее размера пор фильтрующего элемента, т.е. 0,2 мкм для ЭМ и 0,15 мкм для ЭС.

Воздух поступающий на стерилизующую очистку в фильтры для очистки газов ФСВ-М, ФСВ-С должен быть предварительно осушен и очищен ЭТ и (или) ЭА. Периодичность стерилизации (восстановления) фильтрующего элемента устанавливается в соответствии с микробиологическими требованиями к основному производству по результатам анализов проб воздуха.

Фильтрующий элемент ЭМ выполнен из складчатой фторопластовой мембраны, расположенной между слоями нетканного полипропиленового материала и помещенной в решетчатый полипропиленовый каркас.

Материал фильтрующего элемента ЭС – никель.

Фильтрующий элемент

Стерилизация фильтрующих элементов

Срок службы

Гидравлическое не более,

Сопротивление, кПА (кг/см2)

ЭМ

в автоклаве или сушильном шкафу при t = 120°C в течение 2 часов

не менее 50 циклов стерилизации

15 (0,15)

60 (0,6)

ЭС

паром при t = 140°C в течение 40 минут

не менее 150 циклов стерилизации

8 (0,8)

60 (0,6)

Технические характеристики

Модель фильтра

Исполнение корпуса

Производительность м3/мин (м3/час)

Тип фильтра

Присоединение, мм

Масса, кг

Фильтрующий элемент

наименование

количество, шт.

высота, мм

диаметр, мм

ФСВ-М-60

ФСВ-С-60

нерж

1,0 (60)

мембранный(стерил)

стерилизующий

15

2,5

ЭМ-52 125

ЭС-52 125

1

125

52

ФСВ-М-140

ФСВ-С-140

нерж

2,3 (140)

мембранный(стерил)

стерилизующий

32

4,9

ЭМ-125

ЭС-125

1

125

74

ФСВ-М-280

ФСВ-С-280

нерж

4,6 (280)

мембранный(стерил)

стерилизующий

32

5,8

ЭМ-250

ЭС-250

1

250

74

ФСВ-М-560

ФСВ-С-560

нерж

9,3 (560)

мембранный(стерил)

стерилизующий

50

8,5

ЭМ-500

ЭС-500

1

500

74
