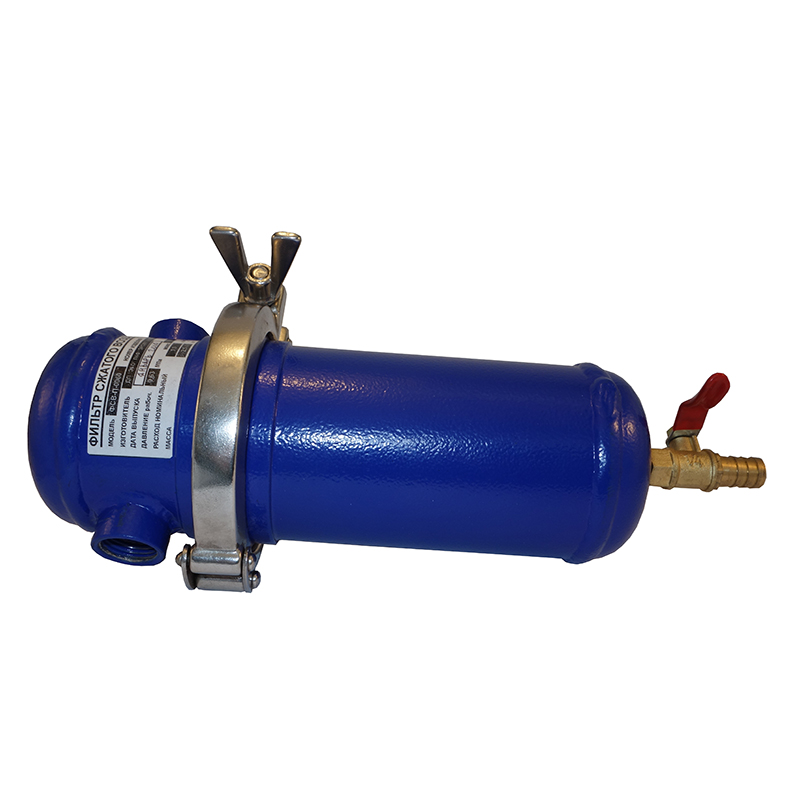

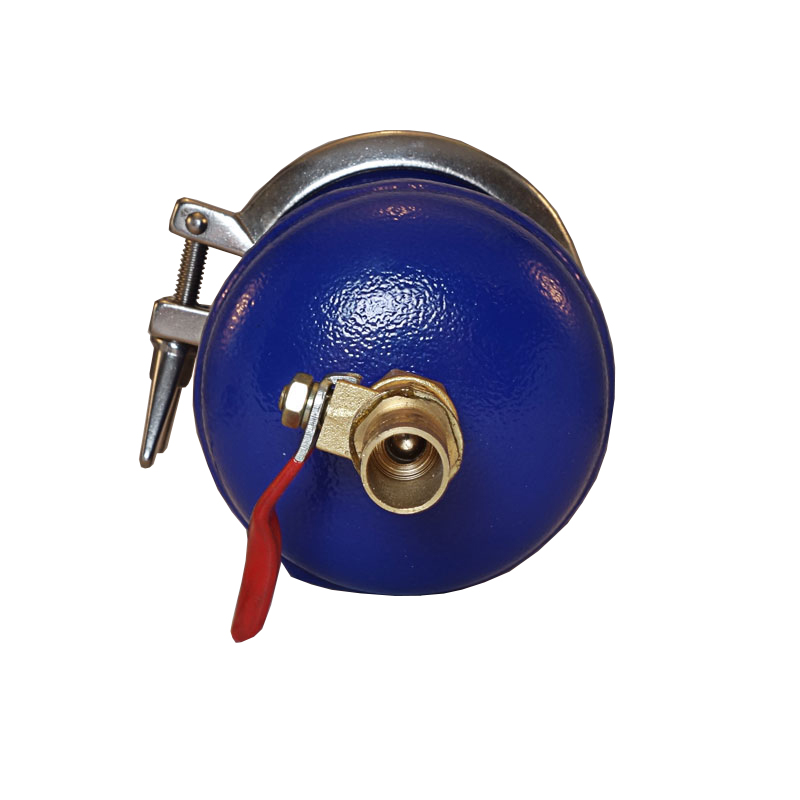

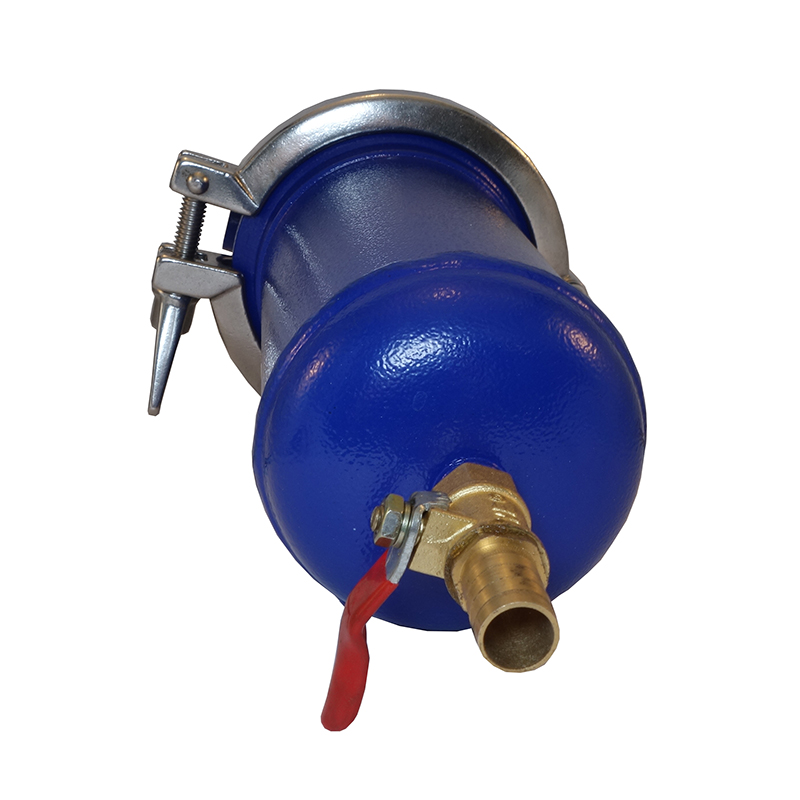

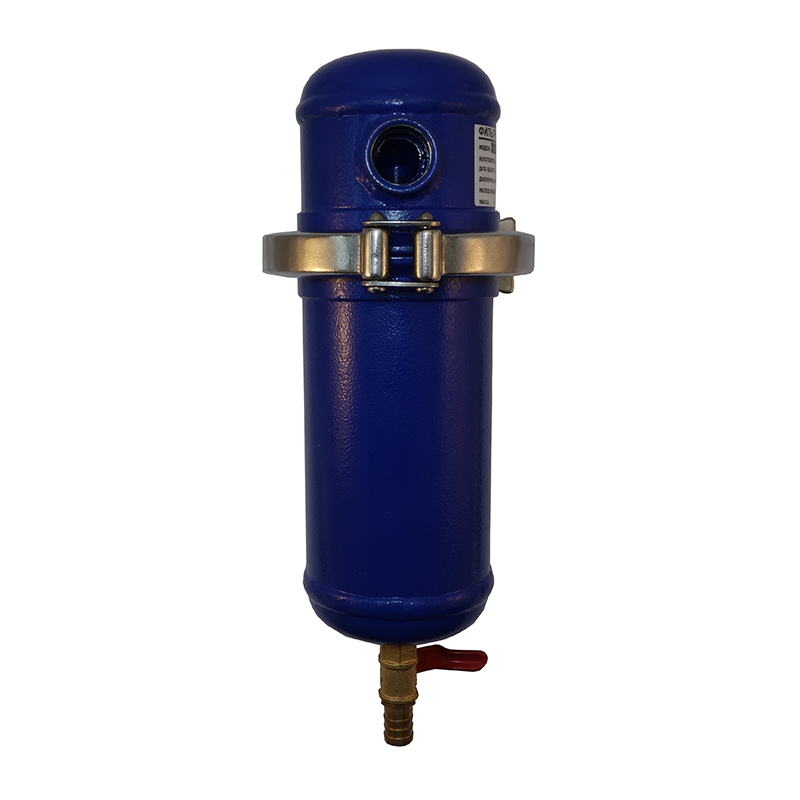

Муфтовые фильтры ФСВ-х-0060, ФСВ-х-0560

Документация:
Паспорт(1.8 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Муфтовые фильтры ФСВ-х-0060 предназначены для очистки потока сжатого воздуха от водомаслянного конденсата в виде пристеночной пленки или ручья, а также твердых и жидких частиц с дисперсностью.

Модификации

  • ФСВ-х-0060,
  • ФСВ-х-0140,
  • ФСВ-х-0280,
  • ФСВ-х-0420,
  • ФСВ-х-0560.

Параметры

  • Номинальное рабочее давление, 0,7 МПа, 7 бар.
  • Максимальное давление, 1,0 МПа, 10 бар (Возможность исполнения до 16 бар).
  • Температура очищаемого газа*, +2..+75°С.
Технические характеристики
Параметры ФСВ-х-0060 ФСВ-х-0140 ФСВ-х-0280 ФСВ-х-0420 ФСВ-х-0560
Пропускная способность**,
м3/ч (м3/мин)
60 (1,0) 140 (2,3) 280 (4,7) 420 (7,0) 560 (9,3)
Присоединения G 1/2" G 1" G 1 1/4" G 1/2" G 2"
Условный проход (Ду), мм 15 25 32 40 50
Тип фильтрующего элемента Эх-52-100 Эх-125 Эх-250 Эх-375 Эх-500
Размеры, мм
А, мм 295 380 520 765 855
В, мм 250 320 450 695
С, мм 100 140 140 196 196
D, мм 132 160 160 160 160
hmin, мм 110 135 260 380 510
Масса, кг, не более 2,2 4,2 5,9 8,5 9,2

* Рекомендуемая температура очищаемого воздуха по условиям полноты очистки от масла не выше +25°C.

** Пропускная способность указана для рабочего давления 0,7 МПа и означает количество газа приведенного к температуре +20°C и давлению 0,1 МПа, проходящего через фильтр.

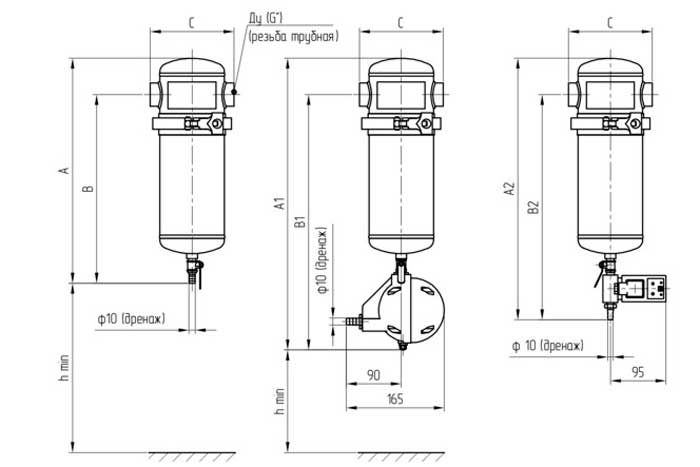

Схематическое изображение муфтовых фильтров ФСВ-х-0060, ФСВ-х-0560

Рис.1. Схематическое изображение муфтовых фильтров ФСВ-х-0060, ФСВ-х-056
