Фильтр ФВ-6-02

No votes yet
Документация:

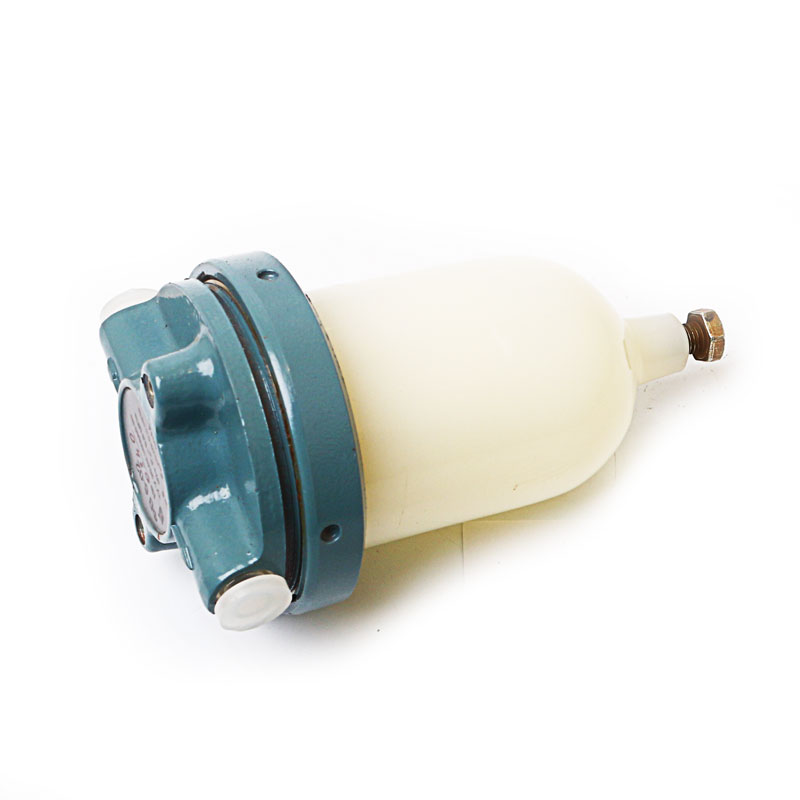

Фильтр воздуха ФВ-6-02 относится к серии устройств, используемых для очистки воздуха, поступающего к воздушной системе пневматических устройств, установленных на различном технологическом оборудовании. Благодаря этому типу фильтрующей системы осуществляется конечная очистка воздушных потоков от масляных и механических примесей, которые могут остаться после этапа грубой очистки. Данный фильтр имеет более новую модификацию - фильтр ФВ-6-03

Область применения фильтра ФВ-6-02

Фильтры этого типа нашли свое применение в разных промышленных областях, среди которых такие, как:

  • Нефтеперерабатывающая;
  • Химическая;
  • Пищевая;
  • Машиностроительная;
  • Сельскохозяйственная и пр.

Принцип функционирования

Очистка воздушных потоков, которые производит фильтр ФВ-6-02 реализована в два этапа. На первом этапе происходит предварительное выделение из потока воздуха механических примесей и конденсата, которые оседают в отстойнике фильтра.

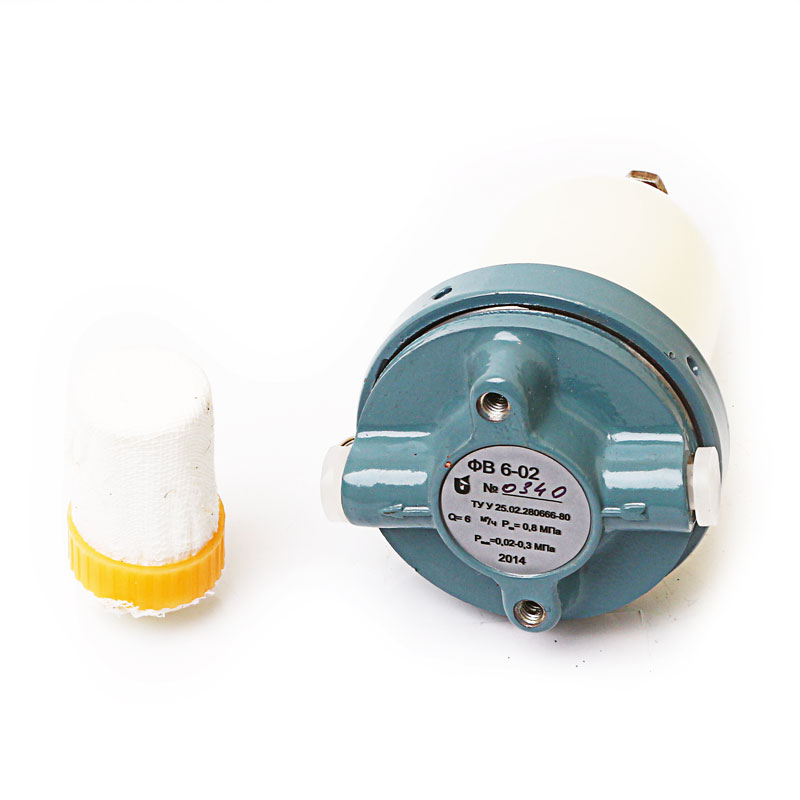

На следующей стадии происходит окончательная очистка воздуха посредством прохождения воздушного потока через патрон с фильтрующим элементом из материала, обеспечивающего тонкость очистки на уровне 5 мкм.

В процессе очистки воздушных потоков с помощью этого фильтра чистота воздуха на выходе должен отвечать классу не ниже 1, при условии, что на входе был воздух класса 5.

Эксплуатационные условия

Предложенные фильтрующие узлы могут применяться для питания чистым воздухом как одного устройства, так и двух сразу. По климатическому исполнению они относятся к классу "У" и категории 3. Температура воздушной среды, в которой могут работать фильтры, должна находиться в пределах от -500С до +600С. Показатель относительной влажности воздуха не может превышать 80%.

Рабочее положение фильтра на трубопроводе вертикальное с углом отклонения в пределах ±20. Монтаж фильтра происходит таким рабочим циклом, по которому направление у стрелки, которая находится на корпуса фильтра, полностью совпадало с выбранным направлением рабочего движения воздуха в системе. По мере накопление примесей в отстойнике фильтра его следует продувать через специальный продувочный винт.

Параметр

Значение

Максимально допустимый расход воздуха:

6 м³/ч

Величина давления на входе в фильтр:

максимальное давление:

Размер 0,8 МПа

минимальное давление:

Размер 0,3 МПа

Показатель очистки воздушного потока при наработке фильтрующего элемента не менее 4500 часов:

99,96%

Величина падения давления в системе фильтра при минимальном давлении на входном отверстии и при максимальном размере расхода:

не более 20 кПа

Габаритные параметры:

не более Ø78х140 мм

Вес фильтра:

0,5 кг
