Газовый фильтр ФГ
Описание
Фильтры газовые ФГ-50, ФГ-100 - это элементы фильтрации газовой установки, обеспечивающие эффективную очистку газа от присутствующих в нем твердых частиц, пыли, смолистых веществ. Благодаря качественной очистке газа сохраняется герметичность запорной арматуры, увеличивается межремонтный период газового оборудования.
Область применения фильтров ФГ-50, ФГ-100
Устройства серии ФГ используются для комплектации систем газоснабжения с целью очистки природного газа и иных неагрессивных газовых смесей от механических примесей. Температурный режим среды, при котором может происходить фильтрация должен отвечать интервалу значений от -30ºС до +55ºС.
Особенности ФГ-50, ФГ-100
Фильтры ФГ, в зависимости от величины диаметра условного прохода, могут производиться в двух исполнениях фильтр ФГ50 и ФГ100. Оба варианта обеспечивают фильтрацию газовых потоков на уровне 98%.

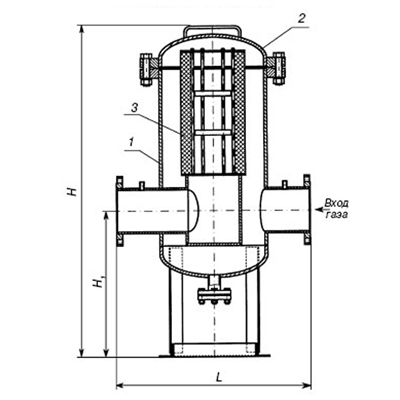

Рис.1 - Схема габаритная газового фильтра ФГ-50, ФГ-100
Характеристики
|
Характеристика / исполнение: |
Фильтр газа ФГ--50 |
Фильтр газа ФГ-100 |
|
Величина диаметра условного пропуска газа: |
50 мм |
100 мм |
|
Значение рабочего давления: |
до 1,2 МПа |
|
|
Значение пробного давления: |
1,8 МПа |
|
|
Величина пропускной способности при величине давления 1,2 МПа: |
15∙103 м3/час |
20∙103 м3/час |
|
Предельно допустимый перепад давлений на фильтре: |
104 Па |
|
|
Показатель фильтрации: |
98% |
|
|
Тип соединения: |
фланцевое |
|
|
Величина габаритных размеров: |
650х500х600 мм |
850х580х1310 мм |
|
Вес устройства: |
45 кг |
190 кг |
Модификации

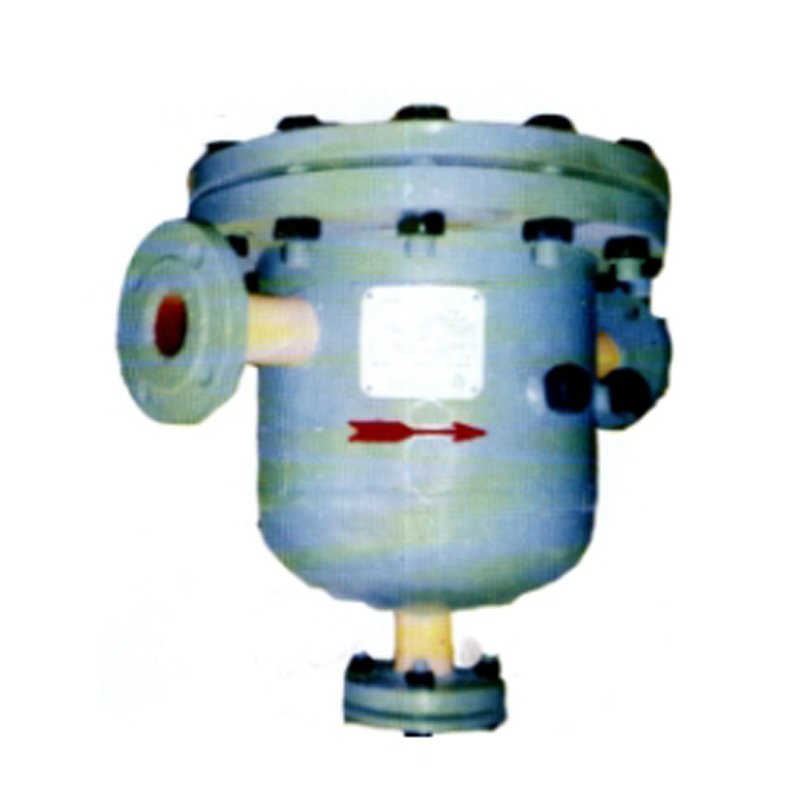

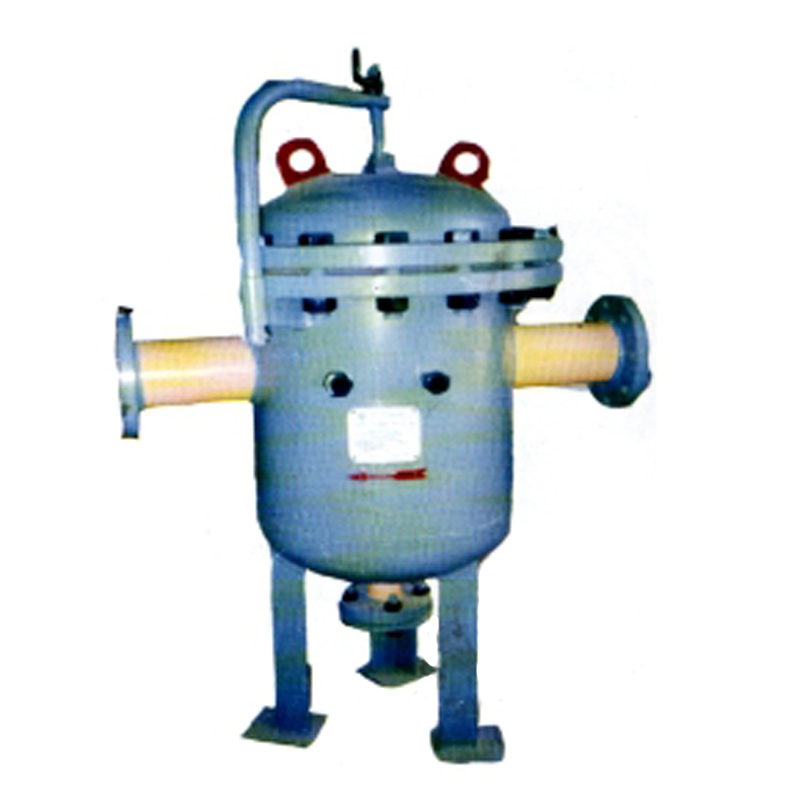

- ФГ-50,
- ФГ-100.
