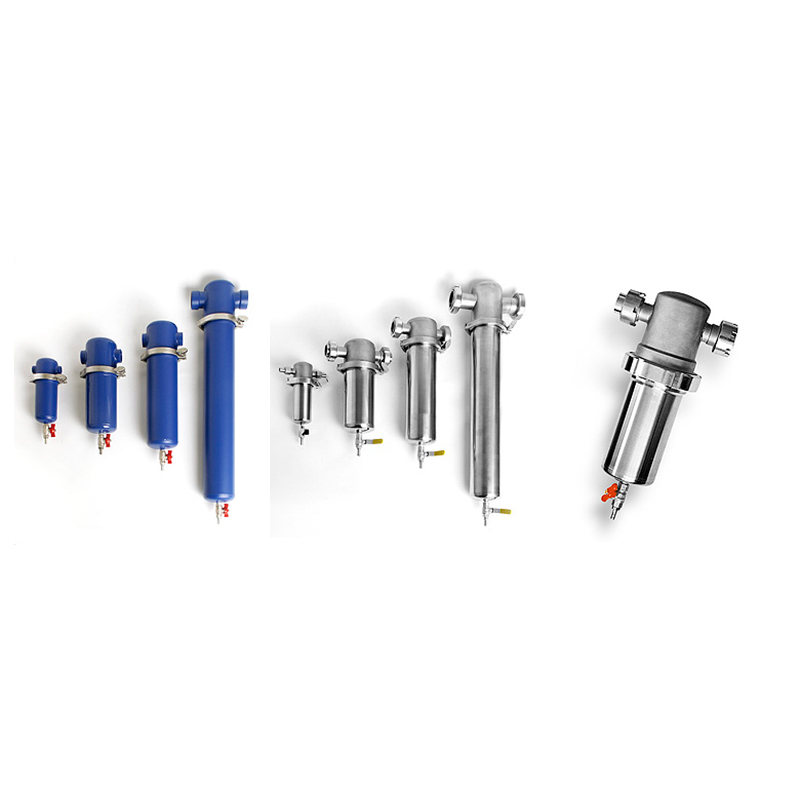

Фильтр ФСВ-А
Описание
Фильтр ФСВ-А представляет собой адсорбционный фильтр для очистки сжатого воздуха, углекислоты и других газов от газообразных примесей (углеводороды, диоксиды углерода, запахи, пары компрессорного масла и др.).
Основные особенности
Максимальное рабочее давление корпуса фильтра 1,0 МПа (10 атм.), а при специальном исполнении 1,6 МПа (16 атм.).
Фильтры для очистки газов ФСВ-А комплектуются фильтрующими элементами ЭА. В качестве адсорбента в фильтрующих элементах используется активированный уголь. Фильтрация осуществляется изнутри наружу фильтрующего элемента.
Адсорбционные фильтры могут быть использованы, также для получения сжатого воздуха очень высокой чистоты с содержанием масла в паровой фазе 0,005 … 0,008 мг/м3. Срок службы фильтрующих элементов ЭА зависит от температуры сжатого воздуха и ориентировочно составляет 1000 рабочих часов при t = 20°C (при работе в комплекте с ЭТ).
Гидравлическое сопротивление, не более, кПа (кг/см2): начальное – 6 (0,06), максимально допустимое – 15 (0,15).
Характеристики
|
Модель фильтра |
Исполнение корпуса |
Производительность, м3/мин (м3/ч) |
Тип фильтра |
Присоединение, мм |
Масса, кг |
Фильтрующий элемент |
|||
|
наименование |
количество, шт. |
высота, мм |
диаметр, мм |
||||||
|
ФСВ-А-60 |
обыкн/нерж |
1,0 (60) |
адсорбционный |
15 |
3,5/2,0 |
ЭА-52-125 |
1 |
125 |
52 |
|
ФСВ-А-140 |
обыкн/нерж |
2,3 (140) |
адсорбционный |
25/32 |
6,5/5,7 |
ЭА-125 |
1 |
125 |
74 |
|
ФСВ-А-280 |
обыкн/нерж |
4,6 (280) |
адсорбционный |
25/32 |
7,8/6,5 |
ЭА-250 |
1 |
250 |
74 |
|
ФСВ-А-560 |
обыкн/нерж |
9,3 (560) |
адсорбционный |
50 |
10,7/9,3 |
ЭА-250 |
2 |
500 |
74 |
|
ФСВ-А-840 |
обыкн |
14,0 (840) |
адсорбционный |
65 |
60 |
ЭА-250 |
3 |
250 |
74 |
|
ФСВ-А-1120 |
обыкн |
18,7 (1120) |
адсорбционный |
65 |
65 |
ЭА-250 |
4 |
250 |
74 |
|
ФСВ-А-1400 |
обыкн |
23,3 (1400) |
адсорбционный |
80 |
100 |
ЭА-250 |
5 |
250 |
74 |
|
ФСВ-А-1700 |
обыкн/нерж |
28,0 (1700) |
адсорбционный |
80 |
83/43 |
ЭА-250 |
6 |
500 |
74 |
