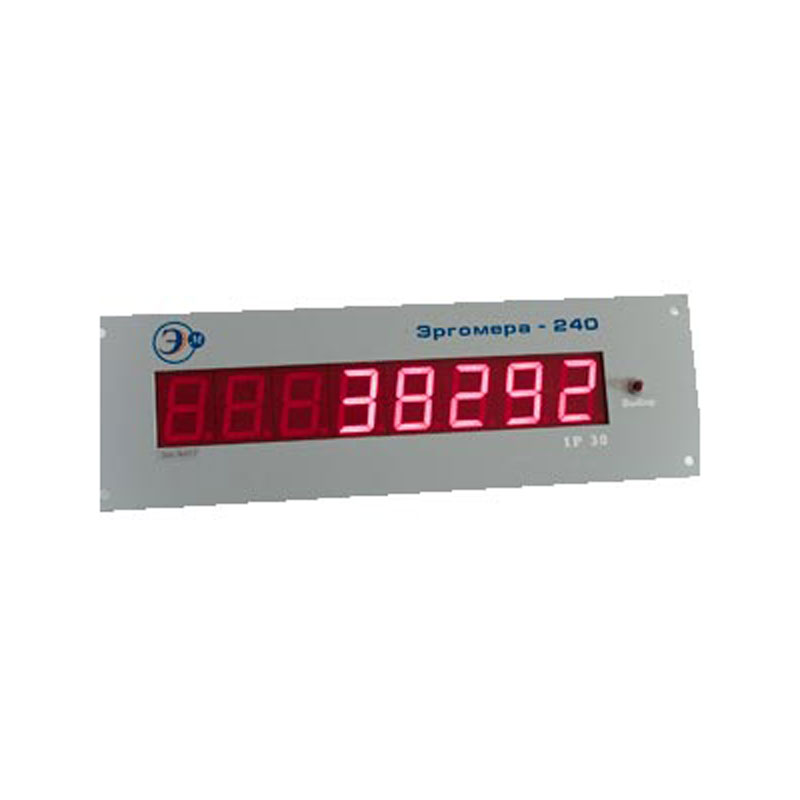

Модуль индикации «Эргомера-240» представляет собой компактное устройство размером 375х117х80 мм, которое отображает в удаленном режиме получаемые параметры измерений и расчетов от приборов:

  • Вычислителя Эргомера - 126;
  • Ультразвукового расходомера Эргомера – 125.

Устройство отображает полученные параметры при помощи интерфейса RS-485. Компактные габариты и небольшой вес девайса 1,5 кг позволяют легко производить измерения на расстоянии от индикатора до измерительного прибора до 1500 м.

Назначение:

Основным назначением модуля «Эргомера-240» является удаленный просмотр и индикация необходимых параметров:

  • Температур;
  • Общего расхода;
  • Уровня давления.

Девайс способен обеспечить индикацию накопленных величин, параметров:

  • Энергии;
  • Объема;
  • Других параметров.

Устройство и работа:

Модуль комплектуется следующими частями:

  1. Платой индикации предназначена для управления прибором в целом;
  2. Платой интерфейса способна преобразовывать сигналы, которые поступают от процессора, расположенном на плате индикации;
  3. Платой питания поддерживает стабильный уровень напряжения в пределах 220+22 В, частотой 50 Гц. Опасным фактором при работе с модулем удаленной индикации может стать переменный уровень напряжения. Конструкция соответствует безопасности по требованиям ГОСТа;
  4. Защитным корпусом, стальной оболочкой девайса, способной обеспечивать уровень защиты IP30.

Работа с модулем «Эргомера-240» осуществляется в режиме индикации, при этом нажатием кнопки «Ввод» можно легко обнулить показания объема или текущего расхода.

Гарантии:

Гарантийные сроки службы прибора составляют 18 месяцев, начиная с момента эксплуатации. Гарантийные сроки хранения составляют 6 месяцев с дня отгрузки покупателю.

Гарантии прекращаются в досрочном порядке в случае несоответствующих условий применения устройства, в агрессивных средах и при наличии механических повреждений.

Расстояние от измерительного прибора до индикатора

не более

1500 м

Потребляемая мощность, не более

5 ВА

Длина кабеля выносной кнопки управления, не более

50 м

Скорость обмена, бод.

2400, 9600, 19200, 38400

Тип интерфейса

RS-485

Количество отображаемых символов

8

Размер отображаемых символов

38х22 мм

Цвета отображения

красный, зеленый

Средний срок службы, год

8

Режим работы

непpеpывный, кpуглосуточный

Масса

1,5 кг

Габаритные размеры

375х117х80 мм

Напряжение питания

~220+22 В, 50 Гц

Модуль индикации

1

Руководство по эксплуатации

1

Формуляр

1
