Эргомера 126.09

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

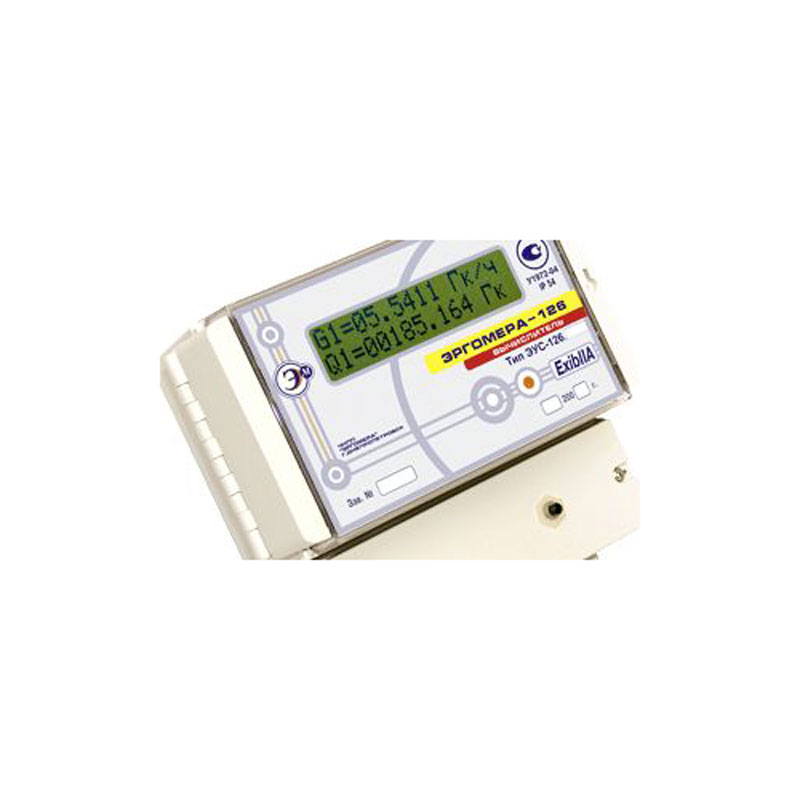

Эргомера – 126.09 представляет собой микропроцессорный программируемый контроллер, который предназначен для сбора измерений, в соответствии с технологическими задачами заказчика. Конструкция устройства обладает 3-уровневой изоляцией между входами и цепью питания. Девайс состоит из основных элементов:

  • Микроконтроллера для сбора параметров с первичных преобразователей и отображения информации на ЖКИ;
  • Жидкокристаллического индикатора с подсветкой, с высококонтрастным отображением;
  • Элементов искрозащиты;
  • Прием-передатчика и устройства для гальванической развязки между интерфейсами;
  • Источником питания, позволяющим работать при разном уровне напряжений.

Основное назначение этой модели Эргомера позволяет осуществлять в автономном режиме:

  • Непрерывные измерения;
  • Регистрацию и допусковой контроль;
  • Хранение в архивах сигналов от основных устройств – преобразователей температур, давления и других параметров;
  • Защиту от доступа уникальным кодом;
  • Сигнализацию о превышении параметров пределов допуска;
  • Учет времени работы и простоя.

Назначение:

Контроллер «Эргомера – 126.09» с программным обеспечением предназначается для комплексного и автономного использования в системах АСУТП, применяющихся в энергетике, металлургии, нефтехимической и химической промышленности, строительстве и других сферах народного хозяйства.

Устройство способно отображать одновременно до 8 входных параметров температуры, давления, уровня, расхода, токовых сигналов или импульсных, которые можно отслеживать на встроенном ЖКИ индикаторе, оснащенного подсветкой.

Контроллер марки «Эргомера – 126.09» предназначен также для технологической сигнализации с выявлением опасных зон превышения или занижения параметров, с возможностью подключения внешней сигнализации. Устройством сохраняются результаты не только измерений, но и происходящих нештатных ситуаций. Девайсом осуществляется передача результатов измерений, текущем состоянии каналов и архивных данных по интерфейсу RS-232/ RS-485.

Устройство и работа:

Контроллер «Эргомера – 126.09» оснащен встроенным источником питания и может устанавливаться вне взрывоопасных зон. При эксплуатации прибора параметры конфигурации сохраняются в памяти и после прерывания питания контроллер способен возобновить выполнение технологических задач.

Корпус устройства предназначен для настенного монтажа и отличается уровнем защиты IP54. Пластмассовый усиленный корпус содержит фронтальный блок передней панели с клавиатурой, а также внешний блок дискретных портов для подключения входных и выходных цепей. Основные элементы контроллера находятся на платах.

Гарантии:

Гарантийный срок – 12 месяцев, срок службы контроллера 10 лет.

Характеристики

Количество аналоговых входов

8

Период измерений

0,1 с

Количество импульсных входов

16

Число дискретных (импульсных) выходов

16

Конфигурация сети

многоточечная

Число приемопередатчиков

32 на одном сегменте

Максимальная длина связи в пределах одного сегмента

1200 м

Скорость обмена

от 1200 до 38400 бит/с

Вид кабеля

Экранированная витая пара

Период опроса измерительных преобразователей

1 с

Электропитание

220 В ± 30 %,(50 ± 1) Гц

Мощность

≤ 15 ВА

Температура окружающей среды

+1 до +55°С

Температура хранения

- 40 до +70°С

Габаритные размеры

194х103х188 мм

Вес

2,5 кг

Комплектация

Микропроцессорный программируемый контроллер

1

Документация по эксплуатации

1

Паспорт

1

Упаковка

1
