Эргомера 127

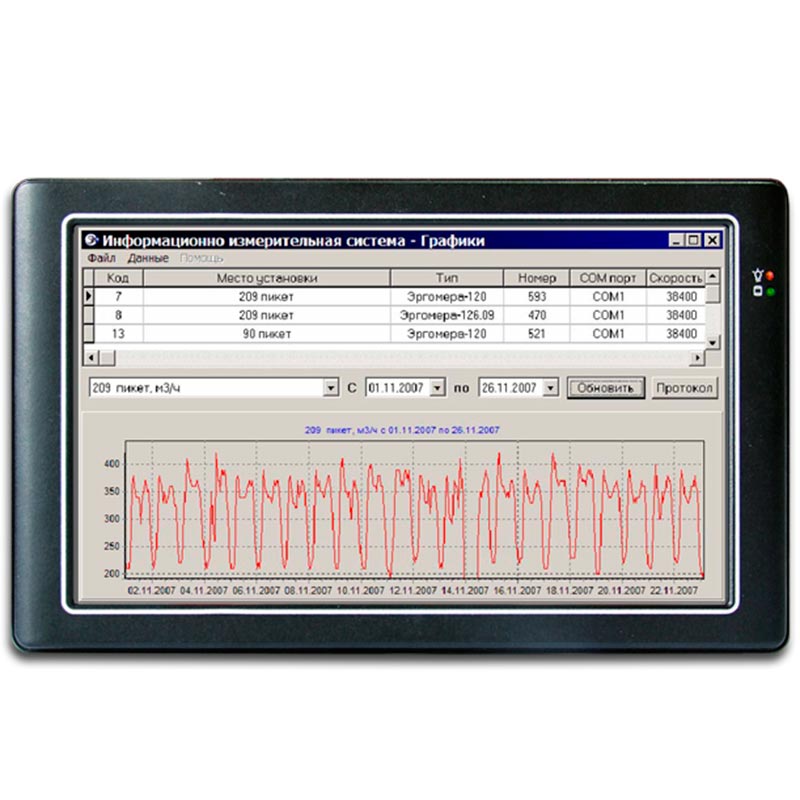

Визуализатор модели «Эргомера - 127» представляет собой функциональное устройство, способное отображать как текущие значения и величины замеров, так и из архивных данных по контролю и учету энергоресурсов от измерительных устройств, которые производятся компанией «ЭргоМера». Прибор комплектуется микропроцессором и программным обеспечением, которое может адаптироваться под нужды конкретного предприятия.

Просмотр необходимой информации от ультразвукового расходомера модели «Эргомера – 125», вычислителя «Эргомера – 126» может проводиться одновременно при помощи 3 приборов с выбранными параметрами. При этом легко прослеживается динамика и отображаются данные суточных или за другой период архивов, заданных пользователем.

Почасовые архивы можно анализировать в разрезе рабочих смен и отображать результаты текущих и архивных параметров в виде консолидируемых таблиц или графиков. Визуализатор предусматривает подключение до 32 устройств, которые обладают отдельным сетевым адресом. Функции индикатора осуществляются при помощи управляющих кнопок.

Индикатор «Эргомера - 127» блочного типа включает в себя:

  • Оболочку из ударопрочного пластмассового корпуса, оснащенного прозрачной передней панелью, гермовводами;
  • Фронтальный блок с функциональными элементами и клавиатурой;
  • Внешний блок, оснащенный выносной клавиатурой.

Назначение:

Индикатор «Эргомера - 127» используется в АСУТП в сфере энергетики, металлургии, машиностроении, нефтехимической и других отраслях экономики. Девайс предназначен для отображения текущих и архивных величин преобразователей «Эргомера – 125», «Эргомера – 126» в виде сводных таблиц или графика. Конструкция устройства предусматривает активацию до 8 основных параметров, отображение которых может производиться как в виде таблицы, так и графика. При этом определяется динамика показателей по отношению к параметру, ранее зафиксированного устройством по команде оператора.

Устройства и работа:

Конструкция индикатора «Эргомера - 127» включает в себя основные части:

  1. Микроконтроллер, который является центральным модулем управления;
  2. Жидкокристаллический индикатор с высококонтрастным разрешением и подсветкой;
  3. Устройство для гальванической развязки между интерфейсами;
  4. Прием-передатчик, для преобразования сигналов в дифференциальный сигнал интерфейса;
  5. Источник питания для функциональности прибора при разном уровне напряжения.

Гарантии:

Гарантийный срок устройства составляет 12 месяцев. Гарантии также распространяются на визуализаторы, которые установлены представителями, имеющими разрешение изготовителя.

Максимальная длина L линии связи

  1200 м

Скорость обмена

1200, 2400, 4800, 9600, 19200, 38400 бит/с

Скорость обмена/длина линии связи

2400 бит/с – 1200 м, 38400 бит/с – 120 м

Электропитание

220 В ± 30 %, (50 ± 1) Гц

Потребляемая мощность

≤ 15 ВА

Уровень рабочих температур

+1°С до +55°С

Габаритные размеры

250х150х200 мм

Вес устройства

  2,5 кг

Корпус устройства обладает уровнем защиты IP54.

Индикатор многоканальный микропроцессорный

1

Паспорт прибора

1

Руководство по эксплуатации

1

Упаковка

1
