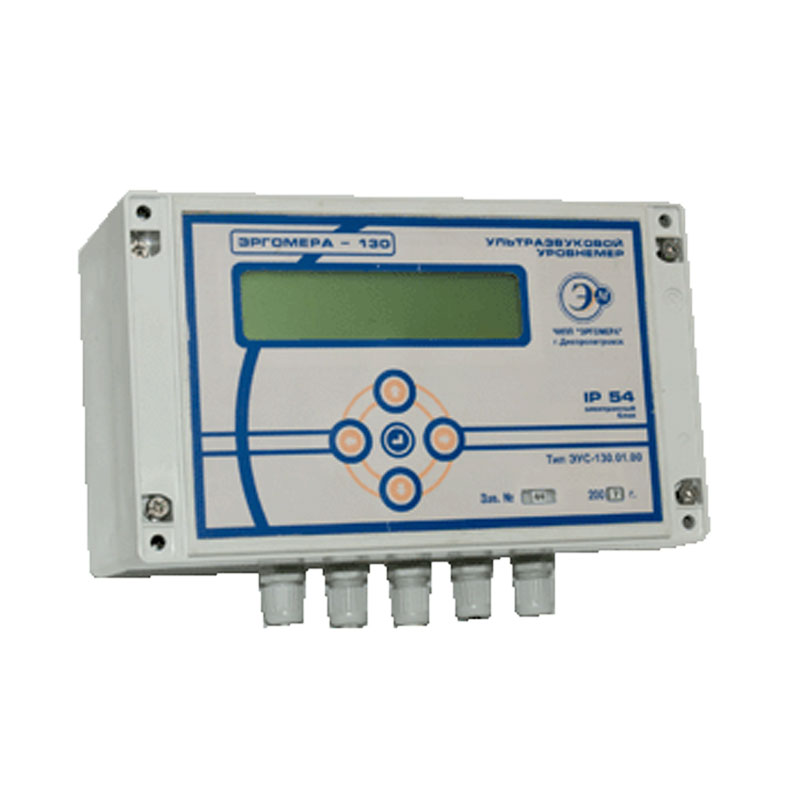

Ультразвуковой уровнемер «Эргомера - 130» представляет собой устройство, позволяющее в дистанционном режиме осуществлять бесконтактное автоматическое измерение уровня жидкости в емкостях, которые сообщаются с атмосферой. Прибор обеспечивает коммутации цепей сигнализации в случае аварийного уровня жидкой среды. Конструкция уровнемера выполнена в виде стационарного устройства, способного:

  • Реализовать временно-импульсную технологию измерения уровня;
  • Обеспечить максимально точные, без влияния дрейфа замеры;
  • Передачу и прием ультразвукового сигнала при каждом этапе измерений.

Уровнемер «Эргомера - 130» оснащен строенным микропроцессором, способным рассчитать уровень среды на основании времени прохождения ультразвука от датчика до поверхности жидкости и обратно. Технические решения позволяют сводить к минимуму влияние внешних факторов, способных воздействовать на стабильность и достоверность измерений. Оснащение девайса предусматривает временную и частотную фильтрацию принимаемых сигналов, использование статистических методов анализа и обработки информации.

Назначение:

Бесконтактные замеры уровня жидких сред с обеспечением максимально точных измерений уровнемера позволяет проводить качественный анализ и обработку информации с применением статистических методов.  Измерения уровня жидкости удаленным бесконтактным способом осуществляется в беспрерывном режиме независимо от влияния тумана, испарений, пыли, перепадов температур и влажности. Уровнемер встраивается в автоматизированные системы управления разного назначения и количества каналов.

Устройство и работа:

Наличие микропроцессора позволяет встроить уровнемер «Эргомера - 130» в схему многоканальных многоуровневых автоматизированных систем управления. Работа по измерению уровня происходит в дистанционном режиме. Девайс не контактирует с поверхностью исследуемой жидкости и не создает помех для потока.

Принцип действия уровнемера основывается на акустической локации границы воздух-жидкость и время распространения ультразвука до поверхности и обратно. Специальный алгоритм работы обеспечивает непрерывное измерение в автоматическом режиме. Электронный блок девайса оснащен модулем управления, блоком индикации, клавиатурой, узлом стабилизации амплитуды передаваемого сигнала, блоком для приема и обработки отраженного сигнала.

Гарантии:

Гарантийные сроки службы уровнемера «Эргомера - 130» – 18 месяцев с момента ввода в эксплуатацию, предусматриваются и гарантийные сроки хранения после отгрузки, которые составляют 6 месяцев.



Расстояние L до поверхности жидкости

От 0,6 до 10 м

Предел измерений составляет

От 0,7 до 9,5 м

Уровень температур

-30°С +50°С

Давления

84 – 106,7 кПа

влажности

До 95 %

Поверхность жидкости

Без возмущений

Степень защиты электронного блока

IP47

Защита датчика уровня

IP67

Питание от сети переменного тока напряжением

(220±22) В

частотой

50 Гц

Потребляемая мощность устройства

10 В

Габаритные размеры:



     Датчика уровня

260х250х250 мм

     Электронного блока

150х125х60 мм

     Блока питания

90х75х45 мм

Вес уровнемера без кабелей и датчика

10 кг

Средняя наработка

5000 ч

Датчик уровня с термопреобразователем сопротивления

1

Блок питания

1

Электронный блок

1

Сетевой кабель

1

Кабель для подключения устройства к электронному блоку (под заказ)

2

Под заказ

Кабель для подключения уровнемера к компьютеру

Под заказ

Программное обеспечение для сбора замеров на персональный компьютер

Под заказ

Устройство для осуществления переноса архивов

Под заказ

Паспорт

1

Упаковка

1
