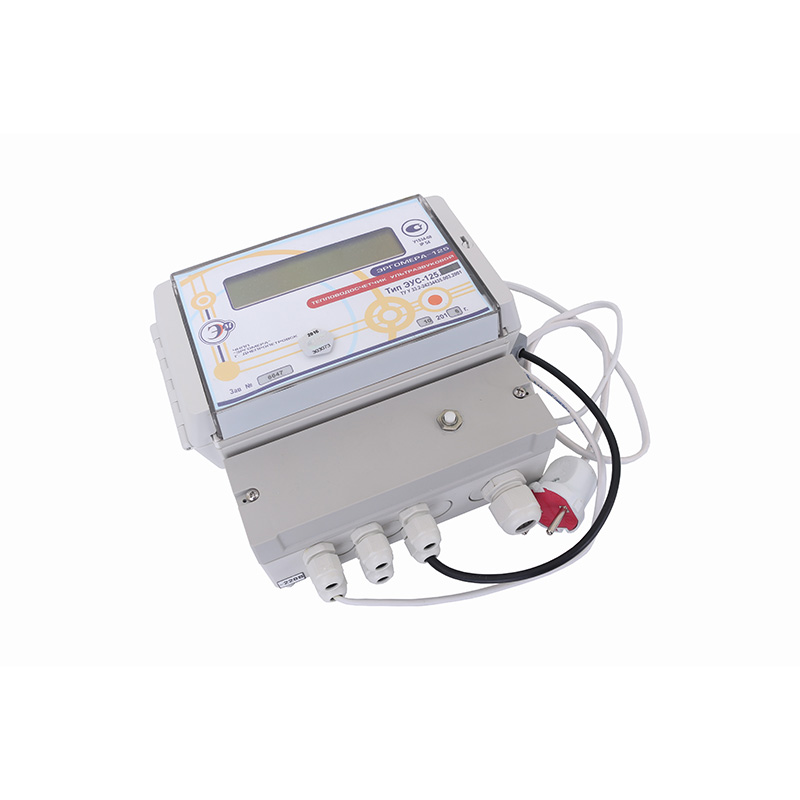

Эргомера 125.АВ

Тепловодосчетчик ультразвуковой Эргомера – 125.АВ для работы в автоматизированных системах измерения может обеспечивать дистанционное (до 500 метров) измерение технологических параметров контролируемой среды. Данные измерительные устройства не создают дополнительного сопротивления жидкости на измеряемом участке. Он удобен в эксплуатации благодаря возможности замены датчиков без разгерметизации трубопровода.

Назначение

Тепловодосчетчики применяются в производственных и жилищных сетях для технологического и коммерческого учета тепловой энергии, измерения тепловой мощности, количества теплоты, а также температуры и избыточного давления жидкости. Устройство счетчика Эргомера – 125.АВ обеспечивает индикацию контролируемых величин и запись показаний в архив. Кроме просмотра результатов измерений на собственном дисплее прибора, возможна их распечатка на внешнем принтере и сохранение на энергонезависимом записывающем устройстве.

Устройство и работа

В ультразвуковом расходомере расход контролируемой среды определяется как произведение ее скорости на значение площади сечения трубопровода. Измерение скорости среды основано на принципе распространения ультразвуковых волн и их скорости в подвижной среде.

Для получения ультразвукового сигнала и его приема служат пьезоэлектрические преобразователи. Поток жидкости необходимого сечения получается благодаря калиброванным расходомерным участкам, изготовленным из чугуна, стали или нержавеющей стали. Ультразвуковой тепловодосчетчик помещен в ударопрочный пластмассовый корпус, оснащенный кабельными выводами. Корпус обеспечивает защиту прибора от воздействия пыли и влаги на уровне IP54.

Гарантии

Производитель гарантирует надежную и безотказную работу счетчика при условии соблюдения инструкций, приведенных в руководстве по эксплуатации, а также при соблюдении правил хранения и указаний по транспортированию. В течение этого времени производитель обязуется осуществлять бесплатное техническое обслуживание, ремонт и замену счетчика, так и его комплектующих, в случае, если поломка произошла по вине изготовителя. Обязательства по гарантии вступают в полную силу исключительно в том случае, если потребителем были соблюдены правила эксплуатации оборудования. Демонтаж отказавшего оборудования и доставку изготовителю потребитель производит за свой счет и своими силами.

  • Трубопровод может иметь диаметр от 20 мм до 3 000 мм.
  • В комплекте идет два ультразвуковых расходомера.
  • Измерение может происходить в случае соблюдения скорости потока в пределах 10 см…10 метров за секунду.
  • 1% размер относительной ошибки.
  • Есть 3 канала занимающихся измерением давления.
  • Работает 3 канала, которые направлены на измерение температуры.
  • Если работает врезной ППЭ, то предельным давлением жидкости может быть 2,5 мегапаскаль.
  • Масса изделия 1 500 грамм.
  • L = 200 mm, B = 200 mm, H = 105 mm.

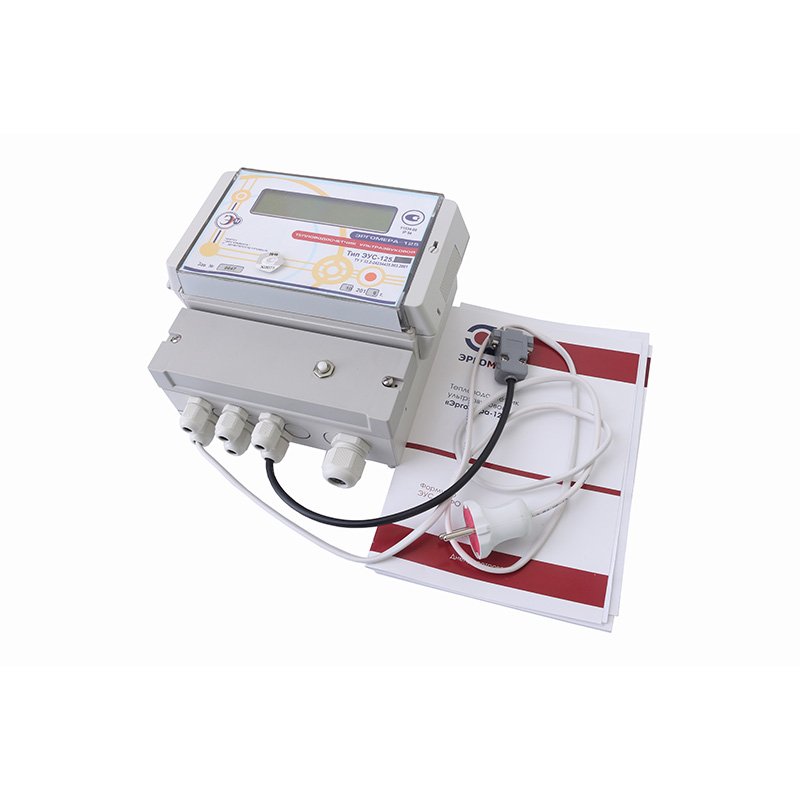

В базовый комплект поставки входит:

  • До двух пар пьезоэлектрических преобразователей
  • До двух расходомерных участков
  • До двух преобразователей температуры
  • Измерительный преобразователь
  • Кабели связи
  • Ответные фланцы
  • Руководство по эксплуатации
  • Формуляр

Комплектация может отличаться в зависимости от типа исполнения тепловодосчетчика.
