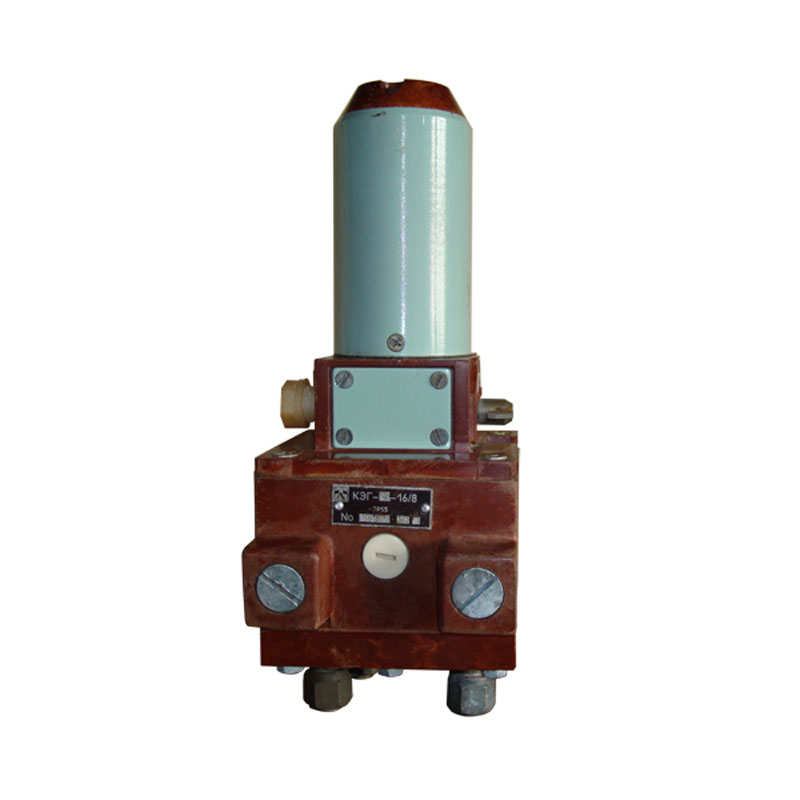

Электрогидрореле КЭГ

Предназначение электрогидрореле КЭГ – осуществлять электрическое управление гидравлическим и пневмомеханизмом с двухсторонним типом действия и односторонним типом действия на расстоянии или ручным способом.

Рассчитано устройство для работы при температуре 6–55 градусов выше нуля, при влажности до 100% (если температурные показатели около 25 °С) согласно ГОСТу 15150-69. Функционирует в условиях с маркировкой IP 55 согласно ГОСТу 14254-96.

Из особенностей стоит отметить, что оборудование такого типа предусматривает применение с:

  • Минеральными маслами густотой 20-70 мм2 в с., уровень чистоты – двенадцатого класса (не меньше) согласно ГОСТу 17216-71, при 20-60°С;
  • Водой, где осадки не больше пяти грамм на литр, с элементами удобрений минерального типа (селитра аммиачного типа; материал аммофос; хлористый тип натрия) до одного процента. Температурный уровень – до 55°С;
  • С воздухом (десятый класс чистоты, но не меньше) согласно стандартам 17433-80. температурные показатели – 20-60°С.

Относительно давления среды, МПа (кг/с):

  • использование масел и воды, не больше 1,6;
  • воздуха, до 1,0.

Характеризуется проходом 8 мм и весом до 4 кг 700 г.

Электрогидрореле КЭГ-Д-16/8 работает в режиме, когда сигналы для управления (постоянный ток) являются длительными, и составляют 24 В (+2.4 – 3.6). Необходима мощность в рамках 3.5 Вт, срабатывает при напряжении 18 В (не больше).

Электрогидрореле КЭГ-И-16/8 является импульсным устройством. Сигналы управления в положительной полярности составляют 24 В (+2.4 – 3.6), в отрицательной – 6 В (+0.6 – 0.9). Характеризуются длительностью ≥1 ≤20. Потребляет не больше 6 Вт. Срабатывает, если напряжение в положительном полюсе импульса – 18 В. Отпускает – при 1 – 4 В (при отрицательных).

  • Электро гидравлическое реле КЭГ-Д-16/8
  • Электро гидравлическое реле КЭГ-И-16/8
