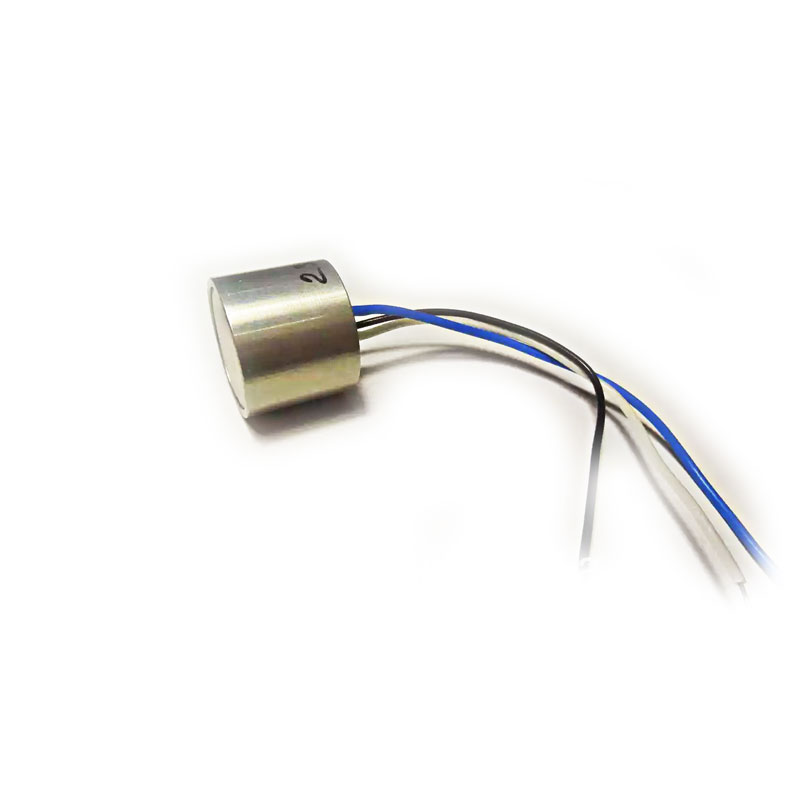

Термокондуктометрический датчик ТП-2,0 представляет собой устройство, которое необходимо для измерения объёмной части горючих или взрывчатых паров и газов (метана, водорода, диоксида углерода) в составе бинарных смесей.

Датчик этой модификации работает в составе газоанализатора, в основе работы которого используется термокондуктометрический принцип работы, что позволяет устройству проводить необходимые измерения в диапазоне объёмных долей от 0 до 100 %. Устройство является прибором непрерывного действия. На выходе датчика формируется стандартный аналоговый электрический сигнал, который позволяет измерительной технике в автоматическом режиме регистрировать данные о состоянии атмосферы в контролируемой зоне.

Назначение датчика ТП-2,0

Датчик серии ТП предназначен для контроля содержания взрывоопасных веществ в атмосфере производственного помещения в шахтах, на предприятиях, связанных с горными выработками, переработкой угля, углеводородов. Таким образом, удаётся своевременно реагировать на изменения в составе воздуха, организовывать срабатывание сигнализации в случае возникновения предаварийной или аварийной ситуации, через процессор формировать сигналы управления на автоматику электрооборудования.

Устройство, выполнение работы

Термокондуктометрические датчики по принципу своей работы всегда ориентированы на контроль зависимости величины теплопроводности анализируемой газовой смеси от того, какие компоненты на данный момент входят в её состав. Забор газа проводится в измерительную ячейку датчика – цилиндрический канал, изготовленный из хорошо проводящего тепло материала.

Расположенный внутри этого канала нагревательный элемент нагревает взятую пробу газовоздушной смеси. Полученный результат нагрева будет зависеть от состава и теплопроводности вещества: при наличии примесей температура элемента будет меняться на величину, которая и позволит определить процентное содержание газа в воздухе. В качестве средства измерения используется датчик температуры.

Модель прибора

Датчик ТП-2,0

Измеряемый диапазон

0 ÷ 100 % объёмной доли

Потребляемый ток

не более 85 мА

Коэффициент преобразования (по метану)

0,9 мВ/%

Напряжение питания

2 ÷ 0,05 В

Время измерения

не более 8 с

Конструкция выводов

гибкие/жёсткие

Масса

13 грамм

Размер корпуса

диаметр 21 мм, высота 17мм
