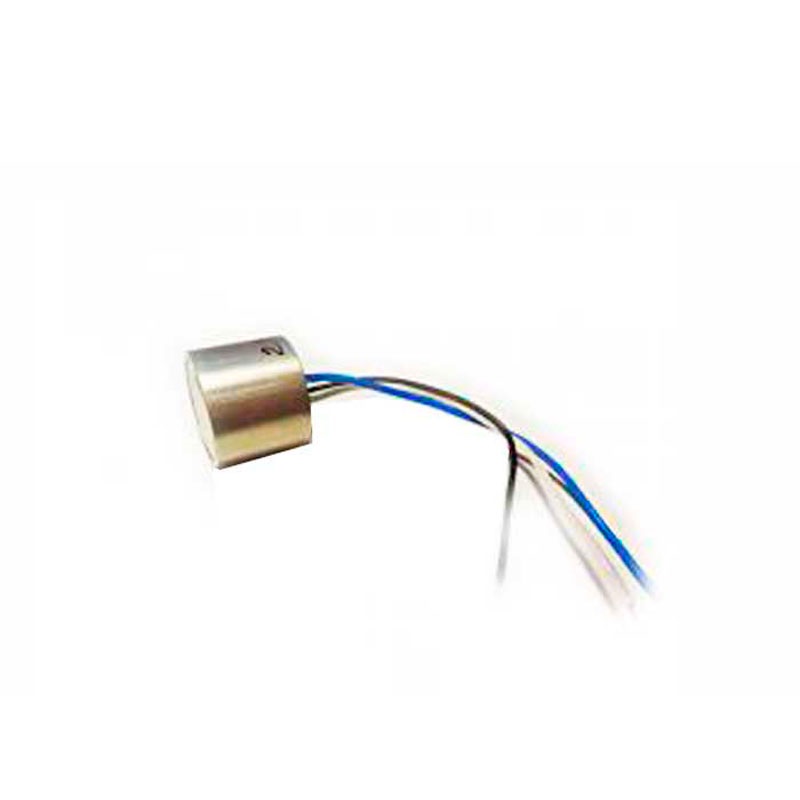

Датчик ТХМ-УБ представляет собой малоинерционное устройство, которое позволяет получить электрический сигнал, который является продуктом преобразования объёмной части взрывоопасного газа метана. Газочувствительная головка ТХМ-УБ имеет несколько каналов, через которые проводятся измерения. В результате такой работы система получает возможность регистрировать данные как на уровне довзрывоопасных концентраций, так и при высоком уровне содержания газа.

Назначение датчика ТХМ-УБ

Основной сферой использования быстродействующих датчиков ТХМ-УБ стали производства с высокой опасностью образования взрывоопасных концентраций метана во время работы. Система безопасности в этом случае предусматривает необходимость автоматического измерения уровня содержания метана в окружающей среде. Такие требования актуальны в большинстве случаев для горных предприятий, шахт, угольных хозяйств.

Эксплуатация

В работе устройства используется термокаталитический (для концентраций, которые не приводят к взрыву, но становятся причиной предаварийной или аварийной ситуации), а также кондуктометрический. В первом случае специалисты отмечают предельную простоту конструкции и экономичность оснащения предприятия термокаталитическими устройствами для создания системы эффективного контроля утечек метана и концентрации газовоздушной смеси в руднике или шахте.

Конструктивно такой сенсорный элемент выполнен в виде пары чувствительных шариков, изготовленных из платиновой проволоки, смотанной в катушку стандартной конструкции с керамической подложкой. Через газопроницаемую мембрану газовоздушная смесь будет проникать внутрь. В процессе окисления будет происходить нагрев, что позволит по изменению температуры определить рост сопротивления самой спирали.

В работе устройства важно учитывать, что температура нагрева в процессе реакции будет зависеть только от величины тока, который будет протекать через данный узел. Интенсивность реакций (и изменений температуры) будет находиться в пропорциональной зависимости от концентрации метана в воздухе. Продукцию можно называть датчик ТХМ-УБ, а можно называть газочувствительная головка ТХМ-УБ.

Напряжение питания датчика

2,2 ± 0,05 В

Рабочие пределы проведения измерений

0 ÷ 100 %

Максимальная токовая нагрузка

215 мА

Период формирования

выходных сигналов

7 с

прогрева

до 60 мин

Коэффициент преобразования

в пределах 0 ÷ 4 %

10 мВ/%

в пределах 4 ÷ 100 %

0,7 ÷ 1,4 мВ/%

Предельно допустимая погрешность

0 ÷ 2,5 %

до ±0,15 %

2,5 ÷ 4 %

до ±8 %
