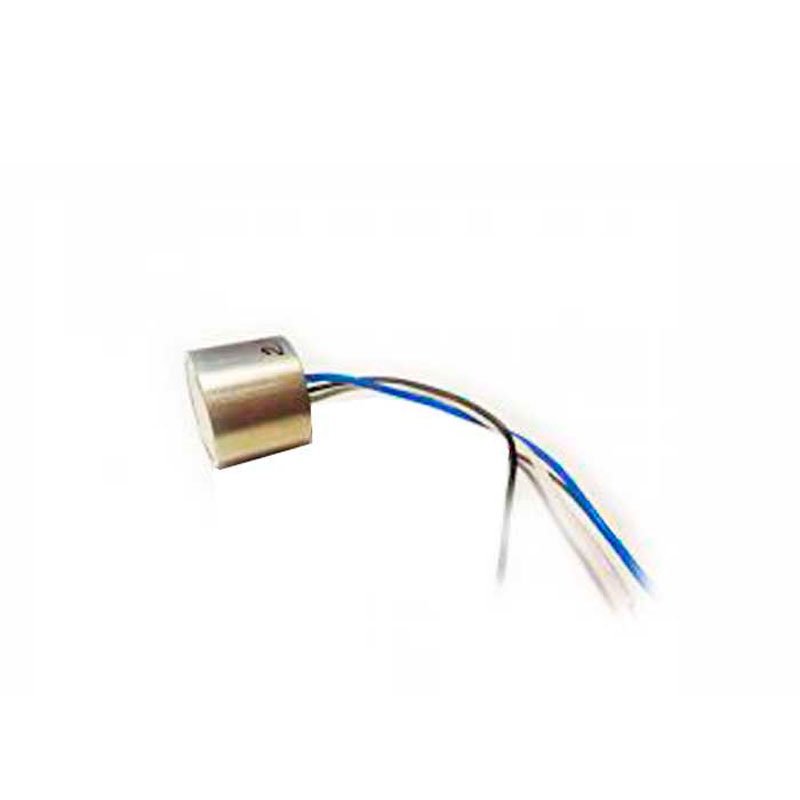

Датчик ТХМ-УБ-1

Датчик ТХМ-УБ-1, он же газочуствительная головка ТХМ-УБ-1, представляет собой быстродействующий датчик, который является одним из вариантов комплектации системы УТАС, необходимой для организации системы безопасности на горных предприятиях, шахтах, где есть опасность выбросов метана в концентрации, способной привести к взрыву. Датчик является газочувствительной головкой, которая с малыми показателями инерции, преобразует объёмную долю метана в сигнал.

Предназначение датчика ТХМ-УБ-1

Установка этого вида оборудования на предприятии позволяет непрерывно в автоматическом режиме получать данные об объёмной доле метана, который содержится в воздухе. В составе системы УТАС он устанавливается на любом предприятии угольной отрасли в составе измерительного оборудования.

Использование датчика в составе системы позволяет выполнять сбор и хранение данных, производить необходимые измерения атмосферы в горных выработках, получать своевременную информацию о наступлении предаварийной или аварийной ситуации. Системой задаётся определённый алгоритм обработки полученной информации, поэтому выдача команд на отключение оборудования или электропитания выполняется автоматически. Также происходит передача информации и команд наземным объектам, диспетчеру, который следит за работой данного производственного участка, а также автоматическое формирование отчётности.

Работа и конструкция

Принцип работы устройства (датчик ТХМ-УБ-1) основан на использовании термокордуктометрического чувствительного элемента, который позволяет определить зависимость, возникающую между электрическим сопротивлением проводника и теплопроводности газовоздушной смеси. При этом нагрев производится электрическим током. При помощи микропроцессорной системы управления измерительного блока системы происходит автоматическое управление работой каждого из компонентов нашего продукта - газочувствительная головка ТХМ-УБ-1. В зависимости от концентрации происходит переключение на профильные чувствительные элементы.

Общий диапазон измерения

0 ÷ 100 %

Погрешность по диапазонам

0 ÷ 2,5 %

±0,15 %

2,5 ÷ 4 %

±8 %

Коэффициент преобразования по диапазонам

0 ÷ 4 %

12 мВ/%

4 ÷ 100 %

0,8 ÷ 1,5 мВ/%

Ток потребления

до 180 мА

Напряжение питания датчика

2,8 ± 0,05 В

Время

прогрева

до 60 мин

измерения

Секунд 7

Количество каналов измерения

2 (термокаталитический и кондуктометрический)

Масса

43 грамм

Размер

высота

32 мм

диаметр

39 мм
