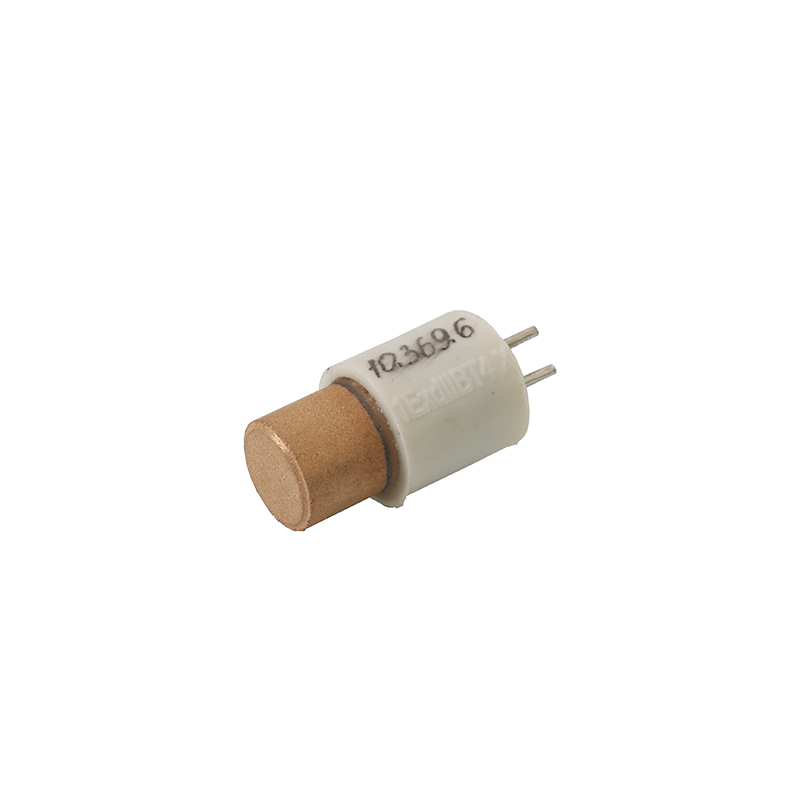

Датчик ТХМ-2,8-1

Датчик термокаталитический ТХМ-2,8-1 устанавливается для обнаружения в воздухе взрывоопасных газов и определения их концентрации (это может быть бутан, пропан, метан или смесь углеводородов газов). Ключевой особенностью этого устройства стало успешное использование его в работе с бинарными газовыми смесями, в состав которых входят вещества, температурные коэффициенты теплопроводности которых отличаются друг от друга.

Уровень допустимых отклонений для этой сферы использования при проведении измерений позволяет использовать этот датчик на особо ответственных с точки зрения безопасности объектах, которые отличаются сложными условиями работы. В работе датчика используется микропроцессорное устройство, которое необходимо для корректного управления работой каждого из компонентов датчика. В итоге происходит автоматическая коммутация на нужные чувствительные элементы в зависимости от текущих показателей концентрации углеводородов в воздухе.

Рабочие задачи ТХМ-2,8-1

Основной сферой применения ТХМ-2,8-1 стала шахтная метанометрия. Термокаталитические датчики в данном случае могут быть введены в эксплуатацию только в комплексе с работающим на базе стационарных анализаторов ДМВ (выносным датчиком метана) и блоком последовательно-параллельного интерфейса (ППИ). Как показывает практика, при условии чёткого соблюдения условий эксплуатации оборудования датчики ТХМ отличаются своей безотказностью в ходе эксплуатации.

Как устроен датчик

Работа датчика основана на определении уровня концентрации метана и выдаче электрического сигнала на выходе. Датчик работает только в комплексе с измерительными приборами, которые позволяют при помощи светодиодной индикации и жидкокристаллического дисплея в режиме текущего реального времени мгновенно выводить всю полученную техническую информацию на имеющийся экран оператора.

Это даёт возможность довольно оперативно реагировать на все возможные изменения или отклонения состояния окружающей среды, быстро принимать необходимые решения. Важным преимуществом в использовании датчика данной модификации стал низкий уровень его мощности.

Преобразуемый диапазон

0 ÷ 2,5 %

Коэффициент преобразования

25 ÷ 40 мВ/%

Погрешность (абсолютная) в пересчёте на метан

±0,25 %

Ток потребления датчика

В пределе 100 мА

Напряжение питания

2,8 ± 0,05 В

Время измерения

7-8 секунд

Условия эксплуатации

-20 ÷ +70 °С

Вес

Тип взрывозащитного исполнения

1ЕхdIIСТ5 Х согласно ГОСТ № 12.2.020

Размер датчика

высота 23 мм, диаметр 13,5 мм

Выводы

жёсткие/гибкие проволочные
