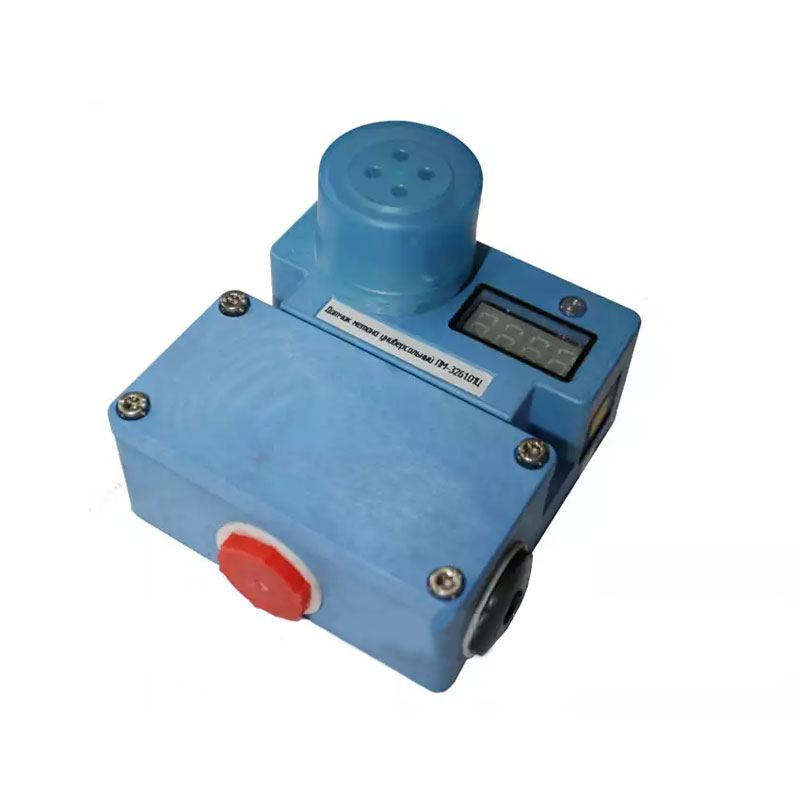

Датчик ТХМ-У

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Датчик ТХМ-У или газочувствительная головка ТХМ-У – представляет собой комбинацию из термокаталитического и кондуктометрического датчика, которые работая в комплексе позволяют преобразовать объёмную долю метана в аналоговые электрические сигналы.

В результате такой работы устройство способно определить, как довзрывоопасные, так и приближающиеся к 100 % концентрации газа в атмосфере, а также выявить изменения температуры нагретого тела в зависимости от показателей теплопроводности окружающей среды. При необходимости производителями предлагается возможность индивидуального заказа датчика в соответствии с нужными на конкретном предприятии конструктивными, метрологическими и электрическими требованиями.

Назначение газочувствительной головки ТХМ-У

Датчик в составе системы УТАС используется для организации непрерывного контроля параметров машин, окружающей среды внутри рудничных и горных выработок шахт. Он производит постоянное автоматизированное измерение параметров окружающей среды, что позволяет оперативно управлять работой машин и механизмов для обеспечения стабильно высокого уровня безопасности на предприятиях подобного принципа работы. Все полученные данные передаются на измерительные блоки, расположенные в диспетчерском пункте для удобства и скорости обслуживания

Проведение работы

Датчик ТХМ-У или газочувствительная головка ТХМ-У – устройство, которое проводит необходимые измерения и передаёт электрические сигналы о параметрах рудничной атмосферы на контроллер, установленный как в самой шахте, так и на поверхности. Приём и анализ полученных данных выполняется программируемым контроллером. В случае если измеряемый показатель будет повышаться выше критической отметки, система подаст команду на включение сигнализации, отключение электроэнергии, горно-шахтного оборудования. Вся собранная о работе агрегатов информация будет оперативно передана диспетчеру, который исходя из ситуации сможет принять дополнительные меры безопасности.

Характеристики

Ток потребления датчика

до 215 мА

Число каналов преобразователя

2

Напряжение питания

2 ± 0,05 В

Время измерения/прогрева

20 с/10 мин

Диапазон возможного преобразования

0 ÷ 100 % объёмной доли

Коэффициент преобразования

4 ÷ 100 %

0,7 ÷ 1,4 мВ/%

0 ÷ 4 %

10 мВ/%

Погрешность в работе датчиков

2,5 ÷ 4 %

±8 %

0 ÷ 2,5 %

±0,15 %

Масса устройства

65 г

Размеры

высота 30 мм, диаметр 38 мм
