Блок переключения режимов и индикации БПРИ-01 АС

Голосов: 2
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блоки относятся к классу безопасности 3НК согласно НП306.2.141 и 3 (В) по НП306.2.202.

Назначение

  • Световой индикации срабатывания концевых выключателей в крайних положениях выходного вала исполнительного устройства (кроме модификаций БПРИ-01/5 АС и БПРИ-01/6 АС);
  • Световой индикации выходного сигнала с системы управления с импульсным выходным сигналом;
  • Преобразование унифицированных сигналов тока в показания в графическом и цифровом виде (кроме модификаций БПРИ-01/5 АС и БПРИ-01/6 АС), и в показания на стрелочном индикаторе (для модификаций БПРИ-01/5 АС и БПРИ-01/6 АС)
  • Приема и передачи информации через интерфейс RS-485 (кроме модификаций БПРИ-01/5 АС и БПРИ-01/6 АС).

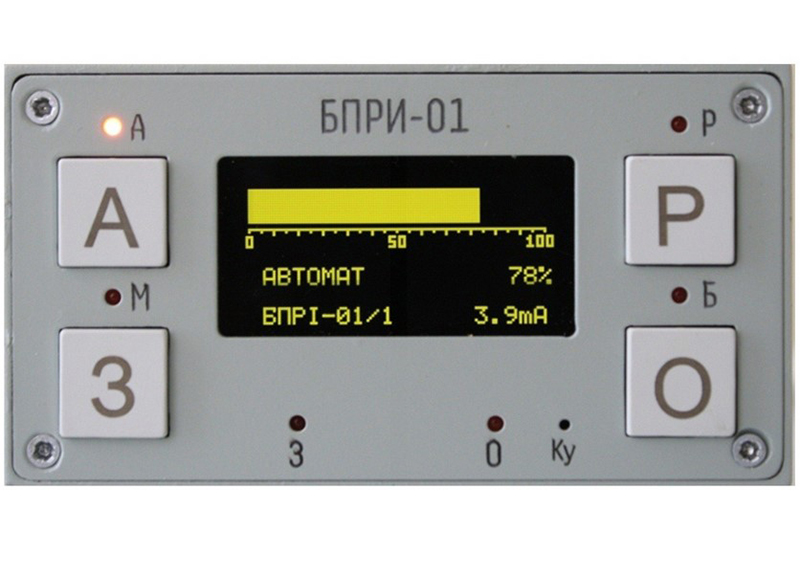

На дисплее блоков отображается следующая информация, а именно:

  • Шкала (в процентах) индикации положения выходного вала электрического исполняющего механизма в графическом режиме;
  • Индикация (в процентах) положения выходного вала электрического исполняющего механизма в цифровом виде;
  • Текущее значение величины входного унифицированного сигнала;
  • Индикация неисправности выявленной при самодиагностике блока (обрыв входных цепей, в случае использования унифицированного сигнала от 4 до 20 мА);
  • Название блока;
  • Режим работы блока ( «Ручной» или «Автоматический»).

Блоки (кроме модификаций БПРИ-01/5 АС и БПРИ-01/6 АС) обеспечивают передачу информации по цифровому каналу связи интерфейсом RS-485.
Конструкция блоков исключает возможность их несанкционированного открывания.

Характеристики

Технические характеристики

  • Потребляемая мощность блоков (кроме модификаций БПРИ-01/5 АС и БПРИ-01/6 АС) не более 1,2 В • А.
  • Электропитание БП осуществляется от сети переменного тока напряжением (84 ÷ 264) В, частотой (47 ÷ 400) Гц.
  • Масса блоков не более 0,85 кг.
  • Габаритные размеры блоков не более 110 мм х 90 мм х 50 мм.
  • Масса БП не более 0,85 кг.
  • Габаритные размеры БП 110 мм х 50мм х 40 мм. (Тип монтажа — DIN шина).
  • Средняя наработка до отказа не менее 125000 ч.
  • Средний срок службы блоков не менее 15 лет.
  • Средний срок сохраняемости блоков и БП без переконсервации не менее 3 лет.
  • Среднее время восстановления работоспособного состояния блоков и БП не более 4 ч.

Модификации

Условное обозначение модификаций

Режимы работы

Диапазоны входных сигналов

Диапазоны выходных показов на индикаторе

*БПРИ-01/1 АС

от 0 до 5 мA

от 0 до 5 мА

от 0 % до 100 %

*БПРИ-01/2 АС

от 4 до 20 мA

от 4 до 20 мА

от 0 % до 100 %

*БПРИ-01/3 АС

от 0 до 20 мA

от 0 до 20 мА

от 0 % до 100 %

*БПРИ-01/4 АС

от 0 до 10 В

от 0 до 10 В

от 0 % до 100 %

БПРИ-01/5 АС

от 0 до 5 мА

от 0 до 5 мА

от 0 % до 100 %

БПРИ-01/6 АС

от 0 до 10 В

от 0 до 10 В

от 0 % до 100 %

*модификации с которыми в комплекте поставляются блоки питания БПРИ-БП
