Описание
Бесперебойный блок питания применяется для питания устройств, которые должны быть запитаны постоянно, даже при отключении сетевого напряжения (например: охранные системы, домофоны, системы связи и т.д.). Устройство выпускается в двух конструктивных вариантах исполнения:
- законченное изделие в металлическом боксе с местом резервный АК;

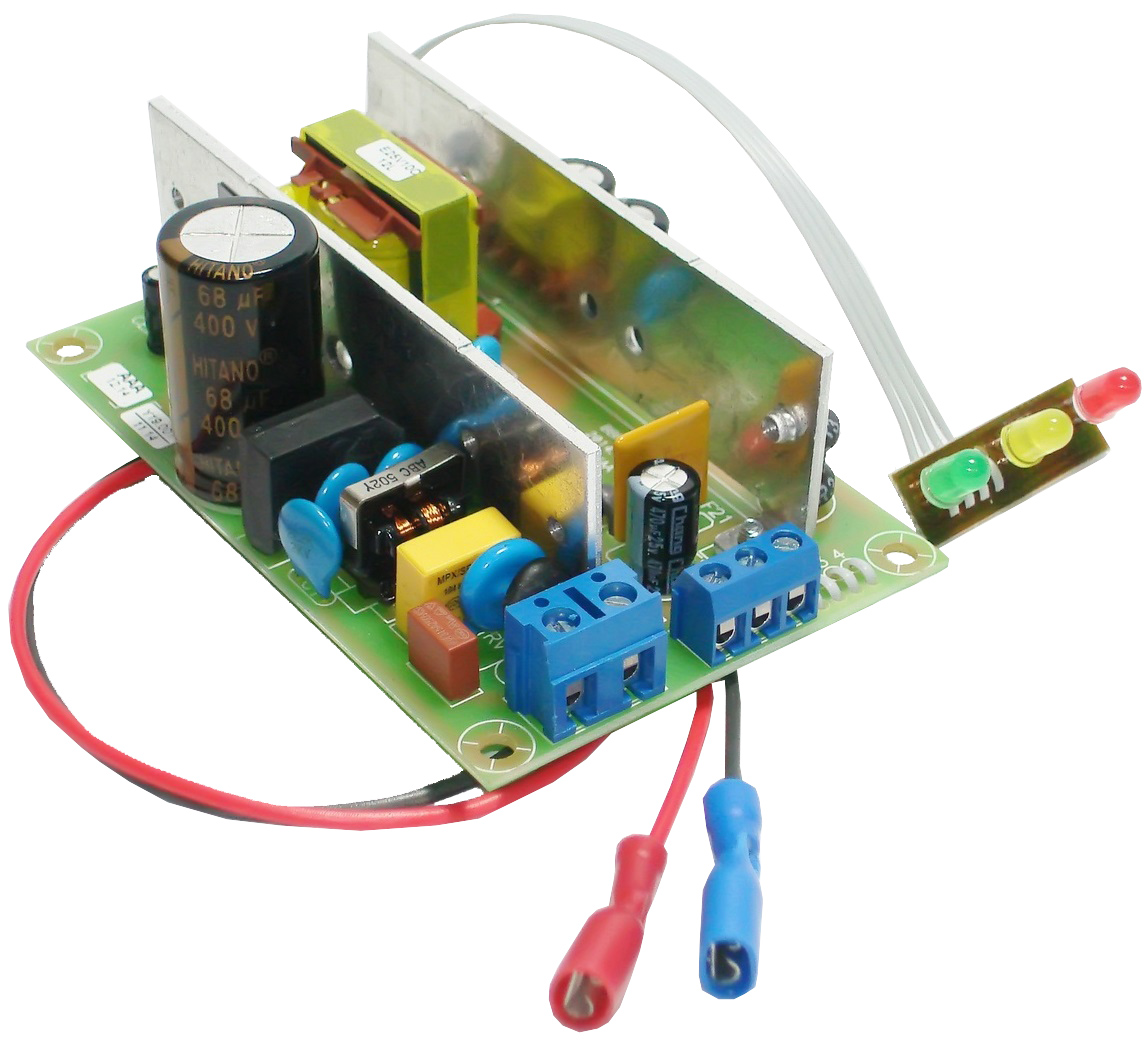

- в виде настроенной платы с клеммами под винт для использования в составе с другими радиоэлектронными;
Функциональные возможности
- Защита от превышения и от понижения входного напряжения;
- защита от перегрева;
- защита от короткого замыкания в нагрузке;
- защита от переполюсовки и перегрузки аккумулятора (предохранитель 5А);
- автоматическое зарядное устройство с режимом стабилизации тока;
- защита аккумулятора от глубокого разряда (при работе блока от АК);
- светодиодная индикация режимов работы (зеленый - работа блока от сети, желтый - наличие выходного напряжения, красный - заряд аккумулятора).
- Транзисторный выход- наличие сети(открытый коллектор).
Характеристики
| № п/п | Наименование параметра | Ед. изм. | Значения для модификаций | |
| - 12В | -24В | |||
| 1 | Входное напряжение | В | ~155…~245 | |
| 2 | Выходное напряжение | В | 12/10,5…13,8 | 24/21…27,6 |
| 3 | Общая нестабильность | % | 5 | |
| 4 | Выходной ток ном. | А | 3,0 | 1,5 |
| 5 | Выходной ток max. | А | 3,2 | 1,6 |
| 6 | Ток заряда АК | А | 0,3…0,4 | |
| 7 | Напряжение заряда АК | В | 13,5-13,8 | 27,0-27,6 |
| 8 | Напряжение отсечки АК | В | 10,5-11,0 | 21,0-22,0 |
| 9 | tC диапазон | С | 0…+45 | |
| 10 | Режим работы | долговременный | ||
| 11 | Габаритные размеры | мм | 200х168х75 (Б) 100х65х35 |
|
