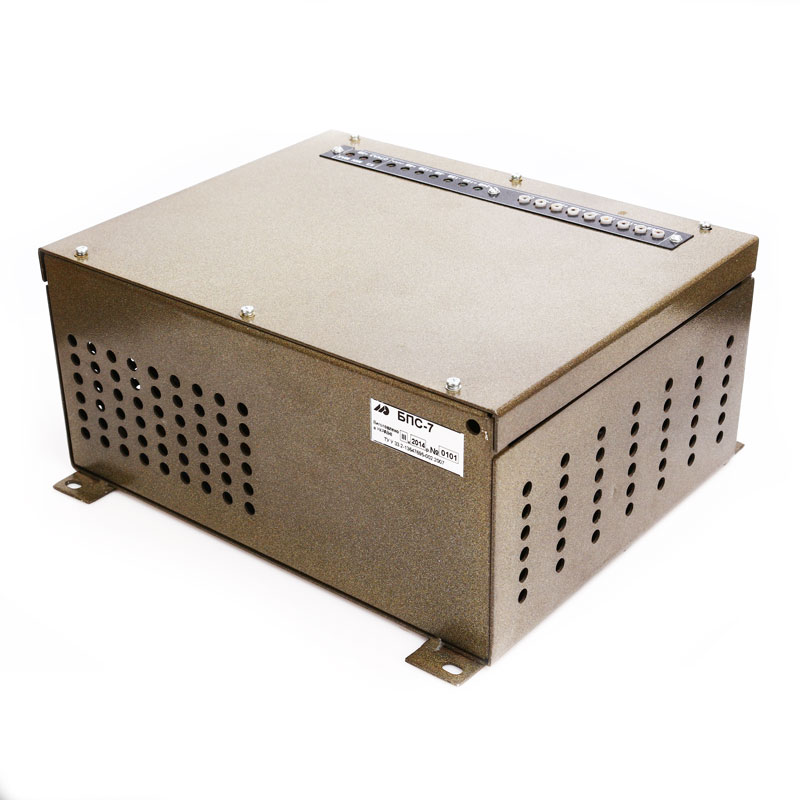

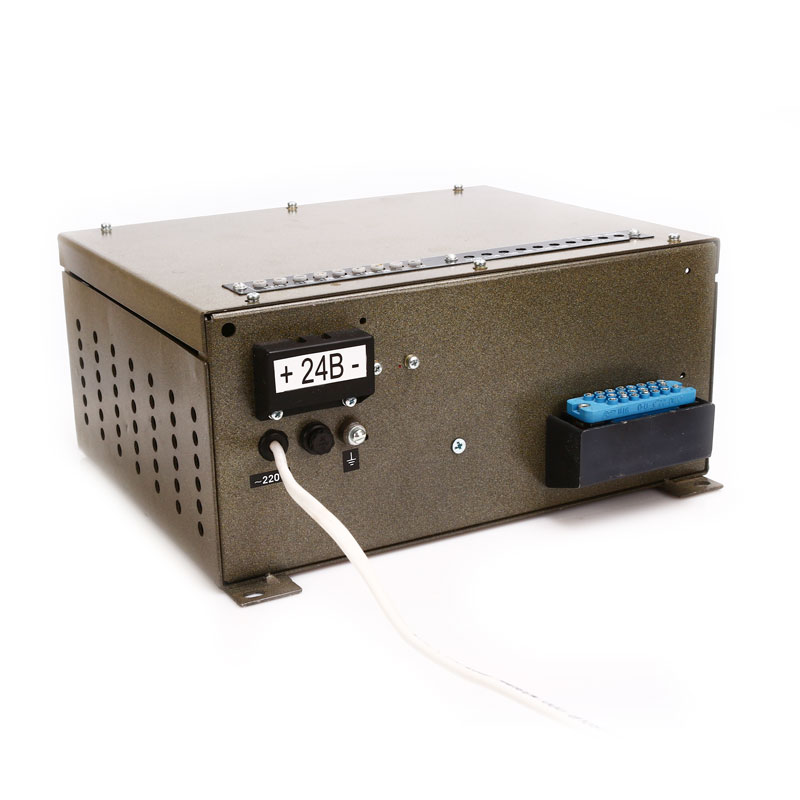

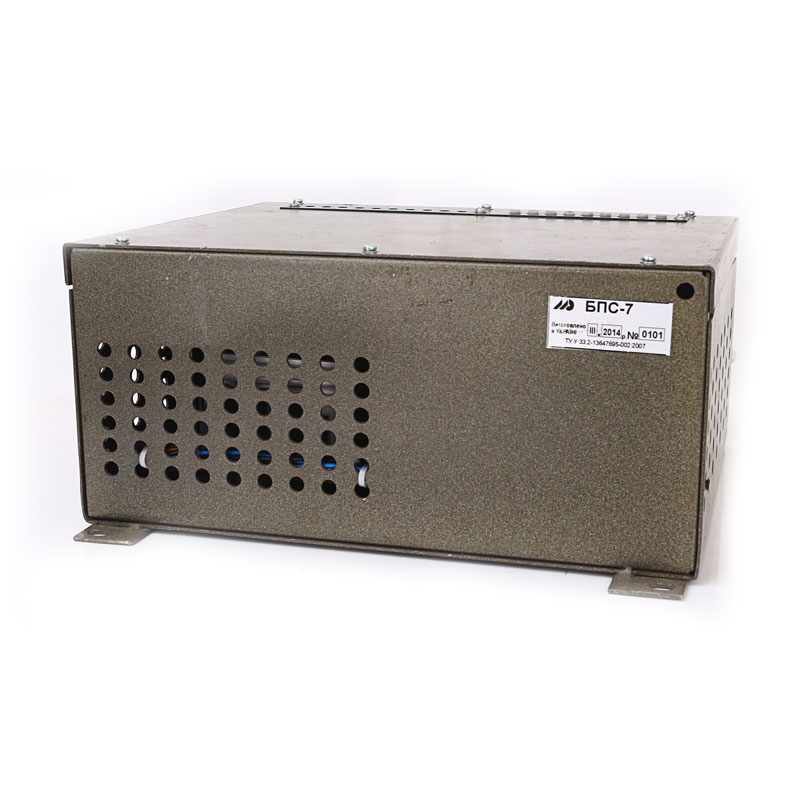

Блок БПС-7

Блок БПС-7 представляет собой стабилизирующий блок питания. Предложенное устройство используется для преобразования однофазного переменного тока со значением напряжения в размерном показателе 220В промышленной частоты 50Гц в стабилизированное напряжение с параметрами ±5В, +12В и ±15В, а также в нестабилизированное напряжение величиной +24В.

Предложенный блок рассчитан для использования в составе микропроцессорных контроллеров «Ремиконт» и «Ломиконт» серий 110/112/120 и 122 и является функциональной заменой стабилизирующего вида блока БПС-5.

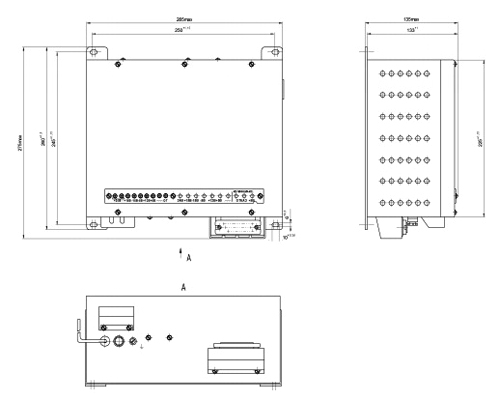

Особенности конструкции блока БПС-7

Конструкционно блок выполнен в виде корпусного узла, электронная часть которого защищена при помощи кожуха (степень защиты IP20). Внутри корпуса расположен трансформатор, импульсный блок питания, модуль питания и выпрямитель. Чтобы обеспечить оптимальный температурный баланс внутри корпуса и исключить перегрев импульсного блока питания используется охлаждающий вентилятор.

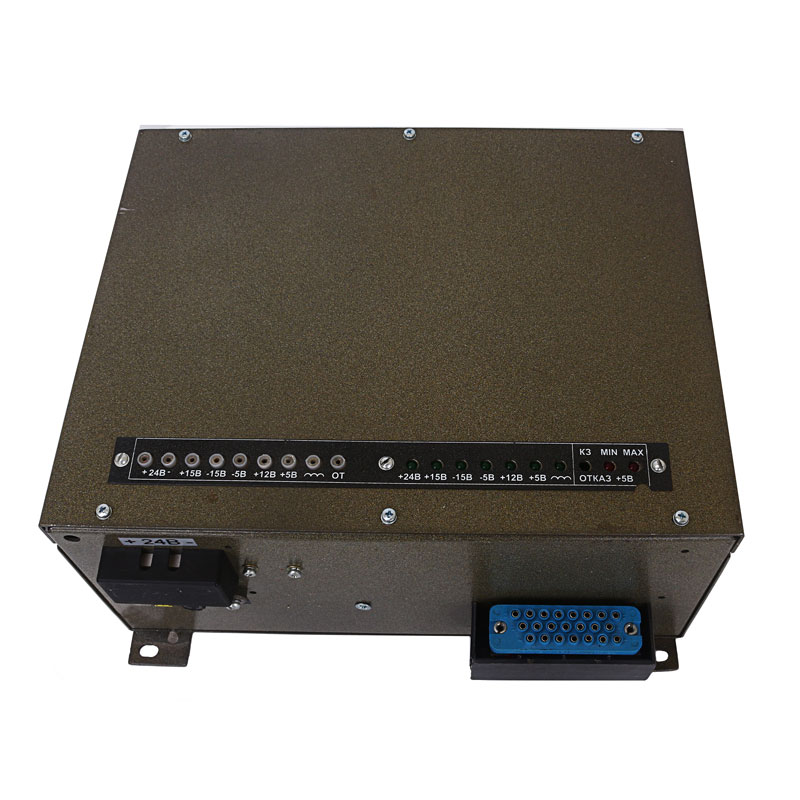

Модуль индикации расположен на крышке корпуса. С помощью этого модуля выполняется информирование о наличии напряжения на блоке питания. Сам модуль индикации подготовлен к работе на образце платы (печатный монтаж) с расположенными на ней рабочими электронными элементами.

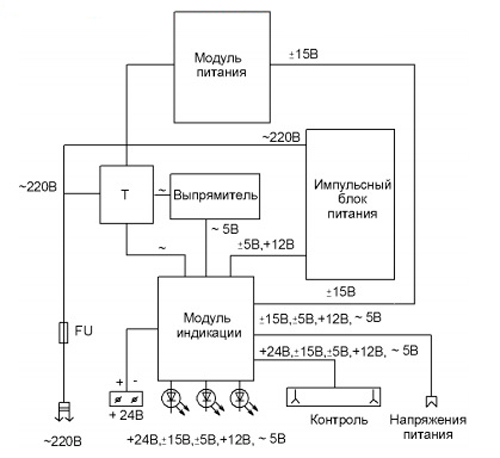

Работа устройства

От силового трансформатора прибора осуществляется питание выпрямителя БСП-7 и модуля питания, при помощи которого и формируется стабилизированное напряжение ±15В.

Благодаря использованию импульсного блока формируется стабилизированное напряжение с параметрами ±5В, +12В, которое гальванически развязано с первичной цепью и владеет защитой по всем направлениям: короткие замыкания; обрывы; механические повреждения в цепях рабочей нагрузки.
