ББП20-12(Б), ББП20-24(Б)

No votes yet
Категория:
Документация:

Бесперебойный блок питания применяется для питания устройств, которые должны быть запитаны постоянно, даже при отключении сетевого напряжения (например: охранные системы, домофоны, системы связи и т.д.).
Устройство выпускается в трех конструктивных вариантах исполнения:

  • вариант №1 - законченное изделие в металлическом боксе с местом под резервный аккумулятор

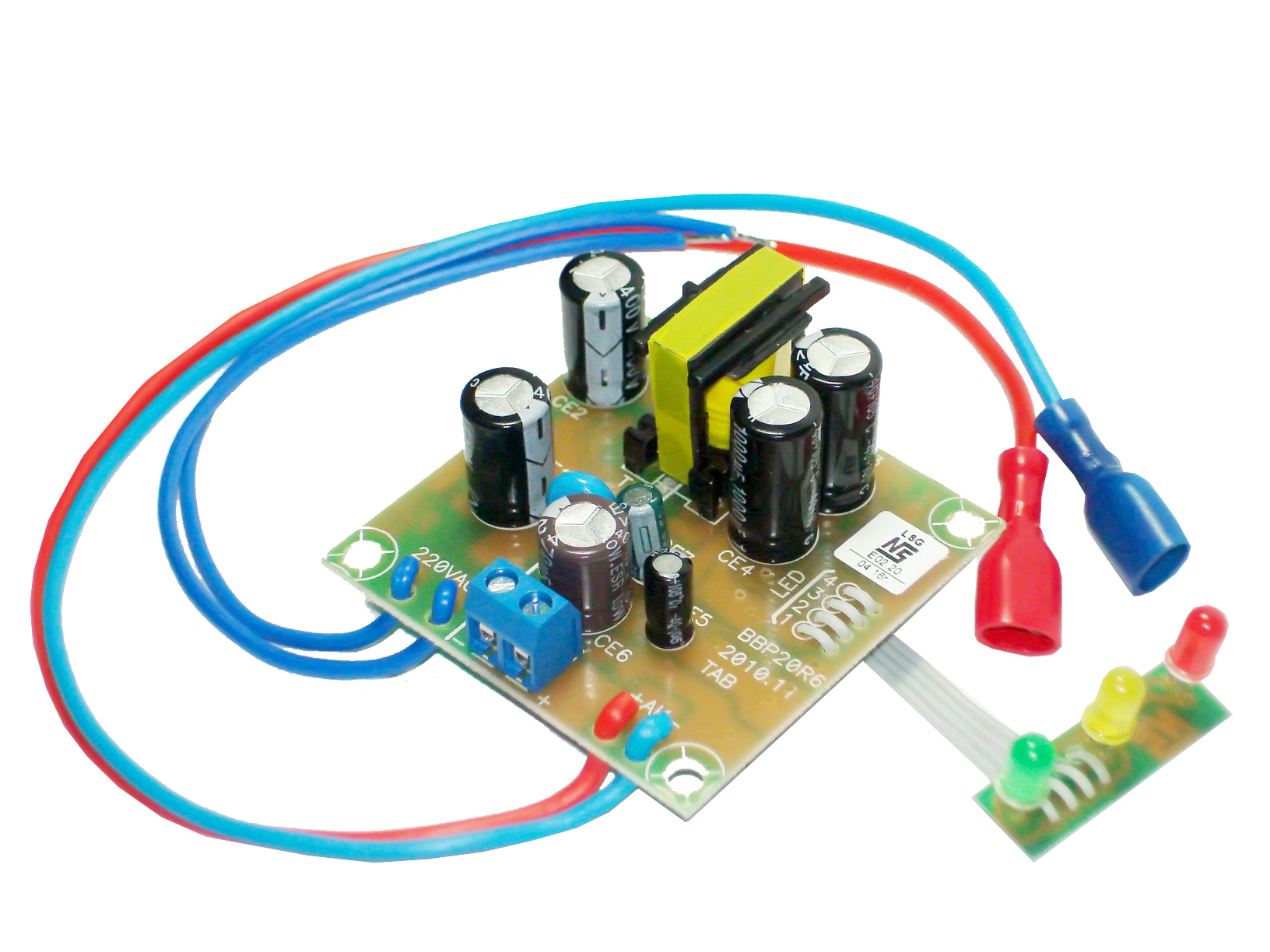

  • вариант №2 - в виде настроенной платы с клеммами под винт для совместного использования в составе с другими радиоэлектронными блоками;
  • вариант №3 - в виде настроенной платы со штырями для монтажа в "материнскую" плату.

Каждый конструктивный вариант блока выпускается в двух электрических модификациях - "12В" и "24В".

Функциональные возможности

  • Защита от превышения и от понижения входного напряжения;
  • защита от перегрева;
  • защита от короткого замыкания в нагрузке;
  • защита от переполюсовки и перегрузки аккумулятора (предохранитель 5А);
  • автоматическое зарядное устройство с режимом стабилизации тока;
  • защита аккумулятора от глубокого разряда (при работе блока от АК);
  • светодиодная индикация режимов работы (зеленый - работа блока от сети, желтый - наличие выходного напряжения, красный - заряд аккумулятора).
Технические характеристики
№ п/п Наименование параметра Ед. изм. Значения для модификаций
- 12В -24В
1 Входное напряжение В ~155…~245
2 Выходное напряжение В 13,2 26,4
3 Общая нестабильность % 5
4 Выходной ток ном. A 1,0 0,4
5 Выходной ток max. А 1,4 0,6
6 Ток заряда АК A 0,30-0,40
7 Напряжение заряда АК В 13,5-13,8 27,0-27,6
8 Напряжение отсечки АК В 10,5-11,0 21,0-22,0
9 tC диапазон C 0...+45
10 Режим работы   долговременный
11 Габаритные размеры мм a) 200х168х75
б) 55х55х35
в) 55x65x35
