Блок питания БП 3.220-24.60Т
Описание
Блок питания БП 3.220-24.60Т УТС 421.00.00.00 предназначен для безбатарейного питания нагрузки.
Условия эксплуатации
Блок питания предназначен для работы при температуре окружающего воздуха от 1 °С до 40 °С (вид климатического исполнения УХЛ (NF), категория размещения 4 (эксплуатация в закрытых отапливаемых и вентилируемых помещениях) по ГОСТ 15150-69).
Характеристики
| Напряжение питания | трехфазная сеть (220 ± 22) В |
| Ток, потребляемый блоком БП 3.220-24.60Т в фазе, не более | 7 А |
| Границы изменения напряжения на выходе блока питания, при отключенной аккумуляторной батарее и токе нагрузки от 10 до 60 А, не менее чем: | от 15 В до 24 В (в режиме «День»); |
| от 14 В до 16 В (в режиме «Ночь» при установленном Uдень величиной 24 В). | |
| Напряжение на выходе блока БП 3.220-24.60Т в режиме «Ночь» не может быть больше чем напряжение, установленное в режиме «День». | |
| Максимальный выходной ток | (60 ± 6) А |
| Максимальный длительный выходной ток | (40 ± 4) А |
| Границы регулирования выходного тока, не менее чем | от 10 А до 60 А |
| Напряжение пульсаций на выходе блока, при максимальном токе нагрузки без аккумуляторной батареи, не более | 1 В |
| Конструктивно блок питания выполнен в металлическом корпусе с вентиляционными отверстиями | |
| Степень защиты блока, обеспечиваемая оболочкой | ІР20 по ДСТУ EN 60529:2018 |
| Габаритные размеры, не более | 395×222×202 мм |
| Масса, не более | 9,5 кг |
Схемы

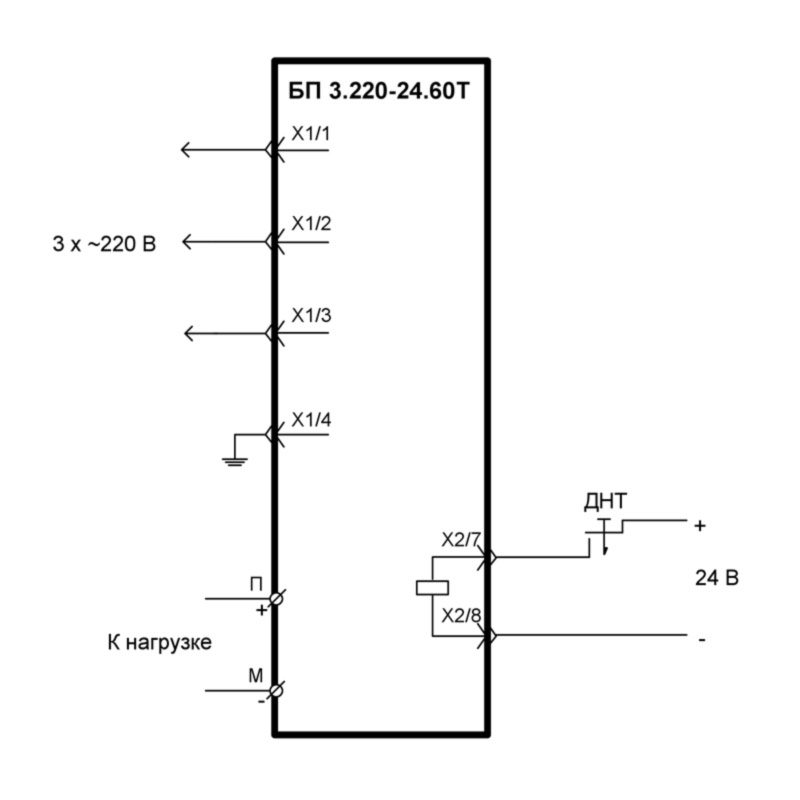

Схема внешних подключений блока БП 3.220-24.60Т
- ДНТ – кнопка (с фиксацией) выбора режим свечения светодиодов табло.
