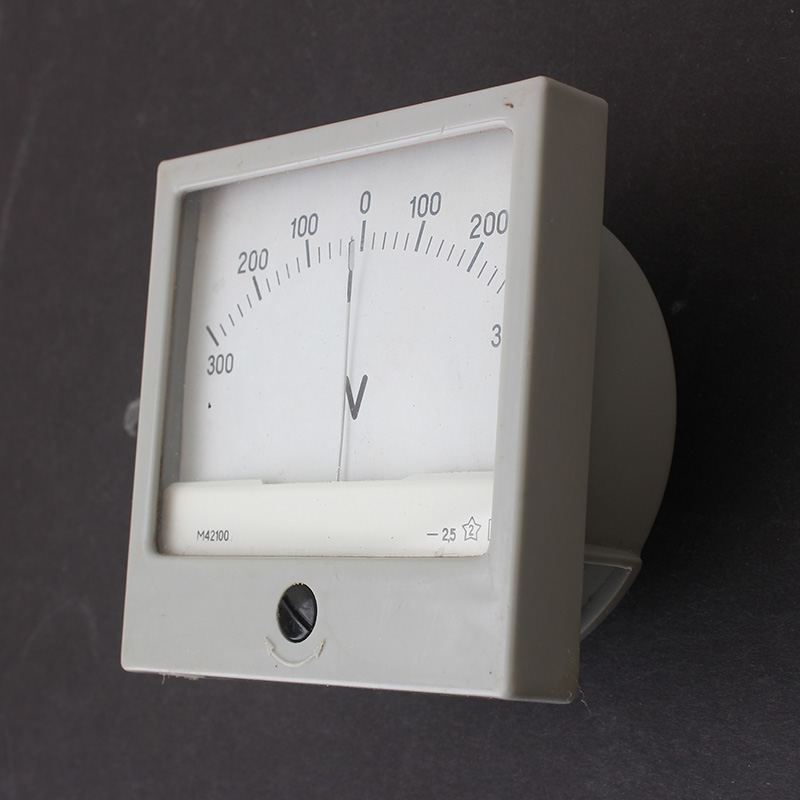

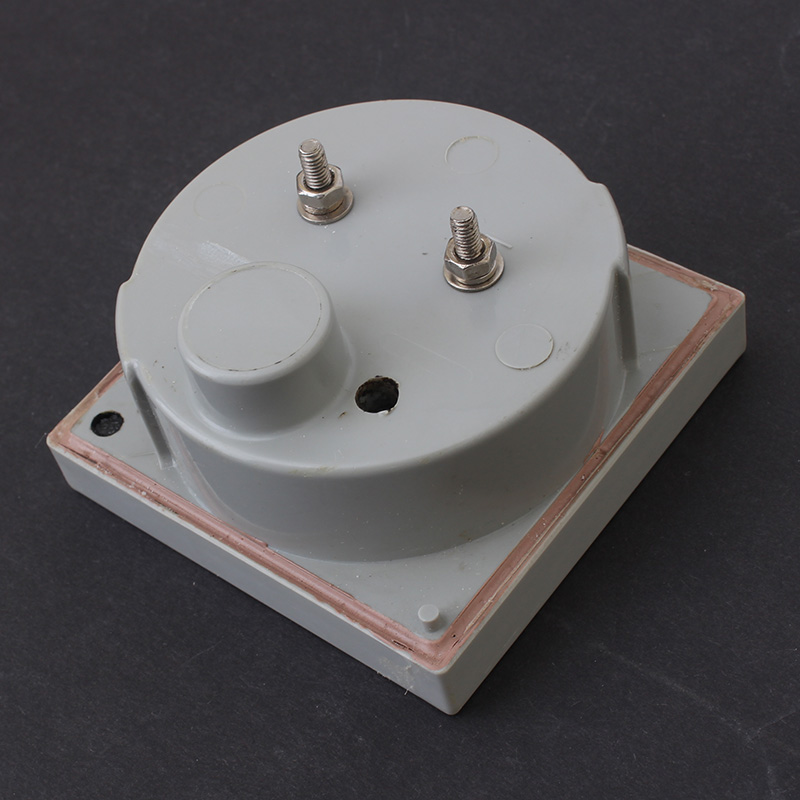

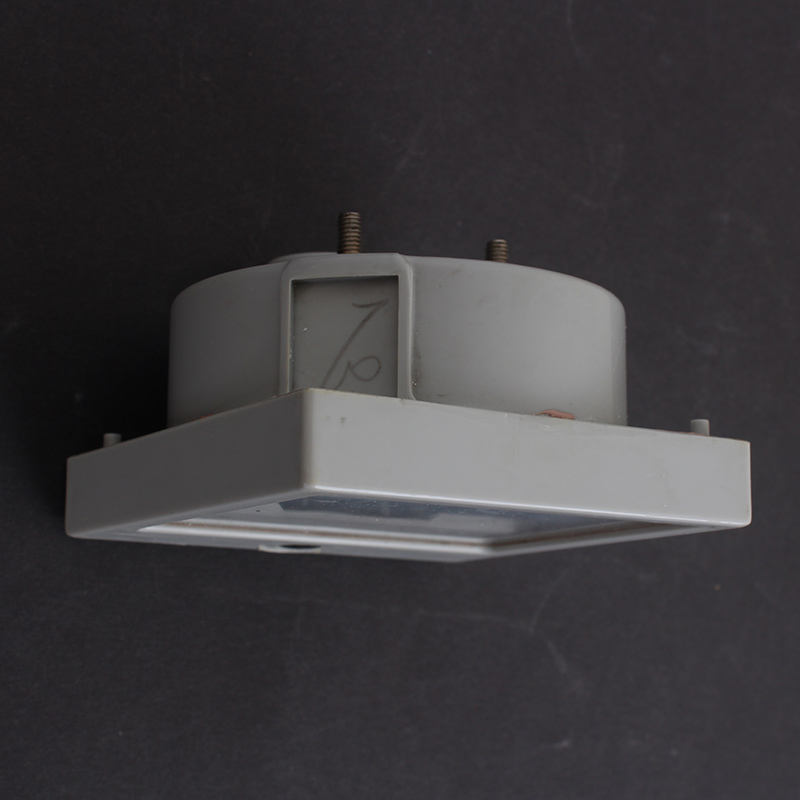

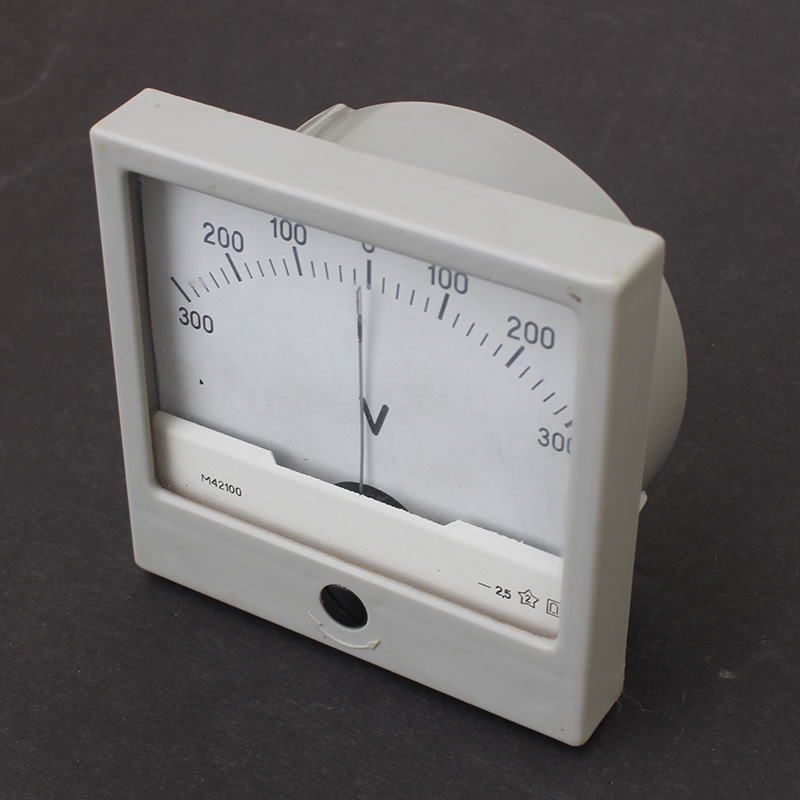

Вольтметр М42100

Документация:

Паспорт(228.97 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Вольтметр М42100 предназначен для измерения напряжения в электрических цепях переменного тока.

Принцип работы и конструкция

Вольтметры электромагнитной системы позволяют измерять напряжение непосредственно в электрических цепях. Вольтметры постоянного тока М42100 электромагнитной системы основаны на взаимодействии магнитного поля измеряемого тока (тока, проходящего через катушку) с одним или несколькими сердечниками из магнитомягкого материала.

По конструктивному исполнению вольтметры электромагнитной системы имеют две разновидности измерительных механизмов:

с плоской катушкой и с подвижным сердечником из магнитомягкого материала, втягивающимся в зазор плоской катушки при пропускании тока;
с круглой катушкой и с двумя сердечниками внутри катушки: неподвижным и подвижным (одним или двумя), которые при пропускании измеряемого тока через катушку намагничиваются одноименно и отталкиваются друг от друга; тем самым стрелка, укрепленная на оси с подвижным сердечником, отклоняется.

Гарантия

Гарантийный срок хранения устанавливается 6 месяцев с момента изготовления прибора М42100.
Гарантийный срок эксплуатации – 24 месяца со дня ввода вольтметра в эксплуатацию.

Характеристики

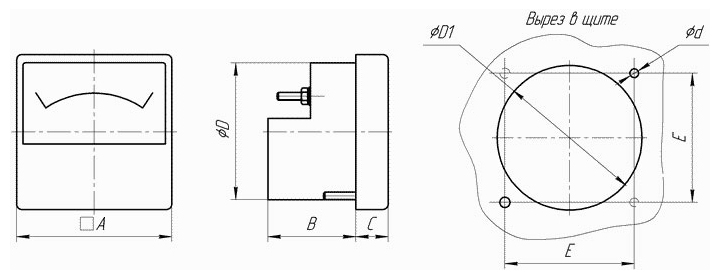

Конечные значения диапазона измерений	Способ включения	Класс точности	Положение прибора	Время успокоения подвижной части, не более	Наработка на отказ, не менее	Безотказная работа в течении	Габаритные размеры	Масса
0,075; 2; 3; 7,5; 10; 15; 20; 30; 50; 75; 100; 150; 250; 300; 500; 600 В	непосредственно	1,5	вертикальное или горизонтальное	3 с	67500 ч	6 лет	80x80x51 мм	0,2 кг
150/1500; 15/150/1500; 1000; 1500; 3000 В	с отдельным калиброванным добавочным сопротивлением Р4201 с номинальным током 5 мА
