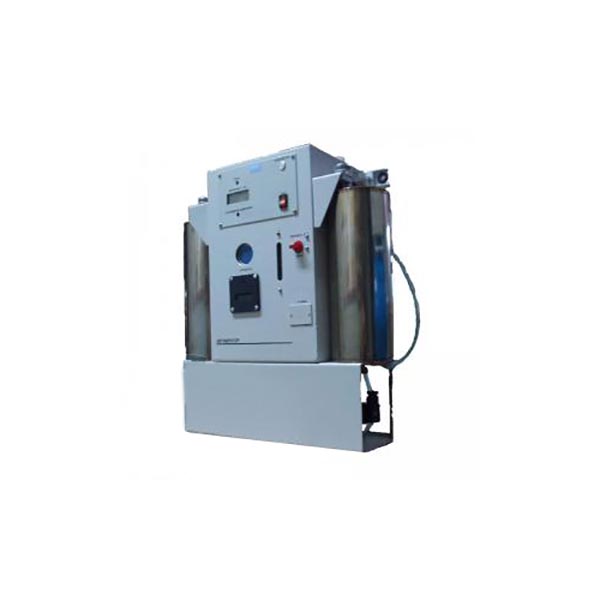

Волноводный дегидратор ДВ-5М

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Описание

Дегидраторы ДВ5М предназначены для автоматического поддержания избыточного давления сухого воздуха в антенно-волноводных трактах радиорелейных систем передач и коаксиальных фидерах радиотелепередающих центров.

Дегидраторы в исполнении I-V предназначены для обслуживания волноводов радиорелейных линий связи.

При необходимости подключения нескольких волноводов дополнительно поставляются волноводные пневматические распределители РВ2, РВ4, РВ6.

Технические характеристики

высокоточная электронная система измерения и регулирования давления;
настенный вариант установки блоков ДВ;
раздельное размещение дегидратора и распределителя;
климатическое исполнение УХЛ4.2 для работы при температуре окружающего воздуха от 5 до 40 °С;
выдача дистанционных сигналов (нормально-замкнутые/разомкнутые «сухие» контакты):
- - о наличии напряжения питания;
- - о предельно низком давлении;
- - о предельно высоком давлении;
- - о превышении продолжительности работы компрессора при нагнетании воздуха в волновод (32 или 64 мин.).
визуальный контроль величины давления,расхода и влажности воздуха;
наличие счетчика времени суммарной наработки компрессора;
применение съемных унифицированных осушительных камер с силикагелем, регенерируемых в установке УРОК.

Технические характеристики
количество подключаемых волноводов, шт	1 до 6
максимальный суммарный объем подключаемых волноводов, м³	3
избыточное давление воздуха на выходе дегидратора,	Исполнение дегидратора
кПа:	I II III IV V
Нижнее предельное Нижнее рабочее Верхнее рабочее Верхнее предельное	1 1,5 1,5 4 8 2 3 4 8 12 3 5 8 12 16 5 8 12 16 20
максимальный расход воздуха на выходе , л/час, не менее для ДВ5М-220 для ДВ5М-24	450 400
влажность воздуха на выходе, г/м3 (температура точки росы воздуха, °С )	0,1 (-40)
количество сухого воздуха до замены осушительных камер, л	40 000
электрическое питание : ДВ5М-220 (переменного тока) ДВ5М-24 (поcтоянного тока)	220В, 50Гц 24В
максимальная потребляемая мощность при напряжении питания: - 220 В, ВА - 24 В, Вт	80 40
габаритные размеры, мм	382х216х480
масса дегидраторов, кг, не более:	18
